江森 MS-NAE5510-3 网络引擎 – 16GB 闪存，稳定控制暖通空调系统！

描述

江森自控 MS-NAE5510-3 是 Metasys MS 系列中极具代表性的网络自动化引擎，专为大型建筑的系统集成与控制设计。作为连接底层设备与上层管理平台的关键节点，它能协调处理暖通空调、门禁、照明等多个子系统的数据，实现建筑自动化的集中管控。​

这款 MS-NAE5510-3 搭载高性能处理器，处理速度达 133MHz，配合 16GB 闪存与 2GB 内存，可高效存储和运行控制程序。在 Metasys 系统架构中，江森自控 MS-NAE5510-3 不仅是数据中转枢纽，更能通过内置算法实现能源优化，帮助建筑降低能耗成本，是现代智能建筑不可或缺的核心设备。​

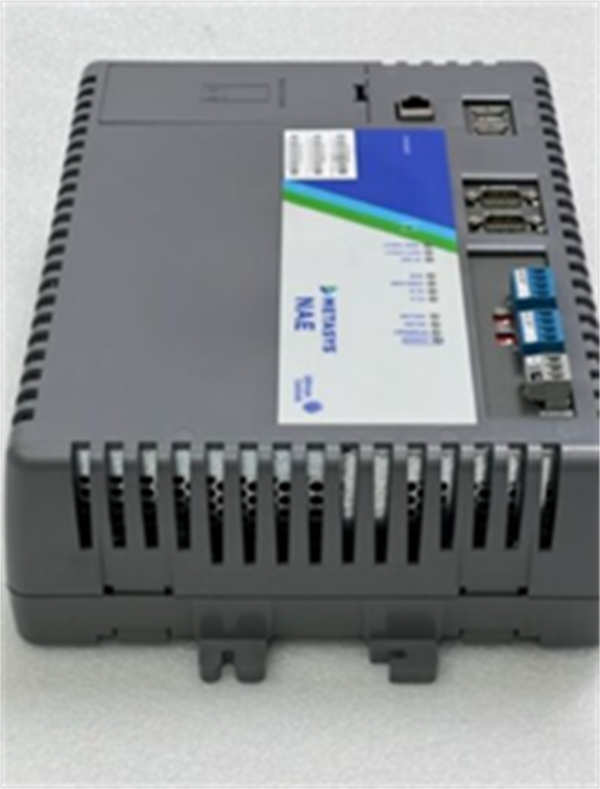

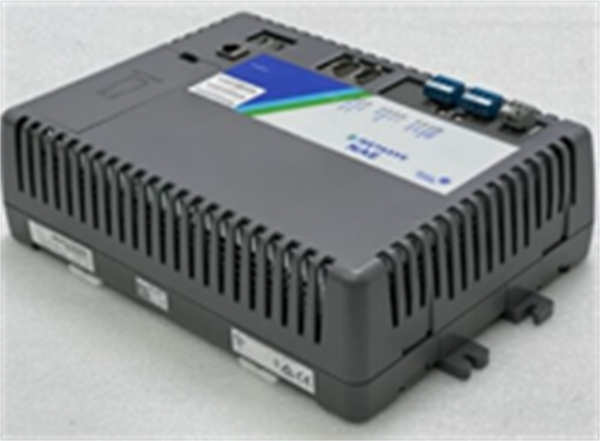

MS-NAE5510-3 JOHNSON

主要特点和优势​

多协议兼容：MS-NAE5510-3 全面支持楼宇自动化领域主流的通信协议（Communication Protocol），包括 BACnet IP、Modbus 以及 LonWorks，这让它能轻松对接不同制造商的设备，无需额外转换模块即可实现系统无缝集成。这种兼容性极大提升了项目的灵活性，降低了设备替换或升级的成本。​

丰富接口配置：设备配备了齐全的物理接口，包括 1 个千兆以太网（Ethernet）端口、1 个 LonWork 端口（78Kbps 波特率）、2 个 RS-485 端口、2 个 RS-232-C 端口以及 2 个 USB 2.0 端口。多样的接口类型让 MS-NAE5510-3 能同时连接传感器、执行器、上位机等多种设备，满足复杂场景的连接需求。​

稳定可靠运行：江森自控 MS-NAE5510-3 具备严苛的环境适应能力，工作温度范围覆盖 – 40°C 至 85°C，湿度耐受 5% 至 95% 非冷凝环境，配合 UL 认证的硬件设计，即便在工业厂房等恶劣环境中也能稳定运行。设备还标配 MS-BAT1010-0 数据保护电池，意外断电时可防止程序与数据丢失。​

灵活安装适配：MS-NAE5510-3 支持控制室固定安装与 DIN 导轨安装两种方式，外形尺寸为 22.4cm×39.4cm×27.9cm，重量仅 2.9kg，无论是标准控制室还是狭小机房都能灵活部署。这种设计让安装人员无需额外定制支架，极大简化了施工流程。​

The Johnson Controls MS-NAE5510-3 stands out for its robust processing capabilities and versatile integration features, making it ideal for large-scale commercial and industrial buildings. Equipped with a 133MHz processor and ample storage (16GB flash, 2GB SDRAM), it handles complex control algorithms and data processing tasks with remarkable efficiency, ensuring real-time responsiveness of building systems.​

Its wide-ranging environmental tolerance (-40°C to 85°C operating temperature) and multi-protocol support (BACnet, Modbus, LonWorks) enable seamless integration into diverse infrastructure environments. The redundant port configuration and data protection battery further enhance its reliability, minimizing downtime and safeguarding critical operational data even in unexpected power disruptions.​

MS-NAE5510-3 技术规格​

​

​

应用领域​

MS-NAE5510-3 在商业建筑领域应用广泛，像大型写字楼、购物中心等场所，它能集中管控暖通空调（HVAC）系统的温度调节与能耗分配，通过精准算法平衡舒适度与节能需求。在高端酒店中，这款设备可联动客房照明、窗帘与门禁系统，实现客房环境的智能化控制。​

工业场景中，江森自控 MS-NAE5510-3 同样表现出色。在制造业厂房，它能整合生产车间的通风、降温设备与安防监控系统，确保生产环境达标且安全可控；在电力、化工等行业的厂区，其宽温工作特性与稳定的通信能力，可实现对辅助设施的远程监控与故障预警，降低人工巡检成本。​

即便是医疗与数据中心这类对可靠性要求极高的场所，MS-NAE5510-3 也能通过冗余设计与快速响应能力，保障空调、供电等关键系统的连续运行，为核心业务提供稳定支撑。​

相关产品​

• MS-NAE5520-3：同系列升级款网络自动化引擎，处理速度更快，支持更大容量存储，适合超大型建筑项目。​
• MS-BAT1010-0：MS-NAE5510-3配套的数据保护电池，用于断电时保存程序与配置数据。​
• MS-NAE3510：入门级网络自动化引擎，功能精简，适合中小型商业建筑，可与MS-NAE5510-3组成分级控制系统。​
• MS-TA2000：温度采集模块，可与MS-NAE5510-3直接连接，实现多点温度数据的精准采集。​
• MS-IO1008：数字量 I/O 扩展模块，用于扩展MS-NAE5510-3的输入输出端口数量，适配复杂设备连接需求。​
• MS-N2100：协议转换网关，帮助MS-NAE5510-3对接老旧 N2 总线设备，保障系统升级兼容性。​

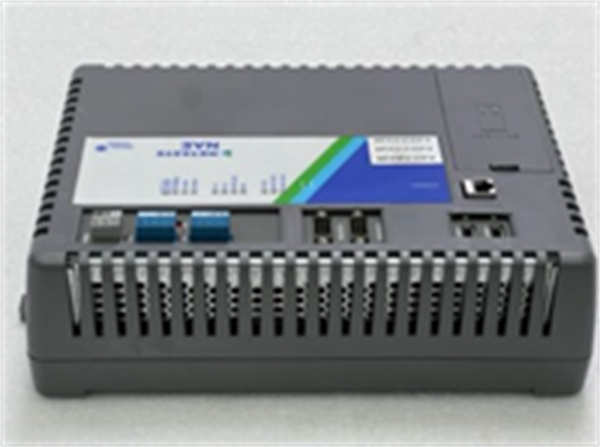

MS-NAE5510-3 JOHNSON

安装与维护​

安装前准备：需确认安装环境温度在 – 40°C 至 85°C 之间，湿度不超过 95% 非冷凝，且远离强电磁干扰源。检查MS-NAE5510-3 配件是否齐全，包括主机、电源连接线及固定支架，同时准备符合规格的 24VAC 电源，布线时需将电源线与通信线缆分开敷设，避免信号干扰。​

维护建议：每月检查MS-NAE5510-3 的电源连接是否牢固，查看各端口指示灯状态是否正常；每季度通过上位机检查设备运行日志，及时处理异常报警。每年更换一次MS-NAE5510-3 配套的 MS-BAT1010-0 电池，防止断电数据丢失，同时清洁设备散热孔，确保散热良好以延长使用寿命。
