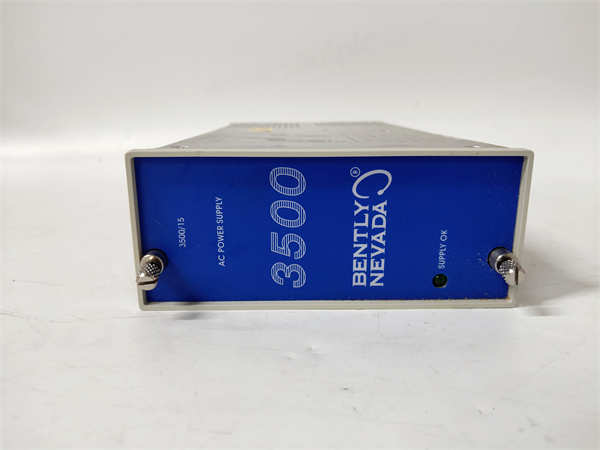

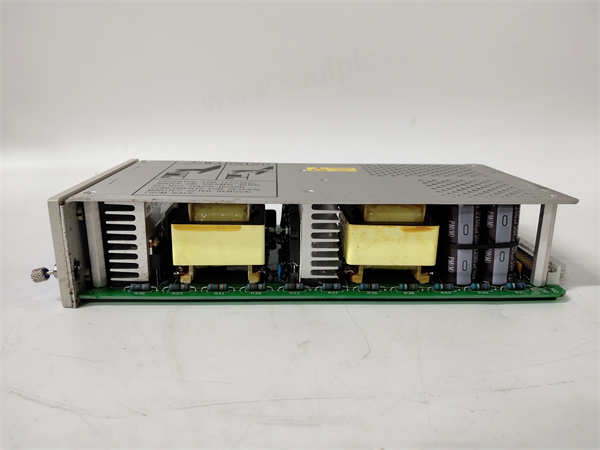

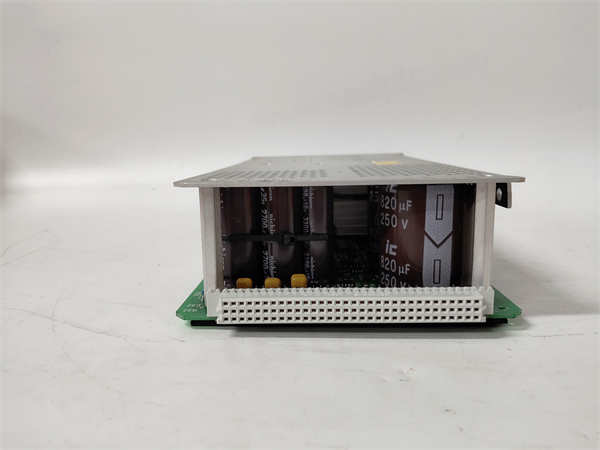

本特利内华达 3500/15 电源模块 – 宽电压输入，为关键监测模块稳定供电

描述

BENTLY 3500/15 是专为本特利内华达（Bently Nevada） 3500系列机械保护系统设计的可热插拔冗余电源模块。它是整个监测框架的“能量心脏”，为机架中的所有监测模块（如振动监测器、转速模块、通信网关等）提供稳定、洁净的直流电源。3500/15​ 采用先进的开关电源技术和N+1冗余设计，允许在一个机架中安装多个电源模块并行工作。当单个模块故障时，系统能无缝切换，确保保护功能持续在线，从而实现最高的系统可用性。其热插拔特性使维护和更换可在系统运行时进行，极大减少了计划外停机时间，是石油、天然气、电力等行业关键设备保护的基石。

主要特点和优势

BENTLY 3500/15​ 电源模块的核心价值在于其为关键任务型机械保护系统（MPS）所提供的极致可靠性。系统可用性是保护系统的首要指标，而3500/15​ 的N+1冗余设计直接针对这一需求。在一个3500机架中，可以安装两个或更多的3500/15模块。在正常运行时，它们共同分担负载；当其中一个模块发生故障时，其余的模块能够立即接管全部负载，而不会对机架中的任何监测模块造成供电中断或复位。这种“单点故障无忧”的设计，确保了保护逻辑在关键时刻绝不会因电源问题而失效。维护便利性是3500/15​ 的另一显著优势。其热插拔功能允许技术人员在系统不断电的情况下，安全地拆卸和更换故障电源模块。这极大地简化了维护流程，将平均修复时间（MTTR）缩短至分钟级别，对于需要连续生产的流程工业而言意义重大。模块内部设计了全面的保护电路，包括过电压、过电流和过温保护，这不仅保护了电源模块自身，也有效防止了因电源异常而损坏价值更高的监测模块。此外，其宽范围输入电压设计能适应全球各种不稳定的电网环境，确保在电压波动时依然输出稳定。The BENTLY 3500/15 Redundant Power Supply is the cornerstone of reliability for the 3500 Machinery Protection System. Its primary design focus is to eliminate any single point of failure related to power delivery. The module’s N+1 redundancy capability ensures that the protection system remains fully operational even in the event of a power supply failure, which is critical for preventing costly machinery damage and unplanned production outages in continuous process industries.The hot-swappable feature of the 3500/15​ is a key maintenance advantage. It allows for the replacement of a faulty unit without requiring a system shutdown, thereby maintaining continuous protection and maximizing asset uptime. The power supply is engineered with robust filtering and protection mechanisms to deliver clean and stable power to sensitive monitoring modules, safeguarding the integrity of vibration, position, and temperature measurements. Its high efficiency and forced-air cooling design contribute to optimal thermal management and long-term stability within the rack.

BENTLY 3500/15

3500/15 技术规格

应用领域

BENTLY 3500/15​ 电源模块的应用与整个3500系统的部署完全同步，覆盖所有依赖高可靠性机械保护的行业。在发电领域，它为保护蒸汽轮机、燃气轮机和发电机组的3500机架供电，确保对振动、偏心、差胀等关键参数的连续监控，任何电源中断都可能意味着灾难性的设备损坏和巨大的发电损失。在石油天然气行业，从海上平台的燃气轮机驱动压缩机组到长输管线的压气站，3500/15​ 提供的冗余电源是保障安全生产、防止环境事故的生命线。此外，在化工、冶金、造纸等流程工业中，大量高速、重型旋转设备都依赖由3500/15​ 供电的监测系统。在这些场景下，非计划停机的成本极高。3500/15​ 通过其冗余和热插拔特性，确保了状态监测系统（CMS）本身不会成为生产的瓶颈，从而支持工厂实现预测性维护，从“预防故障”升级到“避免停机”的更高运行目标。

BENTLY 3500/15

相关产品

• •3500/42M 瞬态数据接口模块：3500/15​ 为其供电，该模块是系统进行高级诊断的数据采集核心。
• •3500/32 径向振动监测器： 框架中的核心监测模块，依赖3500/15​ 提供的稳定电力。
• •3500/92 通信网关： 负责将机架数据上传至上层系统，其运行离不开3500/15​ 的支持。
• •125720-01： 这是3500/15电源模块的一个常见部件号，两者是同一产品。
• •3500 机架底座：3500/15​ 模块需要安装在此底座上才能接入系统并供电。
• •3500/20 电源模块： 早期型号的电源模块，3500/15​ 是其升级和替代型号。

安装与维护

安装前准备：安装3500/15模块前，若为新增模块，请确认机架有可用插槽且电源总容量满足要求；若为更换故障模块，可进行热插拔操作。确保新模块的型号和规格与系统兼容。在进行非热插拔操作时，务必确认机架主电源已断开。维护建议：定期检查3500/15模块的通风口是否清洁，无灰尘堆积，以保证良好的散热效果。系统运行时，可通过模块前端的LED指示灯监控其运行状态（如电源良好、故障指示）。当“故障”指示灯亮起时，表明该模块需要更换。更换时，直接握住模块前面板，平稳地将其插入或拔出机架，直至锁定到位。建议储备备用模块以快速响应。
