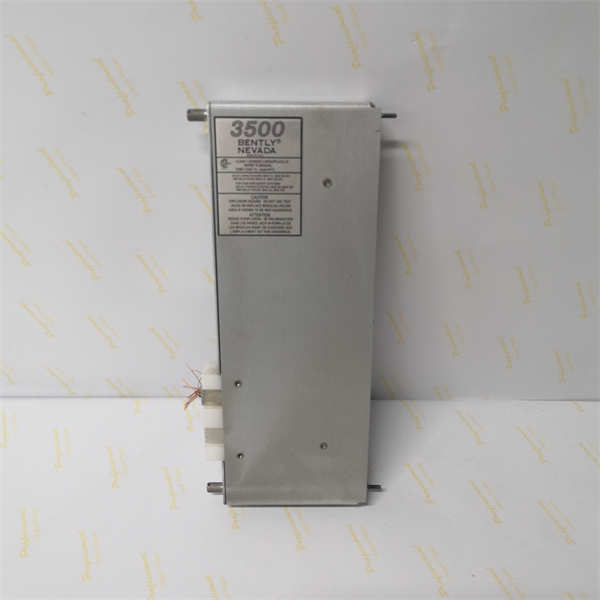

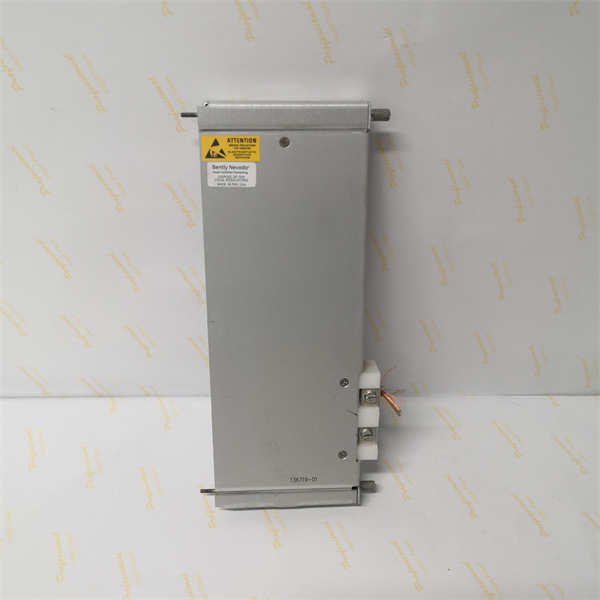

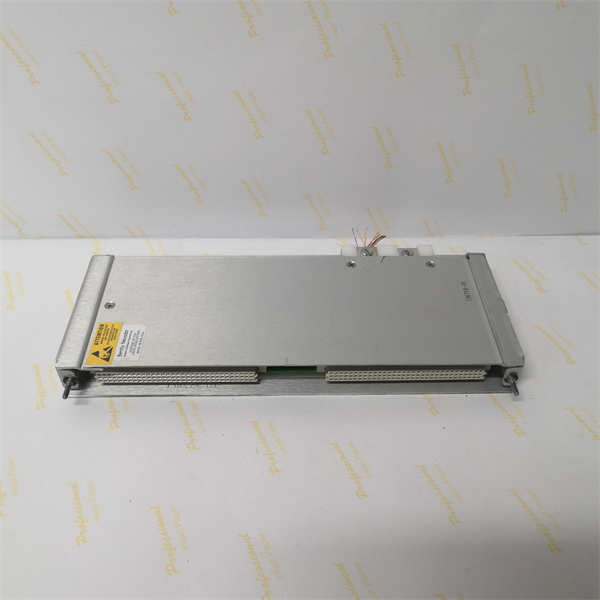

本特利内华达 136719-01 IS 接地模块 – 关键传感安全卫士，保障机械设备安全运行！

描述

参数名称	参数数值
产品型号	BENTLY 136719-01
制造商	BENTLY Nevada
产品类别	接地 I/O 模块
输入信号	接近探头或磁性拾取器
输出信号	数字 Keyphasor 信号
通道参数 Um	250 V
通道参数 Uo	27.45 V
通道参数 Io	113.24 mA
通道参数 Co	0.086 uF
通道参数 Lo	2.77 mH
通道参数 Po	726.96 mW
工作温度范围	-40°C 至 +80°C
防护等级	IP65
材质	不锈钢、铜、铁
尺寸	根据客户需求定制
重量	根据客户需求定制

产品简介

BENTLY 136719-01 是一款用于 Bently Nevada 3500 系列机械保护系统的接地 I/O 模块。该模块提供本质安全（IS）接地连接，通过 3500 系统背板实现。它用于保护危险区域安装中的传感器系统。该模块能够收集来自接近探头或磁性拾取器的信号，并将其转换为数字 Keyphasor 信号，从而可以精确地监视旋转机械。

核心优势与技术亮点

本质安全设计

防爆保护：提供本质安全接口，为直接连接到 3500 机械保护系统的传感器系统提供防爆保护。

集成解决方案

内部安全栅：内部安全栅是 3500 系统的组成部分，不会降低系统性能，并提供了一种方便且经济高效的解决方案，用于在危险区域内安装所有类型的传感器系统。

简化安装

减少布线复杂性：与外部安全栅相比，内部安全栅减少了布线复杂性并节省了安装时间和成本。

高精度信号处理

精确监测：该模块将来自接近探头或磁性拾取器的信号转换为数字 Keyphasor 信号，从而可以精确地监视旋转机械。

兼容性

与 3500 系统完全兼容：136719-01 与 Bently Nevada 3500 机械保护系统完全兼容。

典型应用场景

石油和天然气

用于海上平台和炼油厂等危险区域的旋转设备监测，确保设备安全运行。

化工

在存在易燃易爆物质的环境中保护机械，防止设备故障引发安全事故。

发电

监测涡轮机、发电机等关键设备的运行状态，保障电力系统的稳定运行。

安装与维护

安装前准备

断开电源：确保已断开所有电源。

检查模块：检查 136719-01 模块和相关组件是否损坏。

查阅文档：查阅 3500 系统文档以获取正确的安装程序。

安全接线：确保所有接线均符合适用的安全标准和规范。

维护建议

定期检查：定期检查模块和接线是否损坏或腐蚀。

保持清洁：保持模块清洁，无灰尘和污垢。

遵循建议：遵循制造商的维护建议。

授权更换：仅使用授权人员更换有故障的模块。

相关产品

3500/25 Keyphasor 模块

用于向 3500 系统中的监视器模块提供 Keyphasor 信号，实现对旋转机械的精确监测。

3500/40 Proximitor 监视器

用于测量振动和位置，适用于多种工业设备的状态监测。

3500/42 Proximitor/地震监视器

用于测量振动、位置和加速度，为设备的全面监测提供支持。

接近探头

用于测量轴振动和位置，是机械保护系统中的关键传感器。

磁性拾取器

用于测量转速，确保设备运行在安全转速范围内。

3500 机架

用于安装 3500 系统模块，提供稳定可靠的硬件支持。
