提升数据交换效率：GE IC690RFH008 反射内存集线器，自动化系统加速器！

GE IC690RFH008 是通用电气（GE）90-30 系列 PLC 中的一款 远程功能处理器（Remote Function Handler），主要用于实现主 PLC 与远程 I/O 站的通信管理，是分布式工业控制系统中的关键通信组件。其核心功能是通过 Genius 总线协议 连接分散的 I/O 模块，实现数据的实时传输与控制，广泛应用于制造业、水处理、电力等需要分布式控制的场景。

分类：

描述

GE IC690RFH008 是通用电气（GE）90-30 系列 PLC 中的一款 远程功能处理器（Remote Function Handler），主要用于实现主 PLC 与远程 I/O 站的通信管理，是分布式工业控制系统中的关键通信组件。其核心功能是通过 Genius 总线协议 连接分散的 I/O 模块，实现数据的实时传输与控制，广泛应用于制造业、水处理、电力等需要分布式控制的场景。

核心功能与定位

  • 远程通信管理：作为 90-30 PLC 系统的 “通信桥梁”，负责主 CPU（如 IC693CPU313）与远程 I/O 站（如 IC690RJS101）之间的数据流协调，支持输入信号采集与输出指令下发。
  • Genius 总线集成：基于 GE 的 Genius 分布式 I/O 协议，可连接最多 32 个远程 I/O 节点，覆盖距离可达 1200 米（同轴电缆）或 300 米（双绞线），满足中大型工厂的分散控制需求。
  • 冗余与诊断：内置故障诊断功能，可实时监测总线通信状态（如信号强度、节点离线），并通过 LED 指示灯反馈故障类型，支持主从通信冗余设计（需配合冗余 CPU）。

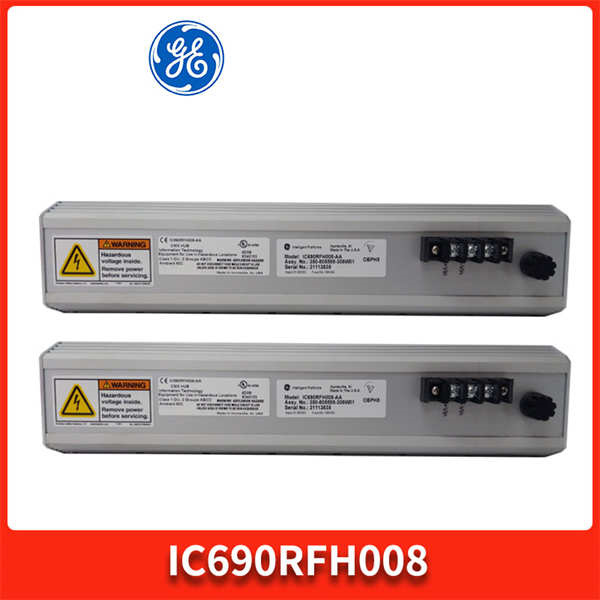

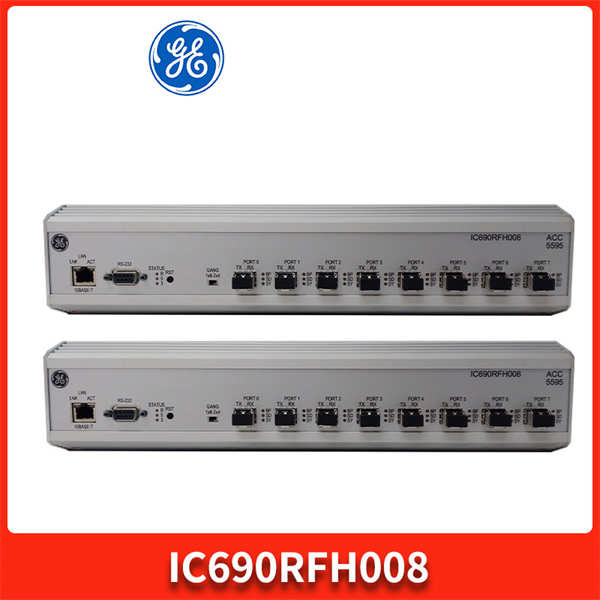

  • GE IC690RFH008

    GE IC690RFH008

技术规格

参数 详情
通信协议 Genius 总线协议（速率：125kbps/500kbps/1Mbps，可配置）
支持节点数 最多 32 个远程 I/O 站（含主站）
通信介质 同轴电缆（RG-6/U）或双绞线（屏蔽 Cat5），需配合终端电阻（120Ω）
电源要求 24VDC（±10%），功耗约 5W，由 90-30 系列机架背板供电（如 IC690CHS391）
工作环境 温度：0℃~60℃（运行），-40℃~70℃（存储）；湿度：5%~95%（无冷凝）
物理特性 尺寸：113mm×160mm×78mm（长 × 宽 × 高）；重量：约 350g；防护等级：IP20（机架安装）
指示灯 电源（PWR）、总线活性（BUS ACT）、故障（FAULT）、冗余状态（REDUNDANT）
兼容性 兼容 90-30 系列所有 CPU 模块（如 IC693CPU364）、远程 I/O 模块（如 IC690RDO300）

应用场景

  1. 分布式生产线：在汽车焊接线中，通过 IC690RFH008 连接 10 个远程 I/O 站（分布在车间不同区域），主 CPU 通过 Genius 总线实时采集各站的传感器信号（如位置、温度），并控制焊接机器人的动作，减少布线成本（相比硬接线节省 60% 以上）。
  2. 水处理系统：在污水处理厂中，远程 I/O 站部署在沉淀池、过滤单元等区域，RFH008 将各站的液位、PH 值等数据传输至中央 PLC，实现加药、排水等自动化控制，支持远距离（800 米）通信需求。
  3. 电力辅助控制：在变电站中，连接高压柜、变压器的本地 I/O 模块，通过 RFH008 将开关状态、电流电压数据上传至主 PLC，配合 SCADA 系统实现远程监控。

安装与配置要点



硬件安装：



  • 需插入 90-30 系列 PLC 的扩展机架（如 IC690CHS391），通过背板总线与 CPU 通信，安装时需拧紧固定螺丝，避免振动导致接触不良。
  • 远程 I/O 站需配置匹配的通信接口模块（如 IC690RJS101），并按 Genius 总线规范布线（避免与强电电缆并行，屏蔽层单端接地）。

软件配置：



  • 使用GE Proficy Machine Edition 软件进行组态，需在 “通信配置” 中设置总线速率（建议与远程站一致，默认 500kbps）、节点地址（1-31，不可重复）。
  • 支持通过软件强制远程 I/O 点状态（如强制输出继电器动作），用于现场调试与故障排查。

故障排查：



  • 若 “FAULT” 灯常亮，优先检查总线终端电阻是否连接（未接会导致信号反射）、远程节点地址冲突或电缆断线。
  • 通信中断时，可通过 PLC 编程软件（如 Logicmaster 90-30）读取错误代码（如 “E05” 代表总线超时），定位故障节点。

兼容性与替代方案



与 90-30 系列的兼容性：



  • 需搭配 90-30 系列的 CPU 模块（如 IC693CPU311、IC693CPU331），不兼容 90-70 或 PACSystems RX3i 系列（需通过网关转换）。
  • 可与 Genius I/O 模块（如 IC690MDL645 离散输入模块、IC690ALG220 模拟量模块）直接通信。

替代与升级路径：



  • 若需更高性能，可升级为IC695RFI101（PACSystems RX3i 系列的远程通信模块），支持以太网与 Genius 总线兼容，传输速率提升至 10Mbps。
  • 对于新建项目，建议采用 GE 的 Proficy Machine Edition + RX3i PLC组合，通过 EtherNet/IP 实现远程通信，替代传统 Genius 总线。

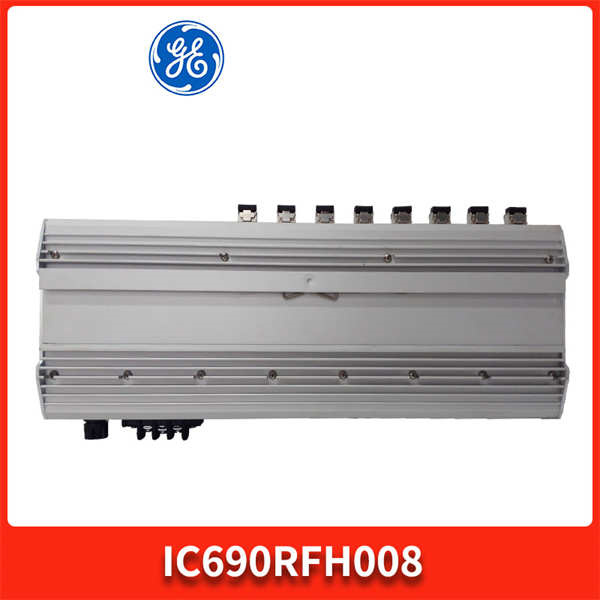

GE IC690RFH008

GE IC690RFH008

维护与服务



定期维护：



  • 每 6 个月检查总线电缆屏蔽层接地状态，避免电磁干扰（如电机、变频器附近需加强屏蔽）。
  • 清洁模块散热孔，避免灰尘堆积导致过热（环境温度超过 40℃时建议加装散热风扇）。

故障处理：



  • 若模块无电源（PWR 灯灭），检查机架电源模块（如 IC690PWR321）输出是否正常（24VDC），或背板插槽接触不良。
  • 通信频繁中断时，可更换总线终端电阻或缩短通信距离（超过 1200 米建议增加中继器，如 IC690RPT100）。

停产与替代：



  • 90-30 系列已逐步停产，GE 官方推荐升级至 PACSystems RX3i系列，通过 IC695RFI101 模块兼容原有 Genius 远程 I/O，实现平滑过渡。



总结

GE IC690RFH008 是 90-30 PLC 系统中实现分布式控制的核心通信组件，通过 Genius 总线连接远程 I/O 站，为中大型工业场景提供可靠的分散控制解决方案。尽管系列逐步升级，但其在存量系统的维护与改造中仍具有重要价值，升级时需注意与新型 PLC 的兼容性设计。
