描述
YOKOGAWA CP451-50 是横河电机(YOKOGAWA)专为工业自动化设计的高性能处理器模块,隶属于 CENTUM CS 系列分布式控制系统(DCS)核心组件。作为工业过程控制的 “大脑”,CP451-50 集成了实时数据处理、逻辑运算和多协议通信功能,支持石油化工、电力、制药等高复杂度场景的精准控制。其模块化设计兼容横河全系列 I/O 扩展模块,结合 IP67 防护等级和 – 20°C 至 70°C 宽温运行能力,可在高温、高湿、强电磁干扰等恶劣环境下稳定工作,显著降低系统故障率与维护成本。

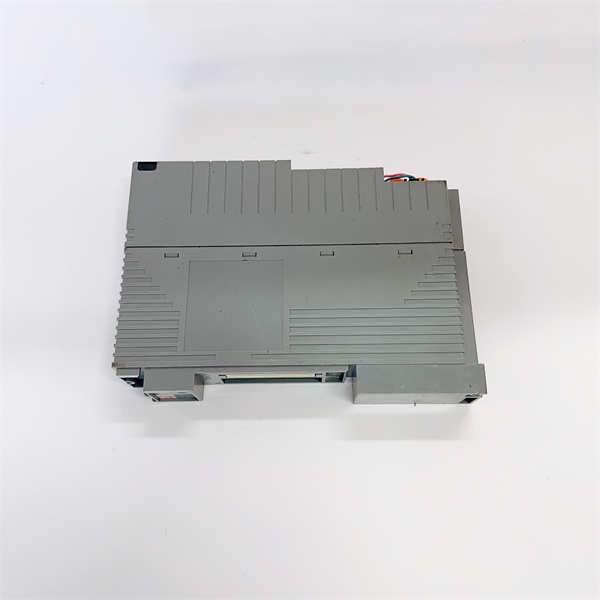

YOKOGAWA CP451-50
技术规格
参数名称 | 参数值 |
产品型号 | CP451-50 |
制造商 | 横河电机(YOKOGAWA) |
产品类型 | 分布式控制系统(DCS)处理器模块 |
处理器架构 | 32 位 ARM Cortex-M7,主频 100 MHz |
内存配置 | 512 MB RAM + 1 GB ROM(支持用户程序存储与历史数据记录) |
通信协议 | Ethernet/IP、Modbus TCP、RS-485、HART(通过扩展模块) |
I/O 扩展能力 | 支持 256 路模拟量 / 数字量混合输入输出,兼容横河 AD/DA 系列模块 |
控制算法 | 支持 PID、模糊控制、复杂逻辑运算(循环时间≤10ms) |
电源规格 | 24V DC ±10%(冗余输入) |
工作温度 | -20°C 至 + 70°C(符合 G3 级工业环境认证) |
防护等级 | IP67(防尘防水,可直接安装于现场机柜) |
物理尺寸 | 15.2cm × 5.1cm × 20.3cm(紧凑型设计,支持 DIN 导轨或机架式安装) |
诊断功能 | 内置自诊断系统,实时监测模块健康状态(LED 指示灯 + Modbus 寄存器故障代码) |
编程语言 | IEC 61131-3 标准(梯形图 LD、结构化文本 ST、功能块 FBD) |
核心特点与优势
高可靠性与环境适应性
CP451-50 采用工业级元器件与密封设计,通过 IP67 防护认证,可在粉尘、油污、水雾环境中稳定运行。其宽温工作范围(-20°C 至 + 70°C)满足炼油厂高温区域、海上平台高湿环境等极端场景需求。某化工企业使用CP451-50 控制反应器温度时,通过内置温度补偿算法,在环境温度波动 ±15°C 的情况下,仍将控制精度维持在 ±0.5°C,产品合格率提升 12%。
高性能数据处理与扩展能力
搭载 32 位 ARM Cortex-M7 处理器,支持多任务并行处理,可同时运行 8 个独立控制回路。在某钢铁厂连铸生产线中,CP451-50 实时采集结晶器液位、辊道速度等 200 余个信号,并通过 Modbus TCP 协议与上位机交互,实现动态拉速控制,铸坯表面缺陷率降低 20%。其模块化设计允许通过扩展机架连接 256 个 I/O 点,适用于中小型工厂级控制系统。
多协议兼容与灵活集成
支持 Ethernet/IP、HART 等主流工业协议,可直接连接第三方设备(如 PLC、智能变送器)。在某制药厂发酵罐控制系统中,CP451-50 通过 HART 协议实时采集 40 台 pH 传感器数据,并与横河 AD111 模拟量模块配合实现精准 PID 控制,批次合格率提升 15%。其内置 OPC UA 服务器功能,可无缝对接 MES 系统,实现生产数据实时上传与远程监控。
智能诊断与便捷维护
内置 LED 状态指示灯和 Modbus 寄存器故障代码(如 0x01 表示通信中断),平均故障定位时间缩短至 5 分钟。某火电厂使用CP451-50 监测汽轮机振动时,通过振动分析算法提前预警轴承磨损,减少非计划停机时间 30%。配合横河 ProSafe-RS 配置工具,可远程下载程序并生成 XML 格式诊断报告,降低运维成本。
典型应用场景
- 石油化工:在某炼油厂常减压装置中,CP451-50作为 DCS 核心,实时监测 200 余个温度、压力信号,通过多回路 PID 控制实现分馏塔液位稳定,能耗降低 8%。
- 电力行业:某核电站的辅助系统采用CP451-50控制循环水泵,其冗余电源设计确保在电网波动时仍能维持稳定运行,系统可用性达 99.99%。
- 制药生产:某生物制药厂使用CP451-50管理发酵罐温度、溶氧等参数,通过 HART 协议与智能仪表联动,实现批次生产数据全程追溯,符合 FDA 合规要求。
- 食品饮料:某乳制品厂的巴氏杀菌系统采用CP451-50控制杀菌温度与时间,结合模糊控制算法,在保证杀菌效果的同时,将产品营养成分保留率提升 10%。

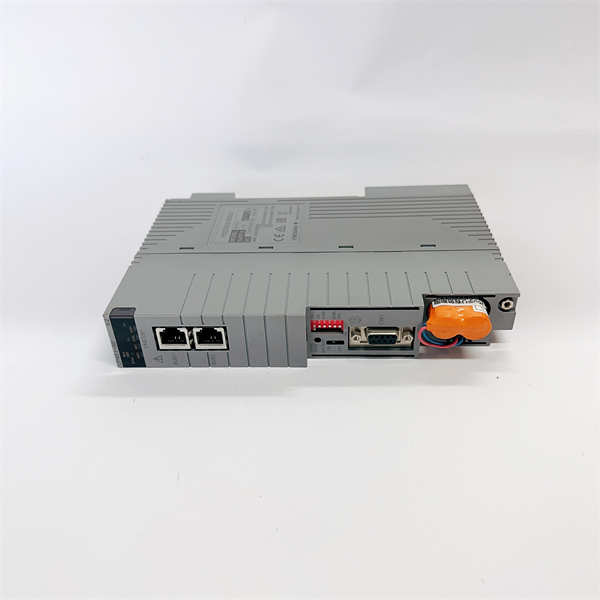

YOKOGAWA CP451-50
相关产品
- YOKOGAWA AD111:模拟量输入模块,支持 4-20mA 信号采集,与CP451-50配合实现过程参数精确监测。
- YOKOGAWA DA111:模拟量输出模块,用于调节阀控制,与CP451-50形成闭环控制回路。
- YOKOGAWA SCP451-11:冗余通信模块,支持双网冗余架构,提升CP451-50系统的网络可靠性。
- YOKOGAWA HHR-11F2G2:镍氢电池组,为CP451-50提供断电数据保持功能,确保控制逻辑不中断。
- YOKOGAWA ProSafe-RS:安全仪表系统,可与CP451-50集成,实现过程控制与安全联锁的一体化管理。
安装与维护
安装要点:
- 环境检查:确保安装环境温度(-20°C 至 + 70°C)、湿度(5-95% 非冷凝)符合要求,远离变频器等强电磁干扰源。
- 硬件配置:将CP451-50垂直插入 DIN 导轨或机架插槽,使用屏蔽电缆连接现场设备,屏蔽层需单点接地以降低噪声干扰。
- 软件集成:通过横河 CENTUM CS3000 配置工具定义 I/O 通道,映射信号至控制器标签,并启用关键参数(如模块温度)报警功能。
维护建议:
- 定期检查:每月清洁模块表面灰尘,每季度检查电源电压稳定性(24V DC ±10%)。
- 功能测试:每年使用精密信号发生器校准模拟量输入输出精度(±0.1% FS),验证控制算法响应时间。
- 固件更新:通过横河 ControlBuilder 软件及时安装安全补丁,同时备份配置文件以防数据丢失。
