ABB 3BDH000364R0002 PM783FB0 高性能 PLC 处理器模块是工业自动化控制系统的核心控制单元，专为 ABB AC500 系列 PLC 平台设计，适用于离散制造、过程控制、能源管理等高实时性要求的场景。作为 AC500 家族的旗舰型号，3BDH000364R0002 PM783FB0支持多任务并行处理（最大 8 个独立任务），配备双核 ARM Cortex-A9 处理器（主频 1GHz），可同时处理逻辑运算、运动控制和数据通信任务，确保复杂工业流程的精准同步控制。
该模块采用模块化架构（尺寸 120×100×80 mm，重量 0.6kg），支持热插拔功能，可直接安装于 AC500 标准背板总线，兼容 ABB S800 I/O 系统及第三方 Profibus DP 设备。其内置双以太网端口（支持 EtherNet/IP、Modbus TCP、Profinet IO）和冗余电源输入（24V DC±20%），可无缝集成至工业物联网（IIoT）架构，实现设备层与云端的实时数据交互。3BDH000364R0002 PM783FB0符合 IEC 61131-3 编程标准，支持梯形图（LD）、结构化文本（ST）等五种编程语言，兼容 ABB Automation Builder 开发环境，可快速实现从代码编写到系统部署的全流程自动化。
在工业控制系统中，3BDH000364R0002 PM783FB0扮演着 “智能大脑” 的角色。其硬件安全冗余设计（双 CPU 同步运行，故障自动切换）满足 SIL 3 安全等级要求，适用于石化生产、核电仪控等关键领域。例如，在智能工厂的机器人协作系统中，该模块可通过实时以太网（IRT）同步控制 6 台伺服电机，确保机械臂在 0.1ms 内完成路径规划与运动执行，定位精度达 ±0.02mm。

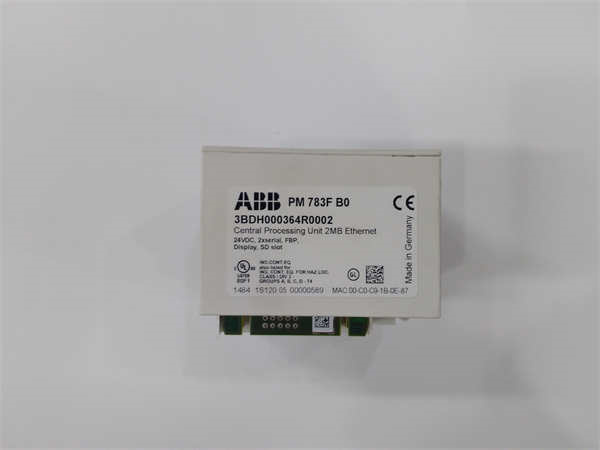

ABB 3BDH000364R0002 PM783FB0
技术规格
| 参数名称 | 参数值 |
| 产品型号 | 3BDH000364R0002 PM783FB0 |
| 制造商 | ABB |
| 产品类型 | 双核冗余 PLC 处理器模块 |
| 处理器架构 | 双核 ARM Cortex-A9，主频 1GHz |
| 内存配置 | 1GB DDR3 RAM + 4GB eMMC 闪存 |
| 通信接口 | 2× 以太网（RJ45）、1×RS485、1×USB 2.0 |
| 通信协议 | EtherNet/IP、Modbus TCP、Profinet IO、Profibus DP、CANopen |
| 输入电压 | 24V DC（±20%），支持双路冗余供电 |
| 功耗 | 典型值 12W，峰值 18W |
| 工作温度 | -20°C 至 + 60°C（-4°F 至 + 140°F） |
| 安装方式 | AC500 标准背板总线安装，支持水平 / 垂直方向 |
| 防护等级 | IP20（机柜内安装） |
| 尺寸 | 120mm（宽）× 100mm（高）× 80mm（深） |
| 认证 | CE、UL、ATEX（II 2G Ex db IIC T6） |
主要特点和优势
双核冗余架构：3BDH000364R0002 PM783FB0采用双 CPU 同步运行机制，主备控制器通过高速同步总线实时交换数据。当主 CPU 检测到故障（如内存错误、温度异常）时，备用 CPU 可在 20ms 内无缝接管控制权，确保关键生产流程不中断。例如，在钢铁连铸生产线中，该冗余设计可避免因控制器故障导致的钢水凝固事故，年减少停机损失超百万元。
多协议无缝集成：模块支持12 种工业通信协议，可同时连接 Rockwell ControlLogix、Siemens S7-1500 等第三方 PLC，以及 HMI、SCADA 系统。例如，在汽车总装线中，3BDH000364R0002 PM783FB0通过 EtherNet/IP 与机器人控制器通信，同时利用 Profinet IO 实时监控输送链状态，实现整线节拍同步精度 ±0.5ms。
边缘计算能力：内置工业级实时操作系统（VxWorks），可在本地完成数据预处理（如振动信号滤波、质量数据统计），减少云端数据传输量达 70%。结合 ABB Ability™ Condition Monitoring 软件，模块可实现设备健康度预测，提前 72 小时预警潜在故障，降低计划外停机风险。
高扩展性与灵活性：支持16 个扩展槽位，可连接模拟量、数字量、运动控制等专用模块。例如，在制药行业的无菌灌装线中，通过扩展高速计数模块（3BDH000123R0001）和温度控制模块（3BDH000456R0002），3BDH000364R0002 PM783FB0可同步管理 200 路温湿度传感器和 50 台灌装阀，满足 GMP 合规性要求。
应用领域
- 石油化工行业
在炼油厂的催化裂化装置中，3BDH000364R0002 PM783FB0通过冗余 Profibus DP 网络连接 2000 个现场仪表，实时监控反应塔压力、温度等参数。其 SIL 3 安全认证确保在硫化氢泄漏等紧急情况下，系统可在 50ms 内触发联锁停车，避免爆炸风险。
- 电力与能源
在海上风电平台中，模块通过 Modbus TCP 与 SCADA 系统交互，实时采集 100 台风力发电机的功率数据。结合 ABB 的微电网控制算法，3BDH000364R0002 PM783FB0可动态调整储能电池充放电策略，提升可再生能源利用率至 92%。
- 食品饮料制造
在乳制品无菌灌装线中，模块通过 EtherCAT 总线同步控制 80 台伺服电机，实现灌装精度 ±0.1mL。其防篡改代码存储功能（Secure Boot）可防止非法程序入侵，确保生产数据符合 FDA 21 CFR Part 11 要求。
- 智能物流
在电商仓储的 AGV 调度系统中，3BDH000364R0002 PM783FB0通过 5G 无线通信模块（3BDH000789R0003）与 MES 系统交互，实时优化 200 台 AGV 的路径规划。其动态负载均衡算法可将订单处理效率提升 30%，同时降低 AGV 电池能耗 15%。

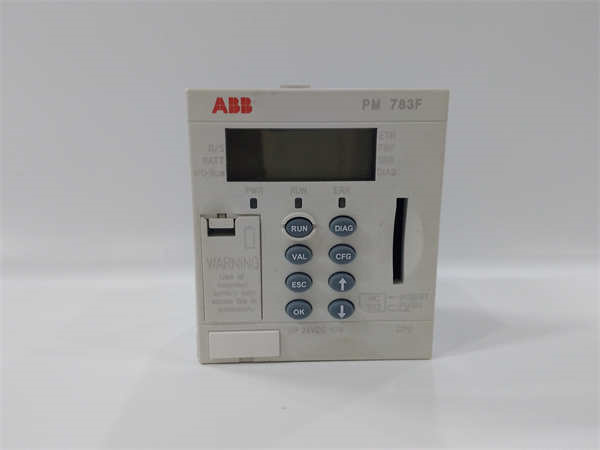

ABB 3BDH000364R0002 PM783FB0
相关产品
| 型号 | 关系 / 区别 |
| 3BDH000123R0001 | 高速计数模块，支持 500kHz 脉冲输入，需与3BDH000364R0002 PM783FB0配套使用。 |
| 3BDH000456R0002 | 多通道温度控制模块，支持 16 路 RTD/TC 输入，适用于精密温控场景。 |
| 3BDH000789R0003 | 5G 通信扩展模块，支持 NSA/SA 双模，实现远程设备监控与固件升级。 |
| AC500-PLC-ECO | 经济型 PLC 控制器，与3BDH000364R0002 PM783FB0同平台但处理能力较低。 |
| S800 I/O 3BSC610123R01 | 分布式 I/O 模块，通过 Profibus DP 与3BDH000364R0002 PM783FB0连接。 |
安装与维护
安装前准备：
- 确认 AC500 机柜已安装标准背板总线，并完成接地（接地电阻≤4Ω）。使用ESD 防护腕带操作模块，避免静电损坏电路板。
- 检查输入电源电压是否在2-28.8V DC 范围内，确保冗余电源模块（3BDH000987R0004）已正确接线。对于多控制器冗余系统，需配置同步电缆（3BDH000654R0005）。
维护建议：
- 日常巡检：每周通过 ABB Automation Builder 软件查看模块健康状态，重点关注 CPU 负载（建议≤70%）、内存使用率（建议≤80%）及通信延迟（建议≤1ms）。
- 定期校准：每 12 个月使用标准信号源对模拟量输入模块进行精度校准，确保电压测量偏差≤±0.1% FS。
- 固件升级：根据 ABB 发布的安全公告，及时更新3BDH000364R0002 PM783FB0的固件版本（当前最新版本2.1），修复潜在漏洞。
- 备件管理：建议储备至少 1 块备用模块，存储环境需满足湿度≤60%、温度 0-40°C，避免阳光直射。
