HP E1406A 是工业自动化与测试测量领域的核心控制组件，隶属于 VXI 总线系统，专为高可靠性测试环境设计。作为 C 型单插槽基于消息的控制器，该模块通过 GPIB（IEEE-488）接口 实现对 VXI 总线设备的集中管理，同时提供插槽 0（Slot 0）和资源管理器功能，支持 SCPI（可编程仪器标准命令）协议转换，可无缝集成至复杂测试系统。
E1406A 的 双重冗余供电设计（18-32V DC）和 -20°C 至 + 60°C 宽温工作范围，使其适用于石油化工、航空航天等极端工业环境。其内置的 10 MHz 背板时钟 可与外部 TTL 信号同步，确保多模块协同工作的时序精度。模块支持 MXIbus 协议扩展，通过高速数据链路实现与主机系统的实时通信，吞吐量高达 170 Mbyte/s，满足高密度数据采集与控制需求。
在自动化架构中，HP E1406A 扮演 “系统中枢” 角色：通过 VXI 总线背板 连接波形发生器、数字万用表等功能模块（如 RACAL 3151、HPE1411B），实现从信号激励到数据采集的全流程控制。其 热插拔特性 允许在系统运行中更换模块，结合 板载 512 KB RAM 和 1.25 MB 闪存，可存储测试程序和诊断日志，显著提升系统的可维护性。

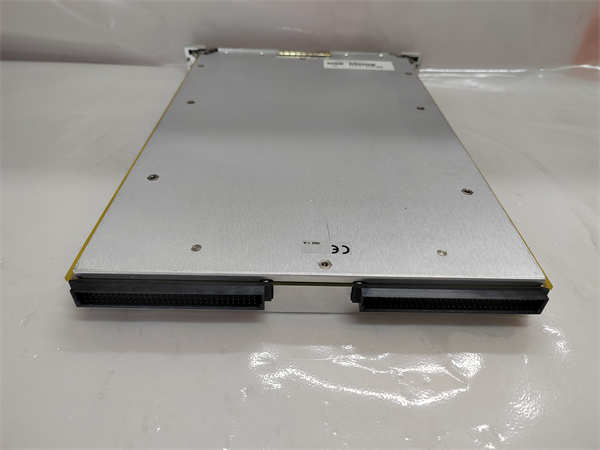

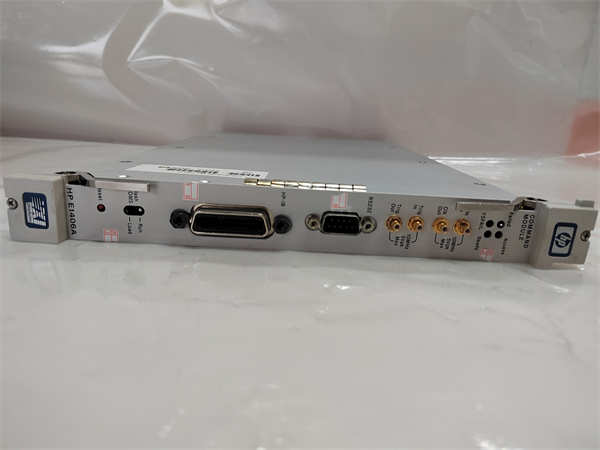

HP E1406A
技术规格
| 参数名称 | 参数值 |
| 产品型号 | E1406A |
| 制造商 | HP（后由 Agilent/Keysight 继承相关业务） |
| 产品类型 | VXI GPIB 命令模块（C 型单插槽，基于消息架构） |
| 接口类型 | GPIB（IEEE-488）、RS-232、VXI 背板总线、MXIbus 扩展接口 |
| 供电要求 | 18-32V DC（双冗余输入，支持热插拔） |
| 内存配置 | 512 KB RAM + 1.25 MB 闪存（可选升级至 1 MB RAM + 1.75 MB 闪存） |
| 通信协议 | SCPI、MXIbus、VXI 即插即用（VPP） |
| 背板时钟 | 10 MHz（支持外部 TTL 信号同步） |
| 触发系统 | TTL TRG0-7 和 ECL TRG0-1 触发线驱动，支持 SMB 外部触发接口 |
| 工作温度 | -20°C 至 +60°C |
| 存储温度 | -40°C 至 +70°C |
| 抗振动 / 冲击 | 10-2000Hz@5g RMS，100g@11ms 脉冲 |
| 尺寸 | C 型 VXI 机箱插槽（3U 高度，233.4mm 深度） |
| 重量 | 约 1.2 kg |
| 安全认证 | CE、FCC Class A |
主要特点和优势
高可靠性架构与环境适应性：
E1406A 采用 工业级 PCB 设计，通过 1000 小时盐雾测试和 – 40°C 至 85°C 温度循环测试，可在高湿度、强电磁干扰环境下稳定运行。其 IP30 防护等级 允许直接安装于现场机柜，减少控制室空间占用。例如，在某航空发动机测试平台中，E1406A 与 HPE1413C 64 通道扫描 A/D 模块 配合，实时监测涡轮叶片振动数据，确保测试过程中模块无故障运行。
灵活扩展与无缝集成：
模块支持 在线固件升级，用户可通过 Agilent/Keysight 官网下载最新驱动，扩展对新型协议（如 OPC UA）的支持。其 GPIB 接口兼容传统仪器，可直接连接 HP 34401A 数字万用表等设备，保护用户长期投资。例如，在某半导体晶圆检测系统中，E1406A 通过 HPE8460A 256 通道矩阵开关 切换测试点，结合 HPE1418A 8/16 通道 D/A 转换器 实现多参数动态扫描。
智能诊断与快速维护：
E1406A 内置 全模块自检功能（每 10 秒执行一次），通过面板指示灯实时显示电源状态（Failed/SYSFAIL）、总线访问（Access）及工作就绪（Ready）等信息。其 NiCad 备份电池 可维持时钟、日历及非易失性 RAM 数据长达 10 个月，确保系统断电后配置参数不丢失。例如，在某汽车电子测试台中，E1406A 的诊断日志功能帮助工程师快速定位通信中断问题，将停机时间缩短 70%。
应用领域
工业自动化测试系统：
HP E1406A 广泛应用于汽车电子、航空航天等行业的部件测试，例如：
- 发动机控制单元（ECU）测试：与HPE1450 160 MHz 定时器 配合，模拟曲轴信号触发，验证 ECU 喷油策略的时序正确性。
- 航空电子设备验证：通过HPE1458A 96 通道数字 I/O 模块 模拟飞行控制指令，测试雷达信号处理模块的响应速度。
能源与电力系统监测：
在智能电网和新能源领域，E1406A 负责协调分布式能源设备的实时通信，例如：
- 光伏逆变器性能测试：连接HPE1411B 5 1/2 位数字万用表，监测逆变器输出电压谐波含量，确保符合 IEEE 1547 标准。
- 储能电池管理：通过HPE1452A 20 MHz 模拟 I/O 终端模块 采集电池组温度数据，结合历史模型预测剩余寿命。
科研与实验室场景：
在高校和科研机构中，E1406A 支持多学科实验的定制化开发，例如：
- 材料力学测试：驱动HPE1413C 64 通道扫描 A/D 模块 采集应变片数据，分析复合材料在极端载荷下的变形特性。
- 量子通信研究：通过MXIbus 扩展接口 连接高速数据采集卡，实现量子密钥分发系统的误码率实时分析。

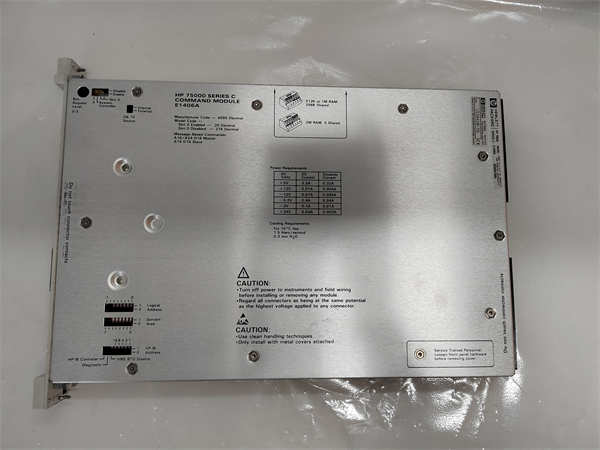

HP E1406A
相关产品
- HPE1413C 64 通道扫描 A/D 模块：与E1406A 配套使用，提供高精度模拟信号采集（16 位分辨率，1 MS/s 采样率）。
- RACAL 3151 波形发生器：通过E1406A 的 GPIB 接口控制，生成复杂调制信号用于通信设备测试。
- HPE1411B 5 1/2 位数字万用表：支持高精度直流电压测量（0035% 基本精度），适用于精密仪器校准。
- HPE8460A 256 通道矩阵开关：扩展E1406A 的测试点切换能力，支持高密度多路复用。
- HPE1450 160 MHz 定时器：提供高精度时序控制（50 ps 分辨率），用于同步多模块测试流程。
- HPE1458A 96 通道数字 I/O 模块：支持 TTL/CMOS 电平输出，驱动继电器或 FPGA 等数字设备。
- HPE1418A 8/16 通道 D/A 转换器：生成高精度模拟信号（16 位分辨率），用于传感器激励或闭环控制。
- HPE1452A 20 MHz 模拟 I/O 终端模块：提供 ±10V 模拟信号调理，适配热电偶、应变片等传感器。
安装与维护
安装前准备：
- 确认VXI 机箱 的供电能力（建议冗余电源模块）和插槽布局，确保 E1406A 安装于 Slot 0 位置。
- 使用防静电腕带 避免静电损坏，将模块平稳插入 C 型插槽，旋紧两侧固定螺丝。
- 连接 GPIB 线缆时，确保屏蔽层可靠接地，避免电磁干扰导致通信误码。
维护建议：
- 定期诊断：通过面板指示灯或 VPP 组态软件检查模块状态，每季度执行一次全功能自检。
- 电池更换：当 NiCad 电池寿命低于 3 个月时（通过软件提示），在断电状态下更换电池，避免数据丢失。
- 固件更新：访问 Keysight 官网下载最新固件，通过 VISA 驱动程序在线升级，支持新型测试协议。
