工业自动化大脑:ABB PM902F (3BDH001000R0005),支持1500点I/O,强劲控制力!

ABB PM902F 3BDH001000R0005 是 ABB(阿西布朗勃法瑞)推出的紧凑型智能中央处理单元(CPU)模块,隶属于 AC 900F 分布式控制系统(DCS)系列,专为工业自动化领域的实时控制与数据处理设计。作为 AC 900F 系统的核心组件,ABB PM902F 承担着逻辑运算、信号处理和通信管理的关键任务,可无缝集成现场传感器、执行器与上位监控系统,广泛应用于电力、石油化工、水处理等复杂工业场景。

分类:

描述

ABB PM902F 3BDH001000R0005 是 ABB(阿西布朗勃法瑞)推出的紧凑型智能中央处理单元(CPU)模块,隶属于 AC 900F 分布式控制系统(DCS)系列,专为工业自动化领域的实时控制与数据处理设计。作为 AC 900F 系统的核心组件,ABB PM902F 承担着逻辑运算、信号处理和通信管理的关键任务,可无缝集成现场传感器、执行器与上位监控系统,广泛应用于电力、石油化工、水处理等复杂工业场景。



该模块采用工业级架构设计,支持 PROFIBUS、CAN、Modbus TCP 等多协议通信,具备四个以太网接口、两个串行接口及一个诊断接口,可实现控制器与远程 I/O、智能仪表及第三方设备的高速数据交互。其核心功能包括实时控制算法执行、冗余配置管理及系统状态诊断,特别适用于对可靠性和响应速度要求严苛的关键控制回路。例如,在某燃气轮机控制系统中,ABB PM902F 通过高速通信总线实现了机组启动逻辑的毫秒级响应,确保设备在极端工况下的稳定运行。



作为 AC 900F 平台的标准配置模块,ABB PM902F 可灵活扩展至冗余控制系统,支持热插拔功能,更换模块时无需中断生产流程。其宽温工作范围(-40°C 至 + 70°C)和 G3 级防腐设计,使其能适应高温、高湿、粉尘等恶劣环境,在冶金行业的轧钢生产线中,该模块连续运行 5 年无故障,有效降低了维护成本与停机风险。无论是作为独立控制器还是分布式系统的节点,ABB PM902F 都以其高可靠性和灵活性,成为工业自动化升级的优选方案。

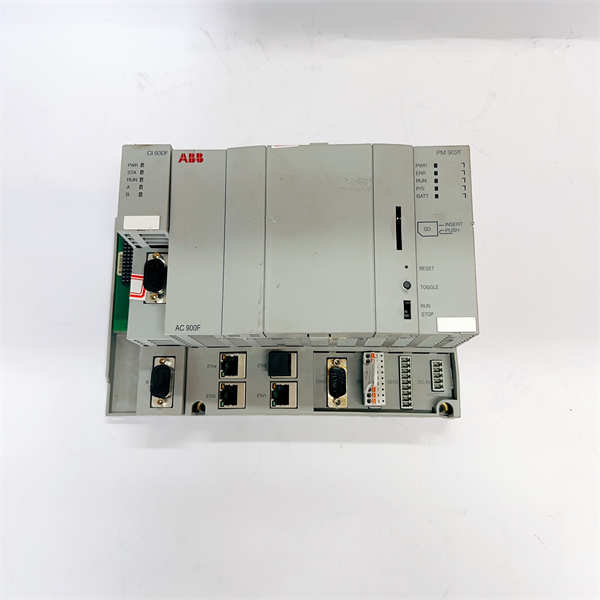

ABB PM902F 3BDH001000R0005

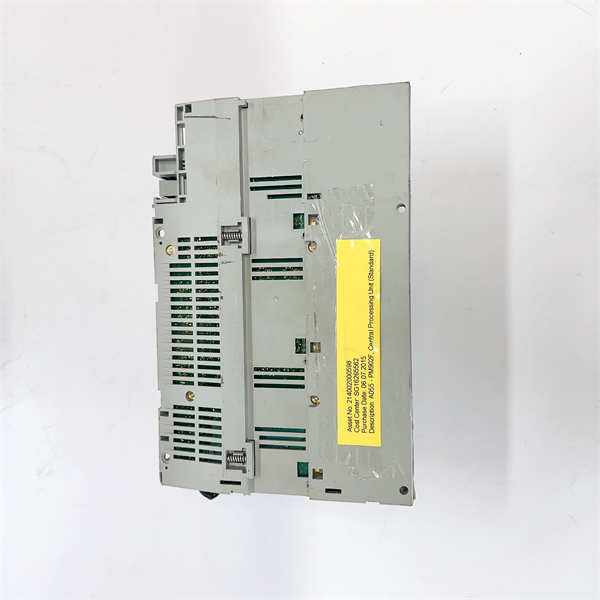

ABB PM902F 3BDH001000R0005

技术规格

参数名称 参数值
产品型号 PM902F 3BDH001000R0005
制造商 ABB(阿西布朗勃法瑞)
产品类型 中央处理单元(CPU)模块,支持冗余配置
通信协议 PROFIBUS DP、CANopen、Modbus TCP、IEC 60870-5-104
接口类型 4× 以太网(RJ45)、2× 串行接口(RS-485/RS-232)、1× 诊断接口
处理能力 支持 1000 个布尔运算 / 0.043ms,集成实时操作系统(RTOS)
存储容量 256MB RAM,支持 SD 卡扩展(用于程序备份与固件升级)
电源规格 24V DC ±10%,典型功耗 35W,支持冗余电源输入
工作温度 -40°C 至 + 70°C(符合 IEC 60068-2 标准)
防护等级 IP20(控制柜内安装),可选 IP65 防护外壳(适用于户外环境)
物理尺寸 174mm × 186mm × 94mm(紧凑设计,支持 DIN 导轨安装)
诊断功能 实时监测 CPU 负载、内存占用、通信状态,支持 LED 指示灯与远程 SNMP 报警
冗余支持 支持双机热备(需搭配冗余通信模块 CI840A)

主要特点和优势

多协议无缝集成与灵活扩展
ABB PM902F 内置多协议通信引擎,可同时连接 PROFIBUS DP 从站、Modbus TCP 设备及 IEC 60870-5-104 电力规约装置,无需额外网关即可实现异构系统的数据融合。在某石油炼化项目中,该模块通过 PROFIBUS DP 连接 200 台智能变送器,同时通过 Modbus TCP 与 SCADA 系统交互,减少了 30% 的硬件成本与 40% 的布线工作量。其支持热插拔的模块化设计,允许在系统运行中扩展 I/O 模块或升级通信接口,满足工厂后期改造需求。



高可靠性与冗余容错
采用工业级元器件与 G3 级防腐涂层,ABB PM902F 可在强电磁干扰环境下稳定运行,通过 EN 61000-6-2/4 电磁兼容测试。其冗余架构支持双 CPU 热备(需搭配冗余通信模块 CI840A),当主控制器故障时,备用控制器可在 50ms 内无缝接管控制任务,确保关键流程不中断。某核电站的反应堆保护系统采用该冗余方案,实现了连续 10 年无计划停机的运行记录。



智能诊断与高效维护
内置实时诊断系统可监测每路通信链路的健康状态,通过 LED 指示灯与远程管理平台(如 ABB Ability™)提供可视化故障预警。在某化工厂的蒸汽锅炉控制系统中,ABB PM902F 提前检测到 3 路传感器通信中断,触发自动切换备用通道,避免了因信号丢失导致的紧急停炉,故障排查时间缩短至 10 分钟。支持 SD 卡快速备份与固件远程升级,单模块程序恢复时间≤2 分钟,显著提升维护效率。



边缘计算与节能设计
集成边缘计算功能,可在本地完成数据过滤、报警逻辑与简单控制算法,减少云端数据传输压力。其高效电源管理技术(典型功耗 35W)与宽温工作特性,使其在风力发电机舱等能源受限场景中表现优异。某风电场采用ABB PM902F 实现变桨控制与状态监测,单台机组年节能率达 8%,同时降低了 4G 通信流量成本。

应用领域

电力与能源行业
在燃煤电厂的汽轮机控制系统中,ABB PM902F 采集 16 路危急遮断信号与转速数据,通过 Modbus TCP 与 DCS 主站通信,实现超速保护逻辑的毫秒级响应,符合 NEMA SM23 安全标准。在光伏电站中,该模块作为边缘节点,通过 IEC 60870-5-104 协议采集 500 台逆变器数据,执行本地功率预测与故障诊断,减少云端计算负载 30%。



石油化工与水处理
在 offshore 平台的燃气压缩机控制系统中,ABB PM902F 连接 200 个 HART 协议智能仪表,通过 PROFIBUS DP 实现差压、温度等参数的实时监控,配合防爆设计的控制柜,满足 Zone 2 危险区域安装要求。在污水处理厂,该模块通过 CANopen 总线管理 10 台曝气风机,实现能耗优化与设备健康状态预测,年节约电费约 15 万元。



智能制造与过程控制
在汽车总装车间,ABB PM902F 作为 PROFINET 主站,连接 KUKA 机器人、施耐德变频器与 AC 900F 控制器,实现焊装、涂装工序的精准同步。其多协议兼容能力整合了西门子 PLC 与罗克韦尔设备,减少系统集成复杂度,产线节拍提升 12%。在食品饮料行业,该模块通过 Modbus TCP 管理 20 台灌装机,执行灌装量动态调整与故障追溯,满足 FDA 合规要求。



基础设施与楼宇自动化
在智能建筑中,ABB PM902F 作为 BACnet/IP 与 Modbus RTU 的协议转换器,整合电梯、空调、安防系统数据,通过 ABB Ability™平台实现能源优化与设备远程运维。在某医院项目中,该模块实时监测手术室温湿度与洁净度,确保环境参数符合 ISO 14644-1 标准,降低术后感染风险。

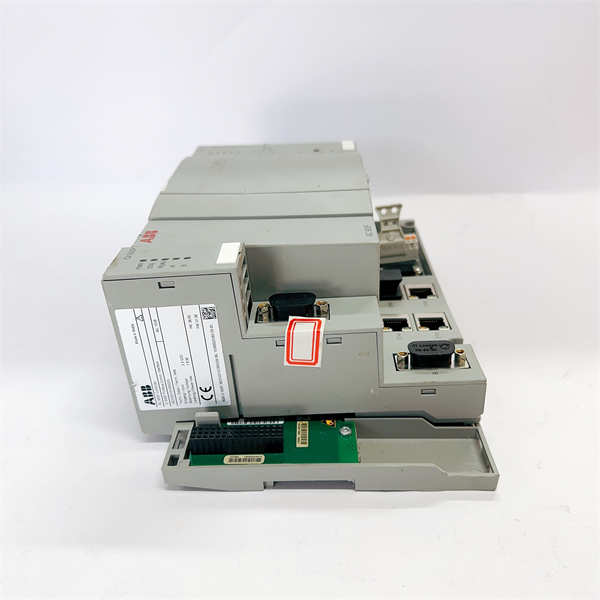

ABB PM902F 3BDH001000R0005

ABB PM902F 3BDH001000R0005

相关产品

  • ABB PM904F:增强型 CPU 模块,支持四个 PROFIBUS/CAN 接口及更大内存,适用于复杂控制算法场景。
  • ABB CI840A:冗余通信模块,与ABB PM902F配合实现双机热备,确保关键系统高可用性。
  • ABB AI810:模拟量输入模块,支持 16 路高精度信号采集,与ABB PM902F协同处理过程变量。
  • ABB DO810:数字量输出模块,驱动电磁阀、接触器等执行器,扩展ABB PM902F的控制能力。
  • ABB SS832:冗余电源模块,为ABB PM902F及周边设备提供稳定 24V DC 供电,支持热插拔。
  • ABB CI854A:PROFIBUS DP 通信模块,扩展ABB PM902F的现场总线连接能力,支持多达 126 个从站。
  • ABB TU842:控制器底座,为ABB PM902F提供机械支撑与背板总线连接,支持多模块堆叠。
  • ABB SPSET01:SOE(事件顺序记录)子模件,与ABB PM902F配合实现微秒级事件追溯,适用于电力保护系统。

安装与维护

安装前准备:
确认安装环境温度在 – 40°C 至 + 70°C 之间,相对湿度≤95%(非冷凝),远离变频器、电机等强电磁干扰源。使用屏蔽双绞线连接现场设备,电缆长度建议不超过 100 米以保证信号完整性。机柜内预留至少 3cm 散热空间,确保ABB PM902F 通风良好。若采用冗余配置,需提前安装冗余通信模块 CI840A,并通过 ABB Control Builder F 软件完成主备控制器的同步设置。



维护建议:
每周检查模块 LED 指示灯状态,确保电源灯(PWR)常亮、通信灯(COM)闪烁正常。每季度使用压缩空气清洁模块表面灰尘,检查 DIN 导轨固定螺丝是否松动。若出现通信故障,可通过替换法快速定位问题(支持热插拔),更换后需通过 ABB Control Builder F 软件进行程序同步,确保与系统兼容。建议每年进行一次固件升级,以获取最新功能与安全补丁,升级过程中需通过 SD 卡备份程序,避免数据丢失。
