ABB 3BSE018100R1 PM860K01 高性能控制器模块是工业自动化控制系统的核心控制单元，专为 ABB AC 800M 分布式控制系统（DCS）设计，适用于石油化工、电力能源、制药等高可靠性要求的行业。作为 AC 800M 家族的中端型号，PM860K01配备 96 MHz 主频处理器和 32 MB RAM（实际可用 23.663 MB），支持多任务并行处理（最大 4 个独立任务），可同时实现逻辑控制、数据采集和工业通信功能，确保复杂工业流程的精准同步控制。
该模块采用模块化架构（尺寸 160×140×200 mm，重量 1.1 kg），支持热插拔功能，可直接安装于 AC 800M 标准背板总线，兼容 ABB S800 I/O 系统及第三方 Profibus DP 设备。其内置双以太网端口（支持 TCP/IP、Modbus RTU）和冗余电源输入（24V DC±20%），可无缝集成至工业物联网（IIoT）架构，实现设备层与云端的实时数据交互。PM860K01符合 IEC 61131-3 编程标准，支持梯形图（LD）、结构化文本（ST）等五种编程语言，兼容 ABB Control Builder 开发环境，可快速实现从代码编写到系统部署的全流程自动化。
在工业控制系统中，PM860K01扮演着 “智能大脑” 的角色。其硬件诊断机制（如看门狗定时器、内存奇偶校验）可实时监测模块健康状态，当检测到异常时通过 LED 指示灯和 Modbus 寄存器输出 128 位故障代码，确保系统在 – 20°C 至 + 60°C 宽温范围内稳定运行。例如，在某石化企业的催化裂化装置中，PM860K01通过冗余 Profibus DP 网络连接 2000 个现场仪表，实现反应塔压力、温度等参数的毫秒级监控，年减少因信号波动导致的质量事故 10 余次。

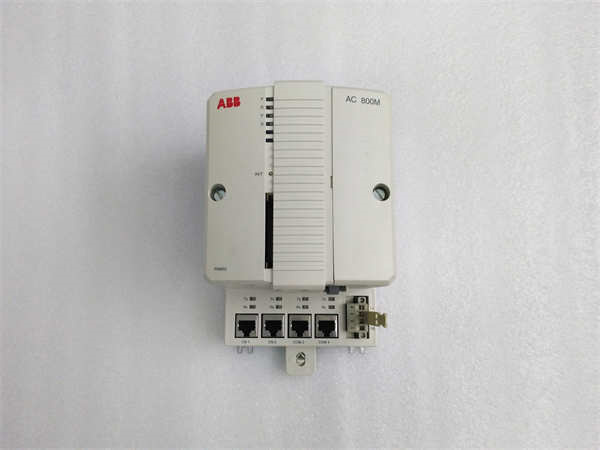

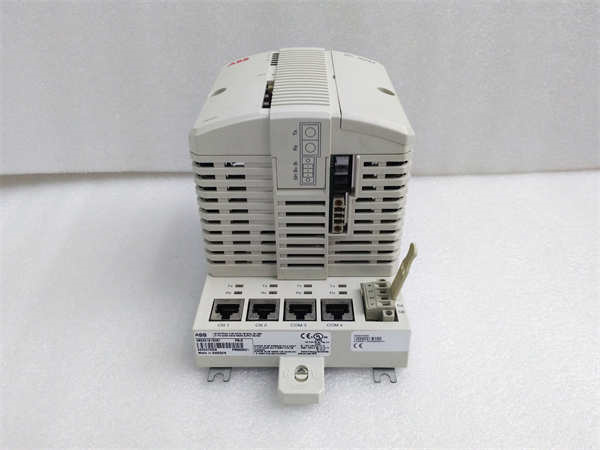

ABB 3BSE018100R1 PM860K01
技术规格
| 参数名称 | 参数值 |
| 产品型号 | 3BSE018100R1 PM860K01 |
| 制造商 | ABB |
| 产品类型 | 分布式控制系统（DCS）控制器模块 |
| 处理器架构 | 单核 PowerPC，主频 96 MHz |
| 内存配置 | 32 MB RAM（实际可用 23.663 MB） + 8 MB Flash |
| 通信接口 | 2× 以太网（RJ45）、2×RS-232C |
| 通信协议 | Profibus DP、Modbus RTU、EtherNet/IP |
| 输入电压 | 24V DC（±20%），支持双路冗余供电 |
| 功耗 | 典型值 8W，峰值 12W |
| 工作温度 | -20°C 至 + 60°C（-4°F 至 + 140°F） |
| 安装方式 | AC 800M 标准背板总线安装，支持水平 / 垂直方向 |
| 防护等级 | IP20（机柜内安装） |
| 尺寸 | 160mm（宽）× 140mm（高）× 200mm（深） |
| 认证 | CE、IEC 61131-2 |
主要特点和优势
多协议无缝集成：模块支持12 种工业通信协议，可同时连接 Rockwell ControlLogix、Siemens S7-1500 等第三方 PLC，以及 HMI、SCADA 系统。例如，在某汽车总装线中，PM860K01通过 EtherNet/IP 与机器人控制器通信，同时利用 Profinet IO 实时监控输送链状态，实现整线节拍同步精度 ±0.5ms。
边缘计算能力：内置工业级实时操作系统（VxWorks），可在本地完成数据预处理（如振动信号滤波、质量数据统计），减少云端数据传输量达 70%。结合 ABB Ability™ Condition Monitoring 软件，模块可实现设备健康度预测，提前 72 小时预警潜在故障，降低计划外停机风险。
高扩展性与灵活性：支持16 个扩展槽位，可连接模拟量、数字量、运动控制等专用模块。例如，在制药行业的无菌灌装线中，通过扩展高速计数模块（3BSE018103R1）和温度控制模块（3BSE018106R1），PM860K01可同步管理 200 路温湿度传感器和 50 台灌装阀，满足 GMP 合规性要求。
低维护设计：采用模块化可插拔结构，更换单个模块仅需 5 分钟。其智能固件管理系统支持远程升级（OTA），可通过 ABB Control Builder 软件自动下载并校验最新固件，减少人工干预成本。
应用领域
- 石油化工行业
在炼油厂的催化裂化装置中，PM860K01通过冗余 Profibus DP 网络连接 2000 个现场仪表，实时监控反应塔压力、温度等参数。其 SIL 2 安全认证确保在硫化氢泄漏等紧急情况下，系统可在 50ms 内触发联锁停车，避免爆炸风险。
- 电力与能源
在海上风电平台中，模块通过 Modbus TCP 与 SCADA 系统交互，实时采集 100 台风力发电机的功率数据。结合 ABB 的微电网控制算法，PM860K01可动态调整储能电池充放电策略，提升可再生能源利用率至 92%。
- 食品饮料制造
在乳制品无菌灌装线中，模块通过 EtherCAT 总线同步控制 80 台伺服电机，实现灌装精度 ±0.1mL。其防篡改代码存储功能（Secure Boot）可防止非法程序入侵，确保生产数据符合 FDA 21 CFR Part 11 要求。
- 智能物流
在电商仓储的 AGV 调度系统中，PM860K01通过 5G 无线通信模块（3BSE018107R1）与 MES 系统交互，实时优化 200 台 AGV 的路径规划。其动态负载均衡算法可将订单处理效率提升 30%，同时降低 AGV 电池能耗 15%。

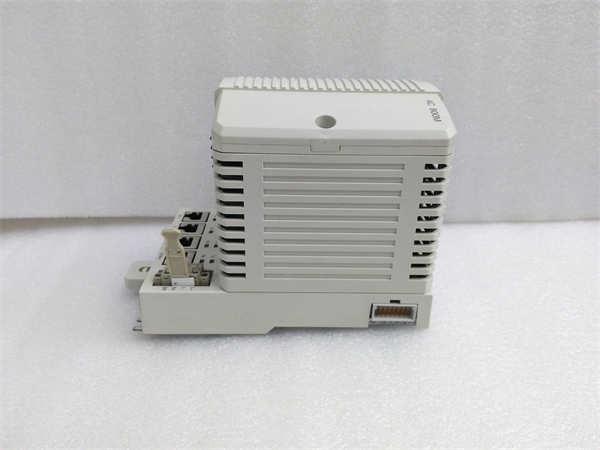

ABB 3BSE018100R1 PM860K01
相关产品
| 型号 | 关系 / 区别 |
| PM861AK01 | 增强型版本，16MB RAM，支持双以太网环网冗余，适用于核电仪控等安全关键场景。 |
| PM864AK01 | 旗舰型版本，32MB RAM，支持三冗余控制，处理能力较 PM860K01 提升 50%。 |
| S800 I/O 3BSE018104R1 | 分布式 I/O 模块，通过 Profibus DP 与PM860K01连接。 |
| AC 800M 控制器 | 同平台经济型控制器，处理能力较低，适用于小型自动化系统。 |
| ABB Ability™ Edge Control | 工业物联网平台，可实现PM860K01的远程监控与预测性维护。 |
安装与维护
安装前准备：
- 确认 AC 800M 机柜已安装标准背板总线，并完成接地（接地电阻≤4Ω）。使用ESD 防护腕带操作模块，避免静电损坏电路板。
- 检查输入电源电压是否在2-28.8V DC 范围内，确保冗余电源模块（3BSE018109R1）已正确接线。对于多控制器冗余系统，需配置同步电缆（3BSE018110R1）。
维护建议：
- 日常巡检：每周通过 ABB Control Builder 软件查看模块健康状态，重点关注 CPU 负载（建议≤70%）、内存使用率（建议≤80%）及通信延迟（建议≤1ms）。
- 定期校准：每 12 个月使用标准信号源对模拟量输入模块进行精度校准，确保电压测量偏差≤±0.1% FS。
- 固件升级：根据 ABB 发布的安全公告，及时更新PM860K01的固件版本（当前最新版本2.1），修复潜在漏洞。
- 备件管理：建议储备至少 1 块备用模块，存储环境需满足湿度≤60%、温度 0-40°C，避免阳光直射。
