工业网络枢纽!ABB CP800 通信模块,Symphony Plus的“智能大脑”!

ABB CP800 是 ABB 专为工业自动化控制系统设计的高性能人机界面(HMI)产品,隶属于 Panel 800 系列操作员界面平台。作为连接操作人员与自动化系统的核心交互设备,ABB CP800 集成高分辨率显示与直观操作功能,支持与 AC 800M、AC 500 等 ABB 控制器及第三方系统的无缝通信,能够在复杂工业环境中实现生产流程的可视化监控、参数设置与报警处理。该产品采用坚固耐用的工业级设计,可满足石油化工、电力、制造业等高可用性要求行业的实时操作需求。​

分类:

描述

ABB CP800 是 ABB 专为工业自动化控制系统设计的高性能人机界面(HMI)产品,隶属于 Panel 800 系列操作员界面平台。作为连接操作人员与自动化系统的核心交互设备,ABB CP800 集成高分辨率显示与直观操作功能,支持与 AC 800M、AC 500 等 ABB 控制器及第三方系统的无缝通信,能够在复杂工业环境中实现生产流程的可视化监控、参数设置与报警处理。该产品采用坚固耐用的工业级设计,可满足石油化工、电力、制造业等高可用性要求行业的实时操作需求。​

ABB CP800 的核心价值在于通过人性化的操作界面提升生产过程的可控性与效率。其支持多语言显示与自定义画面组态,操作人员可直观监控设备运行状态、工艺参数趋势及报警信息,快速响应生产异常。作为 Panel 800 系列的主流型号,ABB CP800 兼容 ABB Control Builder M 与 Panel Builder 800 编程软件,简化系统集成流程,同时具备丰富的通信接口与扩展能力,可根据项目需求灵活配置,无论是中小型生产线还是大型分布式控制系统,都能提供稳定可靠的人机交互解决方案。​

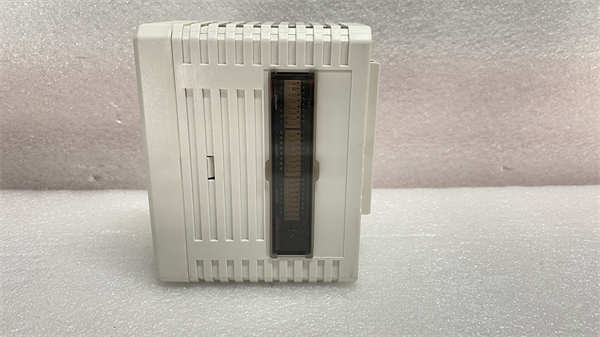

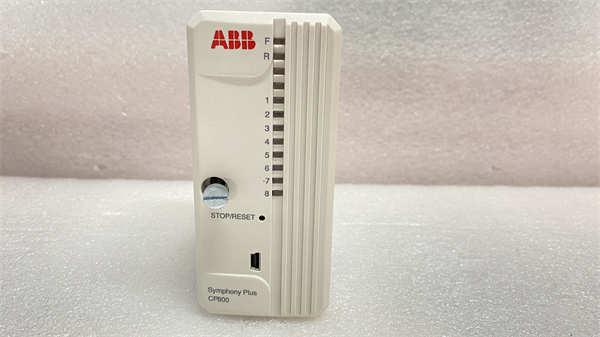

ABB CP800

ABB CP800

技术规格​

参数名称​ 参数值​
产品型号​ ABB CP800
制造商​ ABB​
产品类型​ 工业人机界面(HMI)​
屏幕尺寸​ 10.4 英寸 / 12.1 英寸 / 15 英寸(可选)​
分辨率​ 800×600 像素(10.4 英寸)、1024×768 像素(12.1/15 英寸)​
显示技术​ TFT 彩色液晶,LED 背光​
操作方式​ 电阻式触摸屏(支持手套操作)​
通信接口​ 1× 以太网(RJ45)、2×USB 2.0、1×RS-232/485(可选)​
通信协议​ Modbus TCP/IP、PROFINET、EtherNet/IP、OPC UA​
电源电压​ 24 VDC(±15%)​
功耗​ 最大 30 W​
工作温度​ 0°C 至 + 50°C(标准),-20°C 至 + 60°C(宽温可选)​
防护等级​ 前面板 IP65,后部 IP20​
认证标准​ IEC 61131-2、CE、UL、ATEX、IECEx​
安装方式​ 面板嵌入式安装、壁挂式安装​
物理尺寸​ 取决于屏幕尺寸(以 10.4 英寸为例:285mm×223mm×55mm)​
重量​ 约 2.5 kg(10.4 英寸)​

主要特点和优势​

高可靠性工业设计:ABB CP800 采用全金属外壳与防眩光显示屏,前面板达到 IP65 防护等级,可抵御灰尘、水汽及日常清洁的液体泼溅。其抗振动(5-150Hz)与抗冲击(15g)性能满足重工业环境要求,在汽车生产线、冶金车间等振动较大的场景中仍能稳定运行。宽温型号可适应 – 20°C 至 + 60°C 的极端温度,确保在寒冷厂房或高温环境下的正常工作。​

直观交互与高效组态:配备高分辨率 TFT 彩色显示屏,支持 1600 万色显示,工艺流程图、参数趋势图等内容清晰可见,即使在强光车间环境下也能准确识别。电阻式触摸屏支持戴手套操作,配合实体功能键与旋转旋钮,操作人员可快速完成参数调整与设备控制。通过 Panel Builder 800 组态软件,工程师可自定义画面布局、报警级别与操作权限,简化系统集成流程。​

灵活通信与系统兼容:ABB CP800 支持 Modbus、PROFINET、EtherNet/IP 等主流工业协议,可直接连接 ABB AC 800M、AC 500 控制器及西门子、罗克韦尔等第三方 PLC,无需额外网关。内置 OPC UA 服务器 / 客户端功能,便于与 MES、SCADA 系统实现数据交互,支持生产数据的集中管理与追溯。冗余以太网接口选项可构建通信备份链路,提升关键场景的通信可靠性。​

应用领域​

石油化工与过程工业:在大型炼油厂的中央控制室中,ABB CP800 作为操作员工作站,通过 PROFINET 协议连接 AC 800M 控制器,实时显示反应釜温度、压力、流量等关键参数趋势图,操作人员可通过触摸操作调整阀门开度、设定工艺参数,同时接收并处理系统报警信息,确保生产过程稳定可控。其防爆认证型号可用于危险区域的本地操作站。​

汽车制造与智能制造:在整车焊接生产线中,ABB CP800 安装于生产工位旁,通过 EtherNet/IP 协议连接机器人控制器与 PLC 系统,显示焊接参数、设备状态及故障代码。操作人员可通过界面启动 / 停止设备、切换生产模式,配合视觉系统实现焊接质量的实时监控,提升生产线的柔性化操作水平。​

食品饮料与制药行业:在无菌灌装生产线中,ABB CP800 采用卫生级安装设计,通过 Modbus 协议连接称重传感器、温度控制器等设备,直观显示灌装量、杀菌温度等关键参数。其支持的用户权限管理功能可限制操作范围,符合 GMP 规范要求,确保生产过程的可追溯性与操作安全性。​

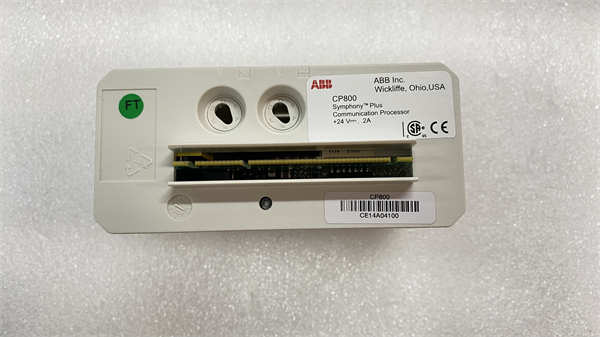

ABB CP800

ABB CP800

相关产品​

  1. ABB CP803:Panel 800 系列小型 HMI,配备 7 英寸显示屏,适用于空间受限的单机设备控制,功能较ABB CP800精简,成本更低。​
  2. ABB CP807:1 英寸高性能 HMI,增加扩展接口与冗余电源选项,适用于关键控制场景,与ABB CP800相比屏幕更大、扩展性更强。​
  3. ABB PP854:Panel 800 系列操作员面板,无触摸屏设计,通过功能键操作,适用于粉尘较多不适合触摸操作的环境。​
  4. ABB Panel Builder 800:配套组态软件,用于ABB CP800的画面设计、参数配置与程序下载,支持库文件复用与版本管理。​
  5. ABB CI854A:PROFINET 通信模块,可扩展ABB CP800的通信接口,实现与分布式 IO 设备的直接连接。​
  6. ABB AC800M:分布式控制器,与ABB CP800组成完整的控制与操作体系,支持复杂工艺的自动化控制。​

安装与维护​

安装前准备:安装ABB CP800 前需确认安装位置符合环境要求(温度、湿度、振动),预留足够的散热空间(周围至少 10cm 无遮挡)。根据安装方式(嵌入式 / 壁挂式)准备配套支架与固定螺丝,确保安装面平整牢固。电源需采用独立 24VDC 回路并配备保险丝,通信电缆选用屏蔽双绞线,屏蔽层单端接地以减少电磁干扰。​

维护建议:定期用微湿的软布清洁显示屏,避免使用酒精等腐蚀性清洁剂。每月检查连接线缆是否松动,接口是否有氧化现象,发现问题及时处理。通过组态软件定期备份项目文件与参数设置,防止数据丢失。当屏幕响应迟缓或显示异常时,可通过重启恢复;若故障持续,需检查电源电压稳定性或联系技术支持进行固件升级。
