工业“神经中枢”：ABB 560CMU05，专为远程终端单元设计，性能卓越！

描述

ABB 的560CMU05是一款专为复杂工业自动化场景打造的高性能控制模块，隶属于 ABB 先进控制产品系列。该系列以其卓越的可靠性和前沿的控制技术，在全球工业自动化领域占据重要地位。560CMU05模块凭借强大的中央处理单元和灵活的编程能力，能够高效地处理各类工业控制任务。它配备了 32 路数字量输入通道，可精准识别来自传感器、限位开关等前端设备的信号，无论信号类型是 PNP 还是 NPN，只需简单配置即可兼容。同时，它拥有 16 路继电器输出通道，输出能力达到 AC 250V/10A，DC 30V/10A，能够直接驱动接触器、电磁阀等执行器，实现对工业设备的有力控制。不仅如此，通过选配的扩展模块，560CMU05还可接入模拟量信号，支持 4 – 20mA 电流信号以及 0 – 10V 电压信号输入，从而实现对温度、压力、流量等连续变化物理量的精确监测与控制，满足多样化的工业控制需求。​

在实际工业生产中，560CMU05就如同工业自动化系统的 “核心指挥官”。以钢铁生产为例，在高炉炼铁过程中，众多传感器实时监测炉内温度、压力、原料液位等参数，并将信号传输至560CMU05。该模块迅速依据预设的复杂逻辑程序，对这些信号进行分析处理，精准控制鼓风机的转速、原料进料阀的开度以及出铁出渣设备的运行，确保高炉稳定高效运行。与传统控制模块相比，560CMU05的逻辑运算速度提升了 50%，能够在更短的时间内完成复杂的控制任务，有效提高生产效率，降低设备故障率，为工业生产的稳定运行提供坚实保障，是现代工业自动化升级的关键选择。​

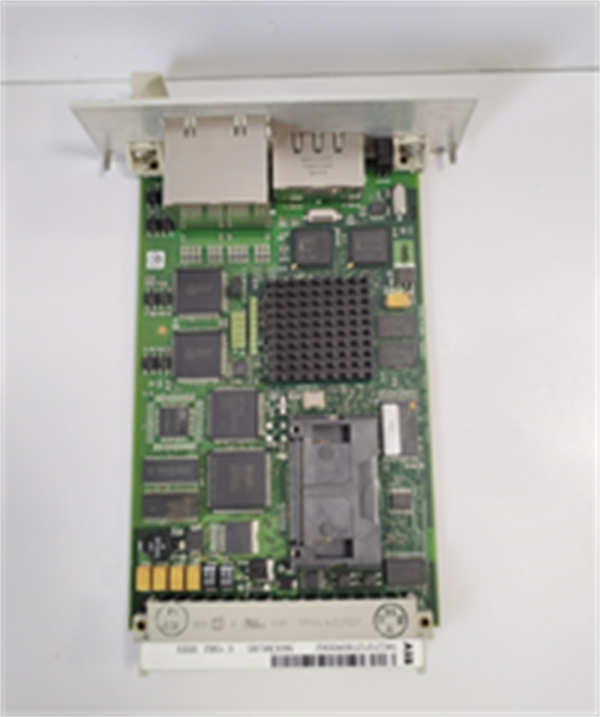

560CMU05 ABB

技术规格​

​

​

主要特点和优势​

超强运算性能与简易编程体验​

560CMU05搭载了先进的 64 位多核处理器，这使其逻辑运算周期大幅缩短至 0.05ms。在高速运转的电子制造生产线中，当物料传感器检测到物料到达指定位置的瞬间，560CMU05能在极短时间内完成物料识别、设备启动、加工动作执行等一系列复杂逻辑判断与控制指令的输出，保障生产线的流畅运行，避免物料堵塞与设备空转，极大地提高了生产效率。在编程方面，它支持多种国际标准的编程语言，如梯形图（LD）、功能块图（FBD）、指令表（IL）等，工程师可根据自身习惯与项目需求灵活选择。配合 ABB 的 Automation Builder 编程软件，具备直观的图形化界面，即使是复杂的控制逻辑也能轻松构建，并且支持在线编程与调试功能，在系统运行过程中也能实时修改程序并立即生效，无需中断生产，极大地提高了生产灵活性，快速响应不断变化的生产工艺需求。​

广泛信号适配与系统集成能力​

该模块的 32 路数字量输入通道具备出色的兼容性，无论是常见的 PNP 型传感器还是 NPN 型传感器，仅需通过模块上的简单拨码开关就能轻松切换信号类型，无需额外添加信号转换装置，直接与各类工业传感器无缝连接，有效降低了系统集成的成本与复杂性。16 路继电器输出通道不仅具备高负载能力，还内置了先进的浪涌保护电路，可有效应对瞬间电流冲击，直接驱动大功率的执行设备，如工业电机、大型电磁阀等，减少了中间环节的接触器等设备，简化了系统架构。在通信方面，基于 Profibus DP 协议，560CMU05能够与 ABB 的各类自动化设备，如变频器、智能电机保护器等实现高速、稳定的数据交互，同时借助网关设备，还能便捷地融入现有的工业以太网架构，与其他品牌的上位监控系统，如西门子的 WinCC、施耐德的 Vijeo Citect 等实现互联互通，实现远程监控与控制参数的实时调整，方便构建大规模、综合性的工业自动化系统。​

高度稳定可靠与低维护需求​

560CMU05在设计与制造过程中，选用了高品质的工业级元器件，经过严格的筛选与老化测试，确保每个模块都能在恶劣的工业环境中稳定运行。其供电回路设计了多重过压、过流、欠压保护电路，能够有效应对工业电网中常见的电压波动与干扰，保障模块稳定工作。输入输出通道均采用了高达 3000V AC/1 分钟的光电隔离技术，极大地增强了模块抵御电磁干扰的能力，防止信号误触发，确保控制指令的准确执行。程序存储采用了先进的 Flash Memory 技术，支持掉电保存，无需电池备份，减少了维护环节与潜在故障点。以化工行业为例，即使在强电磁干扰、高湿度、腐蚀性气体的恶劣工况下，560CMU05依然能够稳定地接收和处理各类设备信号，保证生产流程的连续性与准确性，并且由于其可靠性高，维护周期可延长至传统模块的 2 倍，大大降低了维护成本与停机时间。​

应用领域​

在食品饮料生产行业，560CMU05被广泛应用于生产线的自动化控制。例如在瓶装饮料生产线中，通过液位传感器、瓶盖检测传感器等设备反馈的信号，560CMU05精确控制灌装机的灌装量、封盖机的封盖动作以及输送带的启停，确保每一瓶饮料都能达到标准的灌装量和良好的封盖质量。同时，利用 Profibus DP 通信将生产数据，如产量、次品率等实时上传至工厂管理系统，便于生产调度与质量监控，提高生产效率，减少物料浪费，保障产品质量的一致性。​

在塑料加工行业，560CMU05用于注塑机的智能控制。通过压力传感器、温度传感器监测注塑过程中的压力与温度变化，模块依据预设的工艺曲线实时调整注塑机的螺杆转速、开合模速度以及保压时间等参数，实现高精度的注塑成型。对于不同规格、不同材质的塑料制品，只需在编程软件中修改相应的控制程序，560CMU05就能快速适应新的生产需求，有效提高塑料制品的质量与生产效率，降低废品率，增强企业在市场中的竞争力。​

在智能楼宇控制系统中，560CMU05发挥着核心控制作用。它连接着各类传感器，如温湿度传感器、光照传感器、人体红外传感器等，以及执行器，如空调机组、照明设备、通风设备等。根据传感器采集到的环境数据，560CMU05自动控制相关设备的运行状态，实现楼宇内的温度、湿度、光照等环境参数的智能调节，为用户提供舒适的室内环境。同时，通过通信网络将楼宇设备的运行状态上传至物业管理中心，便于物业人员远程监控与管理，实现节能降耗，提升楼宇管理的智能化水平与效率。​

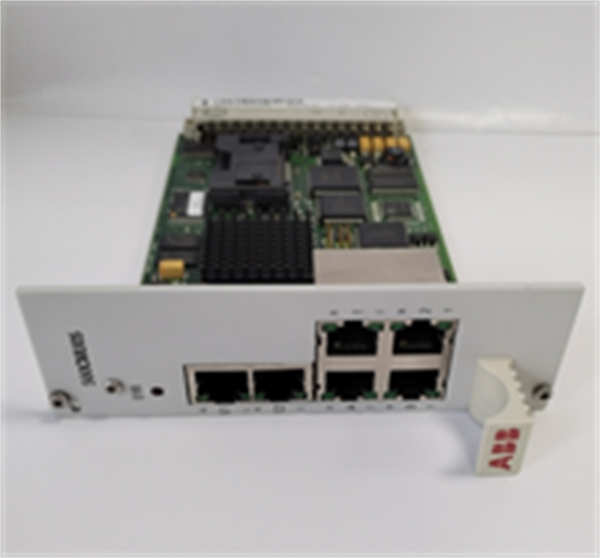

560CMU05 ABB

相关产品​

1. ABB 560CMU03：与560CMU05同属一个系列，功能相似，但数字量输入通道减少至 24 路，继电器输出通道为 12 路，适用于控制规模相对较小、逻辑需求不太复杂的工业项目，可有效降低成本。​
2. ABB 560AMU10：模拟量输入扩展模块，可与560CMU05配合使用，提供 8 路模拟量输入通道，支持多种模拟量信号类型，如 4 – 20mA、0 – 5V 等，使560CMU05能够处理更多种类的工业信号，进一步拓展系统的控制功能，适用于对模拟量监测与控制有较高要求的应用场景，如化工、电力等行业。​
3. ABB Profibus DP 网关：用于560CMU05的通信拓展，当需要将560CMU05接入其他非 Profibus DP 协议的网络时，如 Ethernet/IP 网络，该网关可实现协议转换，确保560CMU05与不同网络架构的设备进行数据交互，增强系统的兼容性与开放性，方便构建异构工业自动化网络。​
4. ABB Automation Builder 软件：这是专门为 ABB 工业控制模块开发的编程与调试软件，针对560CMU05，它提供了丰富的功能库与直观的编程界面，支持多种编程语言，方便工程师进行程序开发、调试、下载以及在线监控，是充分发挥560CMU05性能的必备工具，能够极大地提高开发效率与系统维护的便捷性。​
5. ABB 560CMU07：增强型控制模块，在560CMU05的基础上，进一步提升了运算性能，逻辑运算周期缩短至03ms，程序存储容量增加至 256KB，并且增加了更多的通信接口，如 CANopen 接口，适用于对控制实时性要求极高、需要处理大量数据以及与多种设备进行通信的复杂工业自动化场景，如大型自动化生产线的主控制单元。​

安装与维护​

安装前准备：在安装560CMU05之前，仔细核对模块型号是否与实际项目需求一致，检查模块外观有无损坏、变形，端子是否有松动或氧化现象。使用万用表测量现场供电电压，确保其为稳定的 24V DC，且电压波动范围在 ±15% 以内。根据所连接的输入设备信号类型（PNP 或 NPN），正确设置模块侧面的拨码开关。同时，在 ABB Automation Builder 编程软件中编写简单的测试程序，如输入信号与输出动作的对应逻辑，以便安装完成后快速进行功能测试。另外，确认现场的电磁环境是否复杂，如有必要，提前做好电磁屏蔽措施，避免电磁干扰影响模块正常工作。​

维护建议：每季度对560CMU05进行一次全面维护。首先，使用干净的毛刷或压缩空气清除模块表面的灰尘，保持良好的散热性能与电气绝缘性能，防止因灰尘积累导致的短路或过热问题。检查模块在 35mm DIN 导轨上的安装是否牢固，可通过轻轻摇晃模块来判断，如有松动及时紧固。利用上位监控软件或编程软件，读取输入输出通道的实时状态，手动触发各个通道的信号，检查逻辑动作是否准确无误。使用万用表测量供电电压，确保电压处于正常范围。若发现通信异常，优先检查 RS485 通信线路的连接是否牢固，终端电阻（120Ω）是否正常，在排除线路问题后，尝试重启模块恢复通信。此外，建议每年对模块中的程序进行备份，存储在安全的外部存储设备中，以防程序丢失或损坏导致系统故障，保障工业生产的持续稳定运行。同时，定期检查模块的各项参数设置是否正确，如有因外界因素导致参数变化的情况，及时进行调整。
