工业“最强大脑”！ABB 3BHE037649R0101 PDD500A101 – 精准控制，高效运行！

描述

ABB 3BHE037649R0101 PDD500A101是 ABB 工业功率电子领域的高性能驱动模块，专为中高压重载工业场景设计，隶属于 ABB PDD 系列功率驱动产品线。作为变频器与电机之间的 “功率桥梁”，它承担着电能高效转换、电机精准控制及系统安全保护的核心职责。

这款模块深度适配 ABB ACS880 系列中大功率变频器，ABB 3BHE037649R0101 PDD500A101凭借 500A 的额定电流输出能力，可轻松驱动轧机、风机、泵类等重载设备。其紧凑的模块化设计能直接集成于变频器柜体，无论是单机驱动还是多机联动系统，ABB 3BHE037649R0101 PDD500A101都能通过高效能量转换与智能控制算法，成为工业驱动系统的 “可靠心脏”。

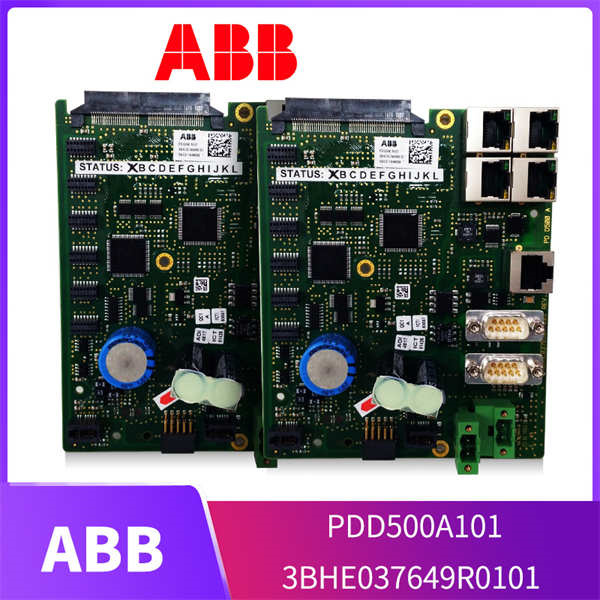

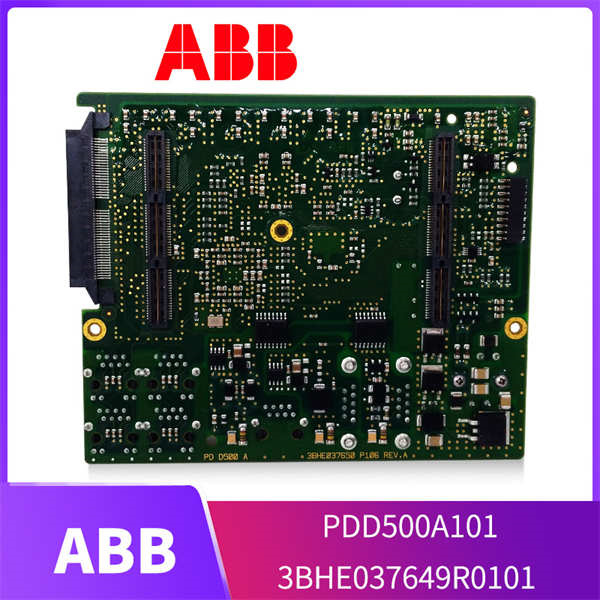

ABB 3BHE037649R0101 PDD500A101

主要特点和优势

高效功率转换能力
ABB 3BHE037649R0101 PDD500A101采用 ABB 专利的 IGBT（绝缘栅双极型晶体管）芯片技术，导通损耗降低 20%，满负载运行效率达 98.5% 以上。支持四象限运行，可将电机制动能量直接回馈电网，在频繁启停的起重机、电梯场景中，节能率提升 25% 以上。

高可靠性与安全保护
模块内置多层级保护机制，包括过流、过压、过热及短路保护，保护响应时间＜5ms，能在异常发生时立即切断功率输出，避免电机与变频器损坏。采用无铅焊接工艺与抗腐蚀涂层，平均无故障时间（MTBF）超 12 万小时，适应工业现场多粉尘、高湿度环境。

灵活兼容与智能调控
ABB 3BHE037649R0101 PDD500A101支持矢量控制（Vector Control）与直接转矩控制（DTC, Direct Torque Control），电机调速精度达 0.1%，低速运行时转矩波动＜3%。兼容 PROFINET、Modbus RTU 等工业通信协议，可无缝对接分布式控制系统（DCS），实现远程参数调节与状态监测。

英文核心优势

The ABB 3BHE037649R0101 PDD500A101 is a high-performance power drive module engineered for heavy-duty industrial applications. Equipped with advanced IGBT technology, it delivers 500A current output with ≥98.5% efficiency, supporting four-quadrant operation for energy regeneration.

Featuring multi-layer protection (overcurrent, overvoltage, overtemperature) with <5ms response time, it ensures system safety in harsh environments. Compatible with Vector Control and DTC, it achieves 0.1% speed accuracy, seamlessly integrating with PROFINET/DCS systems for remote monitoring. Its robust design guarantees >120,000 hours MTBF, ideal for metallurgy and energy sectors.

ABB 3BHE037649R0101 PDD500A101 技术规格

参数名称	参数值
产品型号	3BHE037649R0101 PDD500A101
制造商	ABB
产品类型	中大功率驱动模块（适配 ACS880 变频器）
额定电流	500A（有效值，持续输出）
供电电压	380V-690V AC（三相）
效率	≥98.5%（满负载）
控制方式	矢量控制、直接转矩控制（DTC）
调速范围	1:1000（闭环控制）
通信协议	PROFINET、Modbus RTU、EtherNet/IP
保护功能	过流、过压、过热、短路、接地故障保护
工作温度	-40℃至 + 85℃（运行），-55℃至 + 105℃（存储）
防护等级	IP20（需安装在控制柜内）
安装方式	螺栓固定（兼容 35mm DIN 导轨适配器）
重量	约 2.2kg

应用领域

冶金工业重载驱动
在钢铁厂热轧生产线中，ABB 3BHE037649R0101 PDD500A101作为 ACS880 变频器的核心驱动模块，通过矢量控制实现轧辊电机 500A 电流稳定输出，确保钢板轧制速度精度达 0.1%。其能量回馈功能可回收轧机制动能量，单条生产线年节电超 10 万度。

能源行业风机泵类控制
火力发电厂的引风机驱动系统中，ABB 3BHE037649R0101 PDD500A101凭借 98.5% 的转换效率，降低风机运行能耗。宽温设计适配电厂高温环境，过流保护功能可快速响应风机叶轮卡涩故障，避免电机烧毁，保障发电设备连续运行。

化工重载搅拌设备驱动
大型化工反应釜的搅拌电机驱动中，模块通过直接转矩控制（DTC）技术，在低速搅拌时仍保持稳定转矩输出，防止物料沉淀。兼容 DCS 系统的远程监控功能，可实时调节搅拌速度，配合工艺需求优化反应效率，降低人工干预成本。

安装与维护

安装前准备：安装ABB 3BHE037649R0101 PDD500A101前，需确认控制柜内温度在 – 40℃至 + 85℃，湿度≤90%（无冷凝）。检查模块功率端子无氧化，用专用扭矩扳手按 12N・m 力矩紧固电缆连接，确保载流能力满足 500A 需求。通过 ACS880 变频器软件加载匹配固件（建议 V5.2 及以上）。

维护建议：每季度用红外热像仪检测模块温度分布，确保各区域温差≤10℃；每年检查功率端子紧固度与信号接口金手指氧化情况，必要时用专用清洁剂处理。若出现过流报警，优先排查电机绕组绝缘与负载是否异常，避免模块频繁保护影响系统运行。
