工业执行的“安全卫士”！T8461 数字量输出模块，过流保护，实时诊断！

描述

ROCKWELL 旗下的 ICS Triplex 凭借深厚的技术积累和对工业自动化需求的精准把握，持续推出高可靠性的产品。ROCKWELL T8461，即 Trusted TMR 24V DC/48V DC Output Module，是一款在工业自动化与过程控制领域具有关键作用的三重化冗余数字输出模块。专为安全关键型应用场景设计，该模块能够满足高达 SIL 3 安全完整性等级和 PL e（Cat. 4）性能等级的严苛要求，且符合 CENELEC 相关认证标准。其设计目的在于可靠地连接控制系统与现场设备，通过精准的输出控制，确保各类工业过程在安全、稳定的状态下运行，广泛应用于石油化工、电力能源、制造业等对生产安全性和稳定性要求极高的行业。​

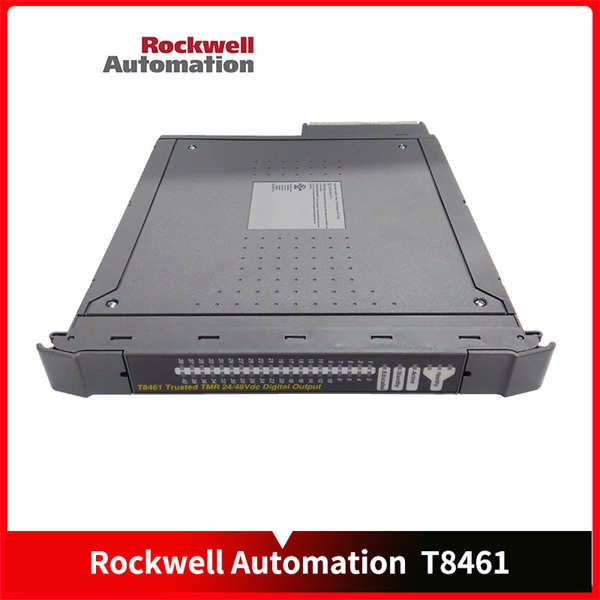

ROCKWELL T8461

技术规格​

​

​

主要特点和优势​

高通道密度与灵活控制​

ROCKWELL T8461集成了多达 40 个 TMR 输出通道，每个通道都能独立地对现场设备进行控制，极大地提高了模块的控制效率和覆盖范围。可灵活适配不同的工业场景，无论是大规模的生产流水线，还是复杂的过程控制系统，都能通过这 40 个通道实现对各类现场设备的精准控制，减少了模块的使用数量和系统布线的复杂性，降低了系统成本，同时提升了系统的紧凑性和可维护性。​

三重化冗余（TMR）架构保障可靠性​

采用先进的 TMR 架构，模块内部针对每个输出通道均设置了三重独立的 32 位微处理器进行控制和监测。即使某个通道的某一处理单元出现故障，另外两个相同单元仍能正常工作，并通过内部的安全层硬件表决器对数据进行实时表决，确保输出的准确性和可靠性。这种设计极大地降低了因单个通道故障而导致系统误动作或失效的风险，保障了系统在恶劣工业环境下长时间稳定运行，满足安全关键型应用对可靠性的极致要求。​

全面自动诊断与自我测试​

模块具备全面且自动的诊断和自我测试功能。在运行过程中，持续对每个输出通道的电流、电压等关键参数进行测量，同时针对通道可能出现的卡住导通或卡住关断等故障进行实时检测。一旦发现异常，能够快速定位故障点，并通过模块上的指示灯或系统反馈及时通知用户。全面的诊断和自我测试功能极大地缩短了故障排查时间，提高了系统的可用性，减少了因设备故障导致的生产中断时间。​

自动线路监测功能​

每个输出通道均支持自动线路监测，可实时检测现场布线和负载设备是否存在开路或短路故障。这一功能能够提前发现潜在问题，避免因线路故障引发的设备损坏或生产事故，进一步提升了系统的安全性和稳定性。用户可以通过模块的配置对线路监测功能进行灵活设置，以适应不同现场环境和设备要求。​

过流保护与无外部保险丝设计​

每个输出电路均内置自动过流保护功能，无需额外安装保险丝。当出现过流情况时，能够迅速切断电路，有效防止因过流导致的设备损坏和火灾隐患。这种设计不仅提高了系统的安全性，还减少了维护工作量，避免了因更换保险丝带来的停机时间，确保生产过程的连续性。​

事件顺序记录（SOE）功能​

模块提供板载事件顺序记录（SOE）报告功能，分辨率高达 1ms。当输出状态发生变化时，会自动触发 SOE 记录条目，通过对输出状态变化的精确时间标记，为后续的故障分析和系统优化提供详细的数据支持。输出状态通过模块内部的电压和电流测量自动确定，保证了记录的准确性和可靠性。​

应用领域​

石油化工行业​

在石油化工生产中，ROCKWELL T8461用于控制各类关键设备，如紧急切断阀、泵的启停、火炬系统的控制等。在发生火灾、气体泄漏等紧急情况时，模块能够迅速响应控制系统的指令，通过其 40 个输出通道精准控制相应设备动作，及时切断危险物料输送、启动安全保护装置，防止事故的扩大，保障工厂的人员安全和生产设施安全，确保整个生产过程在安全的框架内运行。​

电力行业​

在发电站和变电站的自动化控制系统中，T8461可用于控制电气设备的分合闸操作，如断路器、隔离开关等。通过其高可靠性的输出控制，确保电力系统在正常运行和故障情况下的准确动作，维持电力供应的稳定性。同时，在电力设备的保护系统中，该模块能够根据故障检测信号，快速控制相应的保护设备动作，切除故障设备，避免故障范围扩大，保障电力系统的安全可靠运行。​

制造业​

在汽车制造、电子制造等大规模制造业的自动化生产线中，ROCKWELL T8461用于控制机器人、自动化装配设备、传输带等设备的运行。通过精准的输出控制，实现生产线的高效、稳定运行，提高生产效率和产品质量。例如，在汽车装配线上，可控制机器人的动作，完成零部件的精确安装；在电子制造中，能控制自动化检测设备的启动和停止，确保产品质量检测的准确性和一致性。​

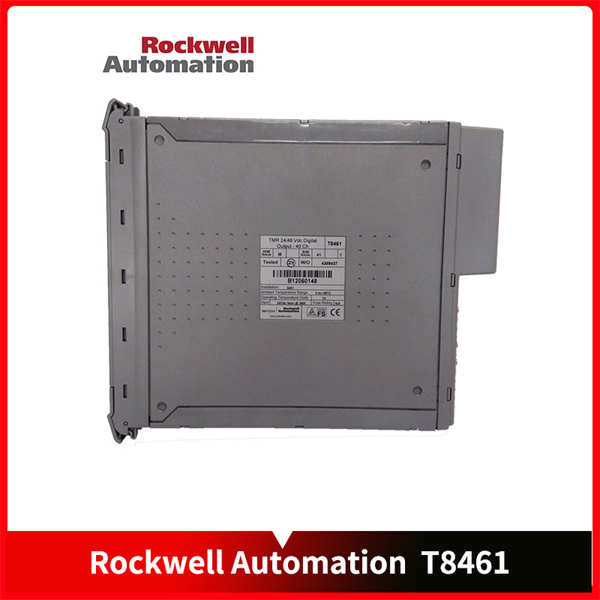

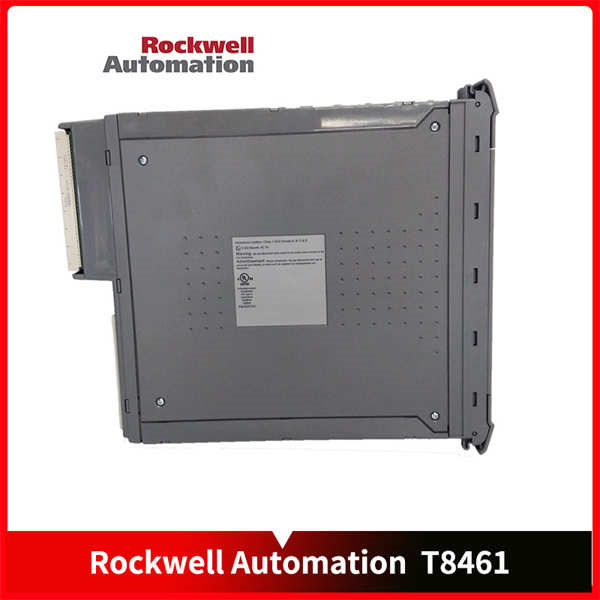

ROCKWELL T8461

相关产品​

适配机箱​

为ROCKWELL T8461提供稳定的安装平台和必要的电气连接，确保模块在系统中的可靠运行，与模块协同构建起完整的工业自动化控制架构。不同型号的机箱可根据实际应用场景和系统规模进行选择，满足多样化的工业需求。​

外部隔离栅​

由于T8461未被批准直接连接到危险区域，因此需要搭配外部隔离栅使用。外部隔离栅能够在危险区域与安全区域之间建立可靠的隔离屏障，防止危险能量进入危险区域，确保在易燃易爆等危险环境下的安全使用，与T8461共同保障系统的安全性。​

ICS Triplex 控制器​

作为T8461的核心控制单元，与T8461紧密协作。控制器根据系统的逻辑要求和采集到的现场数据，向T8461下达控制指令，T8461则按照指令准确控制现场设备的动作。两者协同工作，完成对工业生产过程的精确控制和安全防护。​

现场设备​

T8461的控制对象，包括各类执行器、阀门、电机等。这些现场设备接收T8461输出的控制信号，执行相应的动作，实现工业生产过程的自动化控制。T8461与现场设备共同构成了完整的工业自动化执行体系。​

安装与维护​

安装前准备​

在安装ROCKWELL T8461之前，需确保适配机箱已正确安装并牢固固定，机箱接地良好，接地电阻符合安全标准。仔细检查系统电源和现场电源，保证电压稳定在规定范围内，且电源的纹波系数满足要求。清理机箱插槽，避免灰尘、杂物影响模块安装和电气连接。根据实际应用场景，选择合适的外部隔离栅，并提前规划好布线方案，确保模块与现场设备之间的线缆连接安全、整齐，避免线缆交叉干扰和过度拉伸。同时，确认现场设备的工作电压、电流等参数与T8461的输出规格相匹配。​

维护建议​

定期利用系统自带的诊断功能对T8461进行全面检查，查看通道状态、故障报警信息以及数据传输的准确性。每月对模块的接线端子进行紧固，防止因振动或环境因素导致接线松动，影响信号传输质量。对于使用频繁的通道，可适当增加检查频率，关注其性能变化。若发现模块故障，首先排查外部供电、连接线缆以及现场设备是否正常，排除外部因素后，再对模块内部进行检测。如需更换模块，必须选用同型号的ROCKWELL T8461，并在更换后进行全面的系统测试，包括通道功能测试、冗余功能测试、线路监测功能测试等，确保新模块与整个系统的兼容性和稳定性，恢复系统的正常运行。
