工业“心跳”守护神！BENTLY 3500/42M 176449-02 3500系列核心，精准监测无死角！

描述

BENTLY 3500/42M 176449-02 是 BENTLY Nevada（现属贝克休斯）专为旋转机械设备设计的四通道振动监测模块，隶属于 3500 系列机械状态监测系统。该模块可实时采集地震传感器、速度传感器或加速度传感器的信号，通过高精度信号处理与智能算法，提供振动幅值、轴承状态、轴位移等关键参数的监测与分析，支持与 BENTLY 3500 框架及第三方系统的无缝集成，适用于石油化工、电力、冶金等高可靠性要求的工业场景。其核心价值在于通过早期故障预警与精准数据支持，降低设备停机风险，优化维护策略。

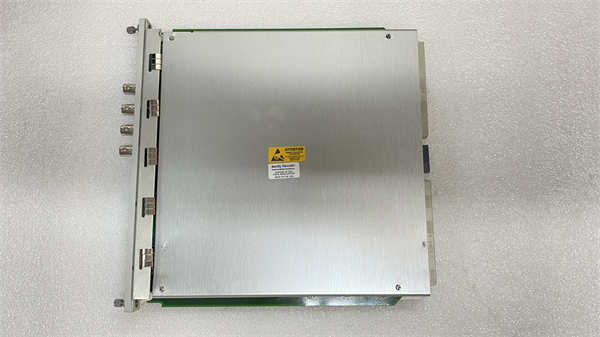

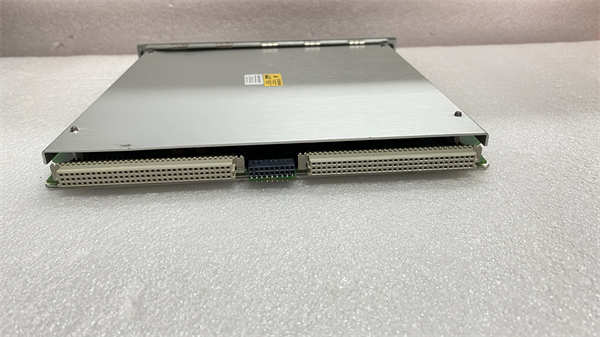

BENTLY 3500/42M 176449-02

技术规格

核心功能与特点

多维度机械状态监测

1. 振动分析：支持径向振动、轴位移、差胀、偏心等参数测量，通过 24 位高精度 ADC 实现 ±0.33% 满量程精度。
2. 轴承状态评估：内置 REBAM®（滚动轴承分析模块），可检测轴承磨损、松动等早期故障，输出轴承健康指数。
3. 温度监测：部分型号支持温度传感器接入，提供设备热状态的综合评估。

智能报警与保护机制

1. 可编程阈值：用户可自定义报警（警告 / 危险）设定点，支持延时触发与旁路功能，避免误报警。
2. 冗余设计：支持双通道信号交叉验证，当单通道故障时自动切换至冗余通道，确保监测连续性。
3. 实时响应：控制周期低至 1ms，可快速触发继电器输出或向 DCS 系统发送停机指令。

灵活扩展与兼容性

1. 模块化集成：可与 3500 框架中的电源模块（3500/15）、接口模块（3500/20）、继电器模块（3500/32）等无缝协同。
2. 传感器适配：兼容 BENTLY 3300XL、330180-50-00 等主流电涡流传感器，支持 M12 插头快速连接。
3. 协议互通：通过 Modbus RTU 或 Ethernet/IP 协议，可直接对接 PLC、SCADA 系统或 BENTLY System 1® 状态监测软件。

工业级可靠性设计

1. 环境耐受：通过 15g 抗冲击与 5-150Hz 宽频抗振动测试，适应冶金、矿山等强振动环境。
2. 长寿命运行：全金属外壳与无风扇设计，减少机械磨损，支持 – 40°C 至 + 85°C 宽温运行。
3. 数据保护：内置锂电池支持断电后参数记忆，确保组态数据不丢失。

应用领域

石油化工行业

1. 在天然气压缩机监测中，3500/42M通过 Modbus 协议连接 DCS 系统，实时采集振动速度与轴位移数据。当振动幅值超过预设阈值时，模块触发继电器切断驱动电机电源，并通过 4-20mA 信号向中控室发送报警，防止压缩机叶轮损坏导致的生产中断。

电力能源行业

1. 在火力发电厂汽轮机监测中，模块成对组态为径向振动与差胀监测模式，通过 PROFINET 协议将数据传输至 BENTLY 3500 框架。操作人员可通过框架接口模块的 RS232 端口下载趋势曲线，分析汽轮机启动过程中的轴系稳定性，优化暖机时间以减少金属疲劳。

冶金与重型制造

1. 在轧钢机主传动系统中，3500/42M接入加速度传感器，监测齿轮箱的振动频谱。通过 REBAM® 算法识别齿轮啮合频率异常，提前预警齿轮磨损，避免突发故障导致的生产线停机。模块同时支持与 MES 系统的数据交互，实现预测性维护计划的自动排程。

相关产品

1. BENTLY 3500 框架：支持 14 槽或 7 槽配置，提供电源、通信与模块扩展能力，如 3500/05（全尺寸）、3500/05 Mini（紧凑型）。
2. BENTLY 3300XL 传感器：高精度电涡流传感器，与3500/42M配套使用，覆盖 0-25mm 位移测量范围。
3. BENTLY System 1® 软件：企业级状态监测平台，可接收3500/42M的实时数据，提供振动频谱分析、故障诊断与报表生成功能。
4. 3500/32 继电器模块：四通道固态继电器输出，可直接驱动声光报警或设备停机控制，与3500/42M组成完整保护回路。
5. 3500/20 框架接口模块：提供 RS232/RS422 通信接口，支持与上位机或其他 3500 框架的菊花链连接。

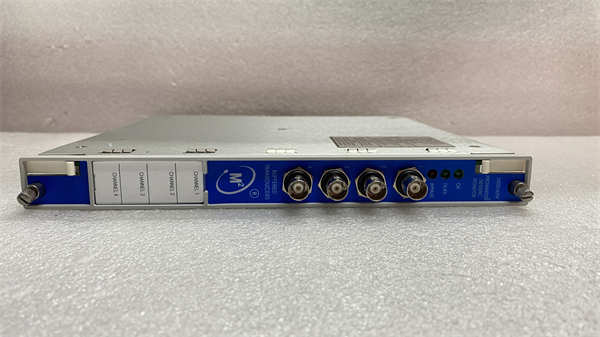

BENTLY 3500/42M 176449-02

安装与维护

安装要点

1. 环境要求：安装位置需远离变频器、电机等强电磁干扰源，建议与干扰源保持至少 30cm 距离。
2. 框架集成：将模块插入 3500 框架的指定插槽，确保 DIN 导轨安装牢固。使用屏蔽双绞线连接传感器，屏蔽层单端接地以减少噪声干扰。
3. 电源配置：通过 3500/15 电源模块供电，建议采用冗余电源设计（双电源模块）以提高可靠性。

维护建议

1. 定期检查：每月清洁模块表面灰尘，检查传感器接线端子是否松动。通过框架组态软件查看模块状态 LED（OK/TX/RX），确认通信正常。
2. 数据备份：每季度通过 BENTLY 3500 组态软件备份项目文件，防止参数丢失。当模块固件升级后，需重新加载组态数据并验证功能。
3. 故障处理：若出现传感器信号丢失，首先检查探头间隙是否在规格范围内（如 3300XL 传感器为 1.27mm±0.25mm），其次通过模块前面板的缓冲输出接口测量原始信号，判断是传感器故障还是模块内部问题。
