工业心脏:ABB XVC724BE101 3BHE009017R01 控制板卡,精度与可靠的化身!

ABB XVC724BE101 3BHE009017R01是 ABB 专为工业自动化设计的高性能励磁控制模块,属于其 UNITROL 系列励磁系统的核心组件。作为高压变频器和伺服驱动系统的关键控制单元,ABB XVC724BE101 3BHE009017R01集成了精密控制算法与多协议通信能力,可实现高功率电机的转速、转矩精确调节,广泛应用于电力、冶金、石化等对可靠性要求极高的场景。其紧凑设计(120 mm x 165 mm x 50 mm)和 IP20 防护等级,确保在 – 40°C 至 70°C 的严苛环境中稳定运行,同时支持 Modbus RTU、EtherNet/IP 等通信协议,可无缝接入 DCS 或 PLC 系统,优化工业流程效率。

分类:

描述

ABB XVC724BE101 3BHE009017R01是 ABB 专为工业自动化设计的高性能励磁控制模块,属于其 UNITROL 系列励磁系统的核心组件。作为高压变频器和伺服驱动系统的关键控制单元,ABB XVC724BE101 3BHE009017R01集成了精密控制算法与多协议通信能力,可实现高功率电机的转速、转矩精确调节,广泛应用于电力、冶金、石化等对可靠性要求极高的场景。其紧凑设计(120 mm x 165 mm x 50 mm)和 IP20 防护等级,确保在 – 40°C 至 70°C 的严苛环境中稳定运行,同时支持 Modbus RTU、EtherNet/IP 等通信协议,可无缝接入 DCS 或 PLC 系统,优化工业流程效率。

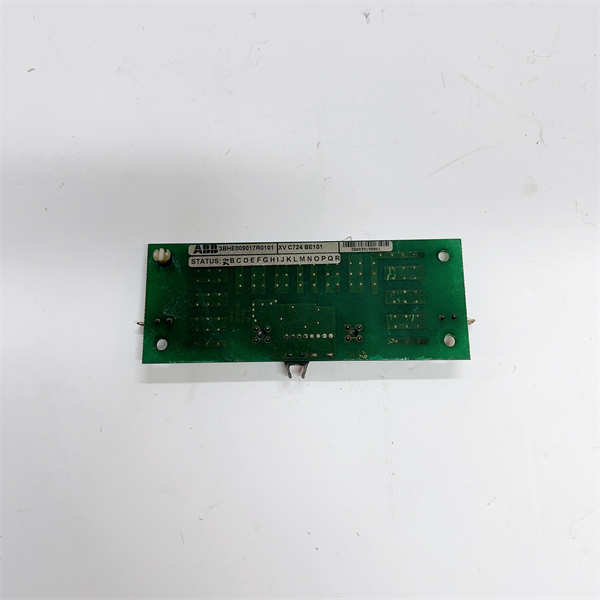

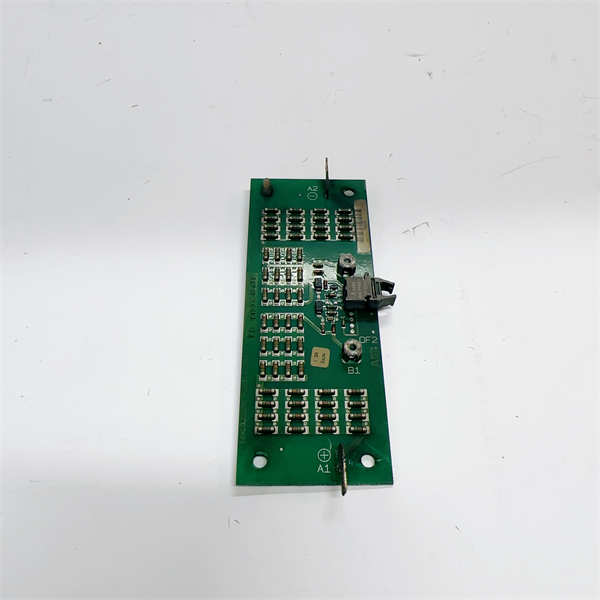

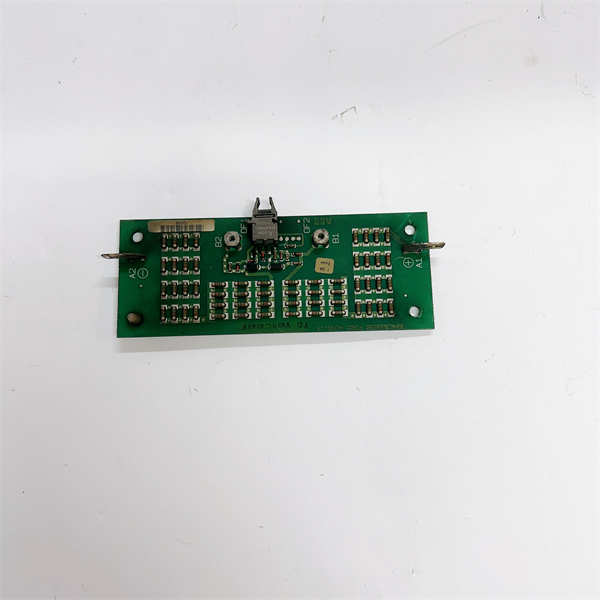

ABB XVC724BE101 3BHE009017R01

ABB XVC724BE101 3BHE009017R01

技术规格

参数名称 参数值
产品型号 XVC724BE101 3BHE009017R01
制造商 ABB
产品类型 励磁控制模块 / 通信模块
处理器 32 位 ARM Cortex-M3,主频 400MHz
内存配置 2GB DDR3 RAM + 128MB 闪存
通信协议 Modbus RTU、EtherNet/IP、CAN、RS-485
I/O 接口 多路模拟量输入 / 输出、数字量输入 / 输出,支持光电隔离
工作温度 -40°C 至 70°C
防护等级 IP20(防尘)
物理尺寸 120 mm x 165 mm x 50 mm
安装方式 面板或 DIN 导轨安装
冗余支持 支持热插拔冗余配置
电源电压 24V AC/DC 或 230V AC(具体配置可选)

主要特点和优势

  1. 高精度电机控制ABB XVC724BE101 3BHE009017R01内置自适应控制算法,可实现伺服电机转速精度 ±0.01%、转矩响应时间 < 1ms,适用于半导体封装、精密电子制造等对运动控制要求极高的场景。例如,在某汽车生产线中,该模块通过实时调节机械臂关节电机参数,将焊接定位误差降低至 ±0.05mm,显著提升产品一致性。
  2. 多协议兼容与灵活通信:支持 Modbus RTU、EtherNet/IP 等多种工业协议,可与第三方 PLC、DCS 系统无缝对接。其 EGD 网络配置功能允许通过图形化界面快速构建分布式控制系统,简化多设备协同调试流程,减少 90% 以上的回路检查工时。
  3. 高可靠性与环境适应性:采用工业级元件和抗干扰设计,可在 – 40°C 至 70°C、湿度 5-95%(非冷凝)环境中稳定运行。某石化企业在高温高压的裂解装置中部署该模块后,连续运行 18 个月无故障,维护成本降低 30%。
  4. 模块化设计与易维护性:支持热插拔更换模块,配合 ABB ControlFlash 工具可快速完成固件升级。其内置故障诊断机制可自动定位异常点,例如通过 LED 指示灯和 Modbus 寄存器实时反馈通信状态,缩短平均修复时间(MTTR)至 15 分钟以内。

应用领域

ABB XVC724BE101 3BHE009017R01在工业自动化中具有广泛应用:



  • 电力行业:作为 UNITROL 系列励磁系统的核心模块,用于同步发电机的励磁控制,确保电网稳定性。例如,在某火电厂中,该模块通过调节励磁电流,将发电机电压波动控制在 ±1% 以内,满足电网并网要求。
  • 工业驱动与运动控制:在高压变频器系统中,ABB XVC724BE101 3BHE009017R01作为主控制板,协调多板卡实现电机的平滑启停和能量优化。某钢铁厂通过该模块将轧机电机能耗降低 12%,同时延长设备寿命 20%。
  • 自动化生产线:在电子装配线中,该模块通过 RS-485 接口与机器人控制器联动,实现高精度取放操作。其多轴协同控制功能可同时处理 20 个以上运动轴,满足 3C 产品组装的高节拍需求。
  • 测试与仿真系统:在电机测试台架中,ABB XVC724BE101 3BHE009017R01模拟不同负载条件,实时采集扭矩、温度等数据,为产品研发提供可靠依据。

相关产品

  • ABB UNITROL 6000 励磁系统:与ABB XVC724BE101 3BHE009017R01配套使用,提供完整的发电机励磁控制解决方案。
  • ABB S800 I/O 模块:支持分布式 I/O 扩展,通过 EtherNet/IP 与ABB XVC724BE101 3BHE009017R01连接,实现远程信号采集与控制。
  • ABB XVC772A101 控制板:同系列高压变频器控制模块,适用于更大功率的电机驱动系统。
  • ABB 5SHY3545L0014 晶闸管模块:与ABB XVC724BE101 3BHE009017R01配合使用,实现高压变频器的功率变换功能。
  • ABB Panel 800 HMI:通过 Modbus 协议与ABB XVC724BE101 3BHE009017R01通信,提供直观的设备监控界面。
  • ABB IRC5 机器人控制器:用于机器人运动控制,与ABB XVC724BE101 3BHE009017R01协同实现自动化产线的精准协作。

安装与维护

安装前准备



  • 环境评估:确保安装环境温度在 – 40°C 至 70°C 之间,湿度不超过 95%(非冷凝),并远离强电磁干扰源(如变频器、变压器)。机柜需预留至少 80cm 的前后空间,便于散热和接线操作。
  • 硬件检查:开箱后核对模块型号(XVC724BE101 3BHE009017R01)及配件(如端子排、通信电缆)是否齐全,使用万用表检测电源输入电压是否稳定(24V DC 或 230V AC)。
  • 软件配置:通过 ABB Studio 5000 或第三方工具(如 VisiLogic)加载预配置的控制程序,设置通信参数(如 Modbus 从站地址、波特率)。

维护建议



  • 日常巡检:通过模块 LED 指示灯检查运行状态,重点关注通信(COMM)和故障(FAULT)指示灯。每季度清洁散热孔和滤网,防止灰尘堆积影响性能。
  • 定期保养:每年使用标准信号源对模拟量输入模块进行精度校准,误差应控制在 ±0.1% 以内。每 2 年更换冗余电源模块的备用电池,确保数据存储不丢失。
