WhatsApp: 描述
EMERSON 1X00781H01L 高可靠性 DIN 导轨电源模块是工业自动化控制系统的核心供电组件，专为 Emerson Ovation 和 DeltaV 系统设计，适用于石油化工、电力、制药等高可靠性要求的行业。作为 Emerson 工业控制产品线的关键成员，1X00781H01L支持双路冗余输入（AC 100-240V 或 DC 110-150V），提供稳定的 24V DC 输出（持续 10A，峰值 15A），可同时为控制器、I/O 模块及现场设备供电，确保系统在复杂工况下的连续运行。
该模块采用无风扇紧凑型设计（尺寸 8×6×5 cm，重量 0.8kg），可直接安装于标准 DIN 导轨，节省控制柜空间。其内置智能诊断引擎实时监测输入过压、输出过载及模块温度，并通过 LED 指示灯和 Modbus 寄存器反馈状态，有效避免因电源故障导致的系统停机。1X00781H01L符合 CE、UL 等国际认证，支持 – 20°C 至 + 60°C 宽温运行，适用于海上平台、炼油厂等恶劣环境。
在自动化系统中，1X00781H01L扮演着 “电力心脏” 的角色。其双二极管组冗余架构可确保单点故障不影响供电连续性，满足 SIL 2 安全等级要求。例如，在燃气轮机控制系统中，1X00781H01L通过冗余供电为 Ovation 控制器和传感器提供稳定电力，确保机组在高温、高振动环境下的可靠运行。

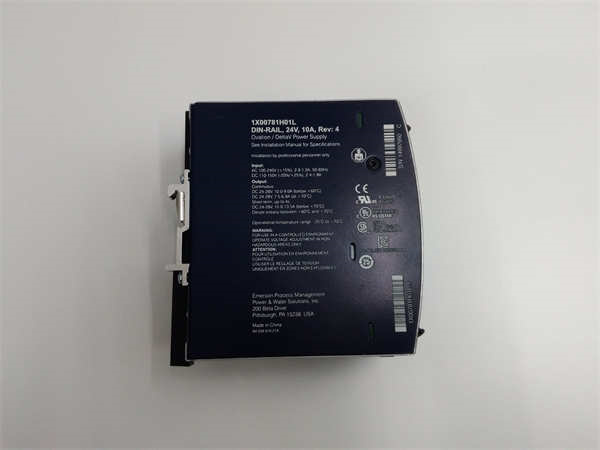

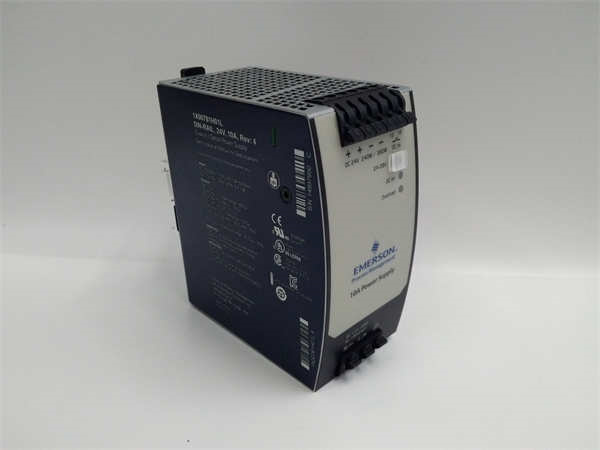

EMERSON 1X00781H01L
技术规格
| 参数名称 | 参数值 |
| 产品型号 | 1X00781H01L |
| 制造商 | Emerson |
| 产品类型 | 紧凑型冗余 DIN 导轨电源模块 |
| 输入电压范围 | AC 100-240V（50/60Hz）或 DC 110-150V |
| 输出电压 | 24V DC（±5%），持续 10A，峰值 15A（4 秒） |
| 效率 | ≥85%（典型负载） |
| 纹波电压 | ≤50mV RMS |
| 通信协议 | 支持 Modbus RTU（通过网关模块） |
| 工作温度 | -20°C 至 + 60°C（-4°F 至 + 140°F） |
| 安装方式 | 标准 DIN 导轨安装，支持垂直或水平方向 |
| 防护等级 | IP20（面板安装时） |
| 尺寸 | 80mm（高）× 60mm（宽）× 50mm（深） |
| 认证 | CE、UL（工业控制类） |
主要特点和优势
双路冗余供电架构：1X00781H01L支持 AC 和 DC 双输入冗余，可自动切换主备电源，确保在一路输入故障时仍能维持供电。例如，在数据中心备用电源系统中，该模块可无缝切换市电与 UPS 供电，保障关键设备的持续运行。
智能诊断与保护：模块内置过压、欠压、短路保护电路，可在异常时快速切断输出并触发报警。其 LED 指示灯直观显示输入状态、输出负载及故障类型，减少人工巡检工作量。例如，在制药厂洁净室控制系统中，1X00781H01L的实时诊断功能可提前预警电源异常，避免生产批次质量问题。
高密度与低功耗设计：以 10A 持续输出能力实现同类产品中最小体积，单模块可替代传统双电源方案，降低控制柜成本。其无风扇设计减少机械磨损，MTBF（平均无故障时间）超过 10 万小时，适合长期无人值守场景。
多系统兼容性：兼容 Emerson Ovation、DeltaV 及第三方 DCS/PLC 系统，支持与 Rockwell ControlLogix、Siemens S7 等平台通过 Modbus RTU 通信。例如，在汽车生产线中，1X00781H01L可为 PLC 和机器人控制器提供统一供电，简化系统架构。
应用领域
- 石油化工行业
在炼油厂的催化裂化装置中，1X00781H01L为 Ovation 控制器和现场阀门定位器提供冗余供电，确保在高温、高腐蚀性环境下的稳定运行。当某路输入电源故障时，模块自动切换至备用电源，避免因供电中断导致的联锁停机。
- 电力行业
在火电厂的汽轮机控制系统中，1X00781H01L为振动监测模块和温度变送器供电，其宽温设计可适应 – 40°C 至 + 85°C 的极端环境。例如，在北方冬季的露天变电站中，该模块仍能稳定工作，保障电力系统的实时监控。
- 制药与食品饮料
在无菌灌装生产线中，1X00781H01L为洁净室空调控制系统供电，其无风扇设计避免尘埃积聚，符合 GMP 标准。模块的智能诊断功能可实时监测供电质量，确保生产环境的温湿度控制精度。
- 智能制造
在汽车总装车间的 AGV 调度系统中，1X00781H01L为充电桩控制系统和障碍物传感器供电，支持 Modbus RTU 与 MES 系统交互，实现 AGV 自动充电和路径规划。其冗余设计可确保在产线高负荷运行时的供电可靠性。

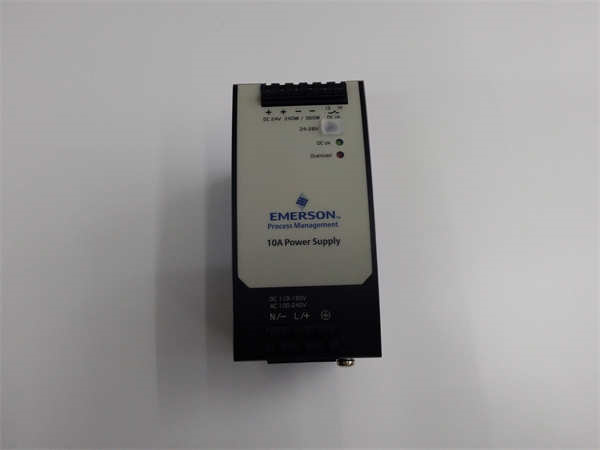

EMERSON 1X00781H01L
相关产品
| 型号 | 关系 / 区别 |
| 1C31194G01 | 24V DC 电源模块，与1X00781H01L同系列但输出电流较低（5A），适合小规模系统。 |
| 1X01047H01L | 高功率版本（20A 持续输出），适用于大型 DCS 系统或需多设备供电的场景。 |
| 1B30035H01 | I/O 端子底座，需与1X00781H01L配套使用，提供信号隔离和接线端子。 |
| OVATION 3500/92 | 通信网关模块，支持1X00781H01L与 DCS 系统的 Modbus RTU 或 Profibus DP 通信。 |
| 1X00691H01 | 前代产品，单输入设计，已逐步被1X00781H01L替代，适合老旧系统升级。 |
安装与维护
安装前准备：
确认控制柜已安装标准 DIN 导轨，并完成接地和抗干扰布线。使用防静电腕带操作1X00781H01L模块，避免静电损坏电路板。检查输入电源电压是否在 100-240V AC 或 110-150V DC 范围内，确保接线端子紧固。对于冗余配置，需连接两路独立输入电源。
维护建议：
日常巡检时每周检查 LED 指示灯状态，通过 Modbus 主站软件查看诊断寄存器，确认输出电压和负载电流是否正常。每 12 个月使用标准电源测试仪对模块进行输出精度校准，确保电压偏差≤±1%。每季度清洁模块表面灰尘，检查导轨安装螺丝是否松动，避免因振动导致接触不良。根据 Emerson 发布的安全公告，及时更新1X00781H01L的固件版本，修复潜在漏洞。
