工业安全核心：Bently Nevada 125768-01 隔离模块

描述

BENTLY 125768-01 模块的核心作用，是将位于安全区域的 3500 监测机架与位于危险区域的传感器（例如电涡流位移传感器、速度传感器等）进行电气隔离（Galvanic Isolation）。它内部集成了精密的齐纳二极管（Zener Diode）和限流电阻（Current Limiting Resistor），确保传输到危险区域的电压和电流被严格限制在不足以引燃可燃混合物的水平，这也就是所谓的本质安全原理。对于任何需要将现场传感器信号接入 3500 保护系统，且现场传感器位于 I.S. 区域的工况，BENTLY 125768-01 都是一个不可或缺的关键组件。它的型号编码 125768-01 通常对应于 3500/90 区域隔离模块的一个特定版本，确保了与各种本质安全型传感器的最佳匹配。

主要特点和优势

本质安全合规性：

BENTLY 125768-01 模块最重要的优势在于其本质安全认证。它通常符合全球主要的本质安全标准，如欧洲的 ATEX（Atmosphères Explosibles）指令和国际电工委员会的 IECEx（International Electrotechnical Commission System for Certification to Standards Relating to Equipment for Use in Explosive Atmospheres）标准。这意味着用户可以使用 BENTLY 125768-01 确保其旋转机械监测系统在危险环境中满足最严格的安全法规（Safety Regulations）要求，这不仅是负责任的表现，也是法律强制要求的。

优异的信号保真度：

安全隔离不能以牺牲测量精度为代价。BENTLY 125768-01 尽管限制了能量，但设计上最大限度地保证了来自电涡流探头（Proximity Probe）或速度计（Velometer）等传感器的原始信号（Raw Signal）的完整性。它采用高精度组件，确保信号在通过安全栅时，其幅值（Amplitude）和相位（Phase）的失真度（Distortion）极小，从而保证了后端 3500/42M 等监测模块接收到的数据准确可靠，不会影响后续的转子动力学分析（Rotor Dynamics Analysis）和保护功能。

灵活的安装与维护：

BENTLY 125768-01 模块的安装非常灵活，根据不同的应用需求和安全区域划分，它可以选择安装在 3500 机架内的专用插槽，也可以选择安装在机架附近的外部接线盒或 DIN 导轨上。这种模块化设计使得其维护和更换变得非常简便。在需要进行维护时，技术人员可以参照 125768-01 的详细说明，快速定位和更换模块，大大缩短了系统的平均修复时间（Mean Time To Repair, MTTR），这对任何持续生产环境下的关键资产（Critical Assets）都至关重要。此外，它通常支持多通道输入，一块 BENTLY 125768-01 可以同时对多个传感器信号进行隔离处理，提高了系统的集成度（Integration Level）和成本效益（Cost-Effectiveness）。

English Technical Overview:

The BENTLY 125768-01, often designated as a version of the 3500/90 Intrinsic Safety Barrier Module, is a paramount component in machinery protection systems deployed in Hazardous (Ex) Locations. Its fundamental technology leverages the Intrinsic Safety (IS) principle: limiting the electrical energy (voltage and current) that can be delivered to field devices in the dangerous area, even under fault conditions. This is achieved through precise Zener diodes and current-limiting resistors, ensuring that any spark produced is incapable of igniting the surrounding explosive gas mixture, thereby providing the highest level of personnel and asset safety.

This crucial module ensures regulatory compliance with international standards such as ATEX and IECEx, making the use of standard Bently Nevada proximity probes and velocity sensors feasible and safe in flammable environments. Despite its energy restriction function, the BENTLY 125768-01 is engineered for minimal degradation of the high-fidelity sensor signal, preserving the accuracy of vital measurements like shaft vibration and position. The module’s robust design and seamless integration capability within the 3500 Rack contribute directly to the overall system reliability (System Reliability) and maximize the mean time between failures (Mean Time Between Failures, MTBF) of critical turbomachinery in the energy and chemical sectors.

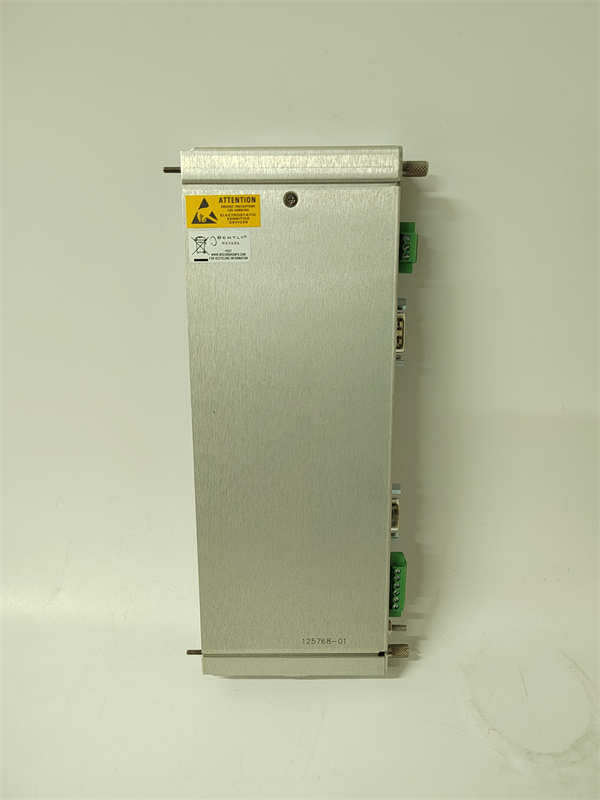

Bently Nevada 125768-01

BENTLY 125768-01 技术规格

参数名称	参数值
产品型号	125768-01
制造商	Bently Nevada (本特利内华达)
产品类型	区域隔离模块 / 本质安全栅
所属系列	3500/90 系列
隔离原理	齐纳二极管/限流电阻 (Zener Barrier/Resistor)
安全认证	符合 ATEX/IECEx/FM/CSA（具体取决于 -01 版本）
通道配置	典型 2 或 4 通道（取决于具体型号）
兼容传感器	电涡流探头、速度传感器等（I.S. 型）
安装方式	3500 机架或外部 DIN 导轨（取决于配置）
功耗	极低（主要为被动元件）
工作温度	工业宽温范围
信号衰减	极小（高保真度设计）

应用领域

BENTLY 125768-01 的应用领域就是那些对安全和连续性有着最高要求的工业心脏地带。它的存在是为了让关键旋转机械在爆炸性环境中也能得到最高等级的监测和保护。

石油天然气生产与炼化：在海上采油平台、陆上天然气压缩站以及炼油厂的核心区域，如催化裂化装置、加氢装置等，存在着大量易燃气体的可能性。这里的燃气轮机、大型离心压缩机的振动和轴位移传感器必须通过 BENTLY 125768-01 接入 3500 机架，确保监测功能不会成为潜在的点火源（Ignition Source）。这种合规性是项目验收的必要条件，也是保障日常运营安全的基础。

化工和精细化工：对于生产易挥发、易燃化学品的工厂，如乙烯、甲醇等生产线上的工艺泵、反应釜搅拌器以及大型循环风机，它们所处的环境通常被划分为 Zone 1 或 Zone 2 危险区域。BENTLY 125768-01 负责安全地将这些设备的振动状态数据传输到安全控制室，使得操作员可以进行**预测性维护（Predictive Maintenance）而无需担心引发安全事故。它的可靠性直接关系到工厂的风险评估（Risk Assessment）**等级。

发电厂燃料处理区：在燃气电厂或联合循环机组中，燃料处理和输送系统附近区域也属于危险区域。监测这些区域的关键阀门、燃气透平上的传感器需要 BENTLY 125768-01 进行隔离，确保在任何故障模式下，3500 保护系统都能在满足安全标准的前提下，持续有效地工作。

安装与维护

安装前准备：BENTLY 125768-01 的安装必须严格遵循其本质安全证书（I.S. Certificate）的要求和图纸。最关键的是本安接地：安全栅必须通过一个专用的、低阻抗的接地路径（Low Impedance Earth Path）连接到厂区的主等电位连接点，这是安全栅正常工作和导走故障电流的必要条件。在连接危险区域的传感器线缆之前，必须确保所有电缆的电容和电感总和不超过 BENTLY 125768-01 安全参数中规定的最大值。最后，确认 BENTLY 125768-01 模块的型号 125768-01 与现场危险区域的气体分组和温度等级完全匹配，这是法律合规性的重点。

维护建议：对 BENTLY 125768-01 模块的维护主要集中在接地连接和安全检查。由于其内部元件主要是无源器件，本身故障率极低。但必须定期检查安全栅的接地连接是否松动或腐蚀，因为接地的完整性是本质安全的生命线。
