工业安全卫士：ICS TRIPLEX T8461 40通道TMR输出卡 – 关键流程保护核心！

描述

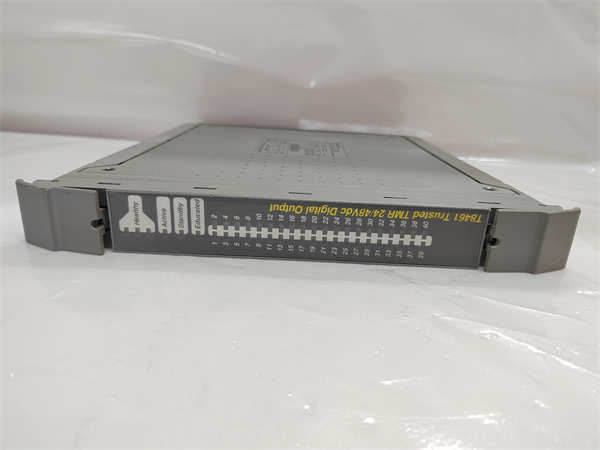

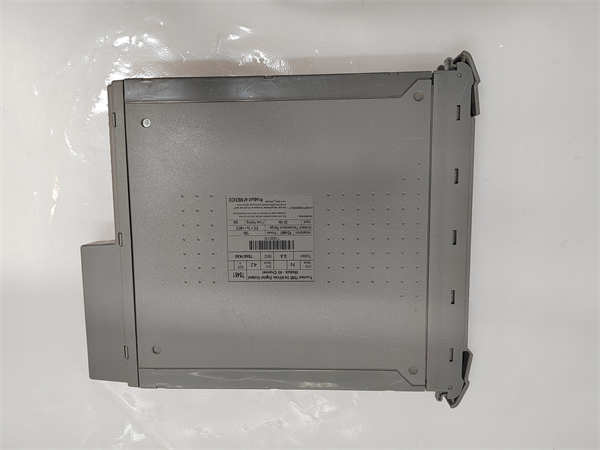

ICS TRIPLEX T8461 是一款专为Trusted®系列安全仪表系统（SIS, Safety Instrumented System）设计的高密度、三重模块冗余（TMR, Triple Modular Redundant）数字量输出（DO, Digital Output）模块。在石油化工、电力、核能等对安全要求极高的行业中，ICS TRIPLEX T8461 模块是紧急停车系统（ESD, Emergency Shutdown System）和燃烧管理系统（BMS, Burner Management System）中驱动执行机构的核心组件。它负责将安全控制器（Controller）的跳闸指令转化为对现场电磁阀、继电器或执行器的直接控制动作。

ICS TRIPLEX T8461 最核心的设计理念就是故障容忍（Fault Tolerance）。它不是简单的双重冗余，而是采用了三套完全独立的电路、处理器和信号路径来处理同一个输出逻辑。这三套系统（通常称为A、B、C切片）通过表决机制（Voting）来确定最终的输出状态。这意味着模块内部即使出现一次或两次故障，T8461 依然能够保持正确的输出状态，并且不会误动作，从而保证系统的安全完整性等级（SIL, Safety Integrity Level）达到最高的SIL 3级别。这款模块通常安装在Trusted®主控机架内，与TMR处理器协同工作，是实现高可用性（High Availability）和高安全性（High Safety）的基石。

ICS TRIPLEX T8461

主要特点和优势

T8461 能够在关键应用中脱颖而出，完全依赖于其独特且极致的安全设计：

真正的TMR结构： ICS TRIPLEX T8461 提供了40个独立的数字量输出通道，每个通道都内置了三重模块冗余结构。不同于简单的冗余系统，TMR架构允许单点故障（Single Point of Failure）甚至双点故障（Dual Point Failure）不中断（Non-Interrupting）系统运行。这种设计消除了因硬件故障而导致的误跳闸或拒绝跳闸的风险，是安全系统设计的“天花板”。

全面的在线自诊断： 模块的智能性体现在其内置的综合诊断（Comprehensive Diagnostics）功能上。T8461 能够自动线路监测（Automatic Line Monitoring），实时检测现场接线是否存在开路（Open Circuit）或短路（Short Circuit）故障，并将故障信息清晰地通过系统报告出来，同时不会影响正常输出。这种在线自检（Online Self-Test）功能每隔一定时间就会运行，保证硬件自身的健康状态始终处于监控之下，极大地提升了平均故障间隔时间（MTBF, Mean Time Between Failures）。

高速响应和SOE记录： 在紧急情况下，时间就是一切。T8461 的输出导通/关断延迟仅为0.5毫秒（ms），能够以极快的速度执行安全动作。同时，它提供了事件顺序记录（SOE, Sequence of Events）功能，事件分辨率可达1毫秒，这意味着在发生安全事故或跳闸时，工程师能够准确地知道哪个输出在哪个精确的时刻发生了状态变化，这对于事故分析（Incident Analysis）和故障追溯至关重要。

高隔离度和强保护： 每个输出通道都具有强大的光耦/电隔离（Opto/Galvanic Isolation），其脉冲耐受电压（Impulse Withstand Voltage）高达2500V DC，有效隔离了现场高压瞬变对控制模块的冲击。此外，每个输出通道都具备自动过流保护（Automatic Over-current Protection），一旦电流过载，它会自动保护电路，甚至无需外部熔断器（External Fuses），这简化了现场接线，也进一步提升了系统的可靠性（Reliability）。

The ICS TRIPLEX T8461 is recognized as a benchmark digital output module for Safety Instrumented Systems (SIS), engineered for unparalleled reliability and fault tolerance. Its primary technical strength is the implementation of Triple Modular Redundancy (TMR) across its 40 output channels. This architecture utilizes three independent slices for control logic and output actuation, ensuring that the system can sustain up to two simultaneous faults without compromising the safety function or causing a spurious trip—a necessity for achieving IEC 61508 SIL 3 Certification.

Key features include Automatic Line Monitoring (ALM) on every channel, which continuously verifies the integrity of the field wiring, detecting open and short circuits without interrupting the current output state. The module provides exceptional diagnostic coverage through internal Self-Testing Mechanisms, which run constantly to verify hardware health. Furthermore, the T8461 boasts a rapid 0.5ms Output Response Time, essential for time-critical Emergency Shutdown (ESD) applications, coupled with high-resolution Sequence of Events (SOE) reporting (1ms resolution) for precise forensic analysis post-incident. This combination of speed, diagnostic coverage, and redundancy makes the T8461 a cornerstone for high-integrity industrial safety control.

T8461 技术规格

应用领域

ICS TRIPLEX T8461 模块的应用领域非常集中，都是那些涉及到人身安全、重大设备保护和环境污染控制的高危工业场所。

石油化工和炼油厂：这是 T8461 的主战场，它被用于紧急停车系统（ESD）和消防及燃气系统（F&G, Fire and Gas System）中，负责控制关键阀门、泵和压缩机的安全跳闸。例如，在反应釜超温超压时，ICS TRIPLEX T8461 会输出指令关闭进料阀，防止爆炸或泄露。它的40通道高密度设计，在一个模块内就能管理大量的安全执行器。

电力和核能工业：在燃气轮机和蒸汽轮机的燃烧管理系统（BMS）中，以及核电站的反应堆保护系统（RPS, Reactor Protection System）中，T8461 是不可或缺的。它负责控制点火、燃料切断和紧急冷却系统，以毫秒级的速度响应危险工况，确保机组和反应堆的安全停车。

海上石油平台和管道输送：在海上平台这种环境恶劣、维护困难的地方，T8461 凭借其TMR故障容忍特性，能够确保系统在发生组件故障时，人员无需立即出海维修，保证生产的连续性和操作安全。在管道加压站，它控制泵和泄压阀，防止管道超压爆炸。

制药和精细化工：对于涉及到高毒性、高腐蚀性或易爆物质的生产流程，ICS TRIPLEX T8461 同样是首选的安全屏障。它确保在化学反应失控时，能可靠地执行通风、隔离或紧急中和等安全措施。

ICS TRIPLEX T8461

相关产品

T8461 模块是Trusted®安全系统的一部分，它需要与以下核心部件协同工作，才能组成完整的SIL 3安全回路：

T8110B 或 T8151B: Trusted®系列TMR主处理器（TMR Main Processor），是整个安全系统的“大脑”，负责执行安全逻辑，并将输出指令发送给 T8461。

T8310 或 T8311: Trusted®系列数字量输入模块（DI, Digital Input），用于采集现场的急停按钮、限位开关等安全信号，与 T8461 构成完整的安全回路。

T8431: Trusted®系列模拟量输入模块（AI, Analog Input），用于监测压力、温度等连续安全变量，其数据也由TMR处理器处理后，决定 T8461 的输出动作。

T8480: 典型的模拟量输出模块（AO, Analog Output），用于需要连续调节的安全回路（如限流控制），与 T8461 形成互补。

T8403: Trusted®系列的脉冲输入模块（Pulse Input），用于高精度转速监测等。

T8000 系列或 T9100 系列: Trusted®系统使用的机架（Chassis）和电源（Power Supply），是 T8461 的物理载体和供电保障。

安装与维护

安装前准备：在安装 ICS TRIPLEX T8461 之前，必须对机架和所有相关现场接线进行彻底的断电和安全锁定（LOTO），安全系统操作不得马虎。T8461 支持热插拔（Hot-Swapping），但为确保系统安全，建议在有系统工程师指导下进行。请务必使用原厂专用的接线端子（Field Terminal Assembly），并严格检查现场线路是否与 T8461 的40个输出通道一一对应。由于 T8461 自带自动过流保护，安装时不需要为每个通道额外安装外部保险丝，但这要求接线必须规范，以充分利用其内置的线路监测功能。

维护建议：对于 ICS TRIPLEX T8461 的维护，重点是预防性诊断而非故障排除。由于其TMR架构，系统本身具有极高的容错能力，因此日常维护主要在于监测其自诊断状态。工程师应定期通过Trusted®系统软件检查 T8461 的诊断状态（Diagnostic Status），特别是是否有线路故障（Line Fault）或内部故障（Internal Fault）的警告。
