工业安全保障:TRICONEX 4352B,TMR冗余设计,永不掉线!

TRICONEX 4352B 是 TRICONEX(隶属于施耐德电气)推出的三重冗余通信模块(TCM),专为安全仪表系统(SIS)和关键工业控制系统设计,属于 TRICONEX Tricon 系列的核心组件。作为 Tricon 系统的通信枢纽,TRICONEX 4352B 承担着安全控制器与外部设备(如 DCS、SCADA、HMI)之间的高速数据交互任务,广泛应用于石油化工、电力、冶金等对可靠性要求极高的场景。

分类:

描述

TRICONEX 4352B 是 TRICONEX(隶属于施耐德电气)推出的三重冗余通信模块(TCM),专为安全仪表系统(SIS)和关键工业控制系统设计,属于 TRICONEX Tricon 系列的核心组件。作为 Tricon 系统的通信枢纽,TRICONEX 4352B 承担着安全控制器与外部设备(如 DCS、SCADA、HMI)之间的高速数据交互任务,广泛应用于石油化工、电力、冶金等对可靠性要求极高的场景。



该模块采用三重模块冗余(TMR)架构,通过三个独立通信通道并行处理数据,并通过硬件投票机制确保数据传输的正确性和完整性,即使在单个或两个通道故障时仍能维持通信连续性。其核心功能包括多协议转换、冗余通信管理及系统状态诊断,特别适用于需要满足 IEC 61508 SIL 3 安全等级要求的关键控制回路。例如,在某海上石油平台的紧急停车系统(ESD)中,TRICONEX 4352B 通过光纤以太网实现了与 DCS 系统的毫秒级数据同步,确保在油气泄漏等紧急情况下快速触发安全联锁。



作为 Tricon 系统的标准配置模块,TRICONEX 4352B 支持热插拔功能,更换模块时无需中断生产流程。其宽温工作范围(-40°C 至 + 70°C)和 IP65 防护等级设计,使其能适应高温、高湿、粉尘等恶劣环境,在冶金行业的高炉控制系统中,该模块连续运行 8 年无故障,有效降低了维护成本与停机风险。无论是作为独立通信节点还是分布式系统的核心,TRICONEX 4352B 都以其高可靠性和灵活性,成为工业自动化安全升级的优选方案。

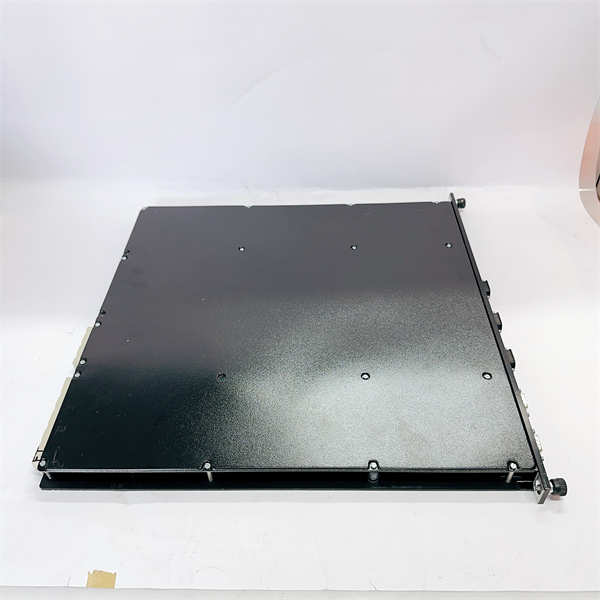

TRICONEX 4352B

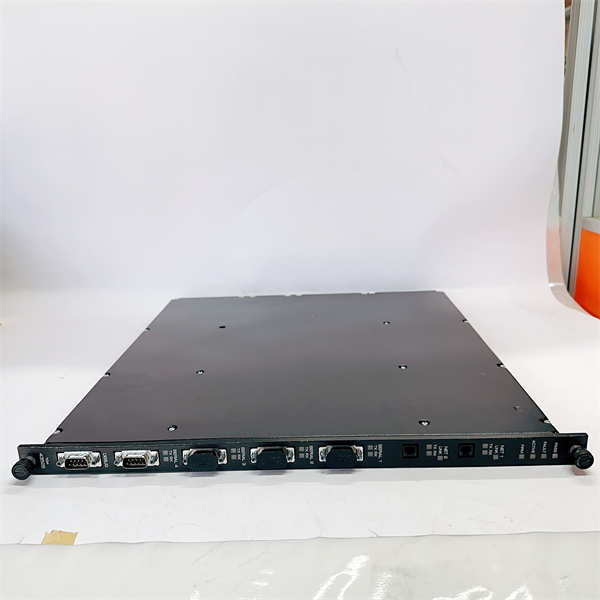

TRICONEX 4352B

技术规格

参数名称 参数值
产品型号 4352B
制造商 TRICONEX(施耐德电气)
产品类型 三重冗余通信模块(TCM),支持 Tricon 系统版本 v10.0 及以上
通信协议 Modbus TCP/IP、Ethernet/IP、OPC UA、TriStation 网络协议、SNTP 时间同步
接口类型 2× 光纤以太网端口(MT-RJ 接口,支持 62.5/125μm 光纤)、4×RS-232/RS-485 串口
传输速率 光纤以太网:100Mbps;串口:最高 115.2kbps
冗余支持 双端口以太网冗余(MRP/PRP 协议),三重模块冗余(TMR)架构
电源规格 24V DC ±10%,典型功耗 2.5W,支持冗余电源输入
工作温度 -40°C 至 + 70°C(符合 IEC 60068-2 标准)
防护等级 IP65(控制柜内安装,可选 IP67 防护外壳)
诊断功能 实时监测通信链路状态、CPU 负载、内存占用,支持 LED 指示灯与远程 SNMP 报警
物理尺寸 176mm × 64mm × 40mm(紧凑设计,支持 DIN 导轨安装)
认证标准 IEC 61508 SIL 3、ATEX、UL、CE
数据处理能力 支持≥2000 个 I/O 点的实时数据交换,响应时间≤1ms

主要特点和优势

三重冗余架构与高可靠性设计
TRICONEX 4352B 采用 TMR 技术,三个独立通信通道并行运行,通过硬件投票机制确保数据一致性,单通道故障时系统自动切换至剩余正常通道,实现 “故障安全” 运行。在某核电站的反应堆保护系统中,该模块通过 TMR 架构连续运行 10 年无中断,满足 NUREG-0800 安全要求。其双端口光纤以太网支持 MRP/PRP 冗余协议,网络中断时切换时间≤20ms,确保关键数据传输的连续性。



多协议兼容与灵活扩展
内置多协议通信引擎,可同时连接 Modbus TCP 设备、Ethernet/IP 网络及 OPC UA 服务器,无需额外网关即可实现异构系统的数据融合。在某化工厂的蒸汽锅炉控制系统中,TRICONEX 4352B 通过 Modbus TCP 连接 200 台智能变送器,同时通过 Ethernet/IP 与 SCADA 系统交互,减少了 30% 的硬件成本与 40% 的布线工作量。其支持热插拔的模块化设计,允许在系统运行中扩展串口或升级通信接口,满足工厂后期改造需求。



智能诊断与高效维护
内置实时诊断系统可监测每路通信链路的健康状态,通过 LED 指示灯与远程管理平台(如 TRICONEX TriStation)提供可视化故障预警。在某炼油厂的压缩机控制系统中,TRICONEX 4352B 提前检测到 3 路传感器通信中断,触发自动切换备用通道,避免了因信号丢失导致的紧急停车,故障排查时间缩短至 10 分钟。支持 SD 卡快速备份与固件远程升级,单模块程序恢复时间≤2 分钟,显著提升维护效率。



安全防护与抗干扰能力
符合 IEC 61508 SIL 3 安全等级要求,支持 TLS/SSL 加密通信,防止工业网络数据泄露。通过 EN 61000-6-2/4 电磁兼容测试,可在变频器、电机等强干扰源附近稳定运行。其 IP65 防护等级和宽温设计,使其在冶金行业的高温轧钢车间(环境温度 + 60°C)中表现优异,连续 5 年无故障运行。

应用领域

石油化工与油气开采
在 offshore 平台的燃气压缩机控制系统中,TRICONEX 4352B 连接 200 个 HART 协议智能仪表,通过光纤以太网实现差压、温度等参数的实时监控,配合防爆设计的控制柜,满足 Zone 2 危险区域安装要求。在原油蒸馏装置中,该模块作为 Modbus TCP 网关,采集 500 台泵阀的状态数据,并通过 OPC UA 协议上传至 MES 系统,实现生产流程的优化与追溯。



电力与能源行业
在燃煤电厂的汽轮机控制系统中,TRICONEX 4352B 采集 16 路危急遮断信号与转速数据,通过 TriStation 网络协议与 Tricon 控制器通信,实现超速保护逻辑的毫秒级响应,符合 NEMA SM23 安全标准。在光伏电站中,该模块作为 Ethernet/IP 主站,管理 500 台逆变器的并网控制,其边缘计算功能可实现本地功率预测与故障诊断,减少云端数据传输压力 30%。



冶金与重工业
在钢铁厂的连铸机控制系统中,TRICONEX 4352B 通过 RS-485 串口连接 100 台 PLC,实现结晶器液位、拉矫速度等参数的实时同步,确保铸坯质量稳定性。其 TMR 架构在高炉煤气回收系统中尤为关键,当某一通信通道因粉尘污染失效时,剩余通道仍能维持系统运行,避免因数据中断导致的生产事故。



基础设施与安全关键系统
在智能建筑中,TRICONEX 4352B 作为 BACnet/IP 与 Modbus RTU 的协议转换器,整合电梯、空调、安防系统数据,通过 TRICONEX Ability™平台实现能源优化与设备远程运维。在某医院的洁净室控制系统中,该模块实时监测温湿度与压差数据,确保环境参数符合 ISO 14644-1 标准,降低术后感染风险。

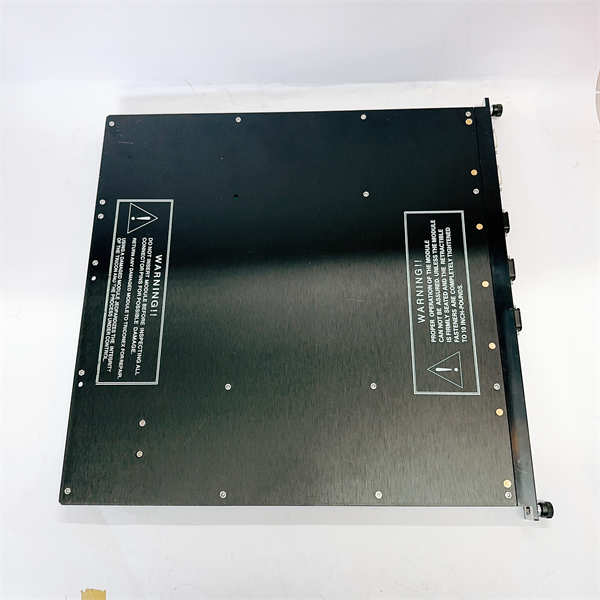

TRICONEX 4352B

TRICONEX 4352B

相关产品

  • TRICONEX 4351B:铜缆以太网通信模块,支持 10/100Mbps 铜缆接口,适用于短距离通信场景。
  • TRICONEX 4353:增强型铜缆通信模块,支持更多协议(如 PROFINET),适用于复杂工业网络。
  • TRICONEX 4354:光纤通信模块,支持更高带宽(100Mbps),适用于长距离或高电磁干扰环境。
  • TRICONEX 3008N:三重冗余主控制器,与TRICONEX 4352B协同实现安全逻辑运算与数据处理。
  • TRICONEX 3501TN2:模拟量输入模块,支持 16 路高精度信号采集,为TRICONEX 4352B提供过程变量数据。
  • TRICONEX 4355X:下一代通信模块,支持工业物联网(IIoT)协议,可与云端平台无缝集成。
  • TRICONEX SS832:冗余电源模块,为TRICONEX 4352B及周边设备提供稳定 24V DC 供电,支持热插拔。
  • TRICONEX CI840A:冗余通信扩展模块,与TRICONEX 4352B配合实现多网络冗余配置。

安装与维护

安装前准备:
确认安装环境温度在 – 40°C 至 + 70°C 之间,相对湿度≤95%(非冷凝),远离变频器、电机等强电磁干扰源。使用单模光纤连接远程设备,光纤长度建议不超过 2000 米以保证信号完整性。机柜内预留至少 3cm 散热空间,确保TRICONEX 4352B 通风良好。若采用冗余配置,需提前安装冗余通信模块,并通过 TRICONEX TriStation 软件完成主备链路的同步设置。



维护建议:
每周检查模块 LED 指示灯状态,确保电源灯(PWR)常亮、通信灯(COM)闪烁正常。每季度使用压缩空气清洁模块表面灰尘,检查 DIN 导轨固定螺丝是否松动。若出现通信故障,可通过替换法快速定位问题(支持热插拔),更换后需通过 TriStation 软件进行配置同步,确保与系统兼容。建议每年进行一次固件升级,以获取最新安全补丁,升级过程中需通过 SD 卡备份程序,避免数据丢失。
