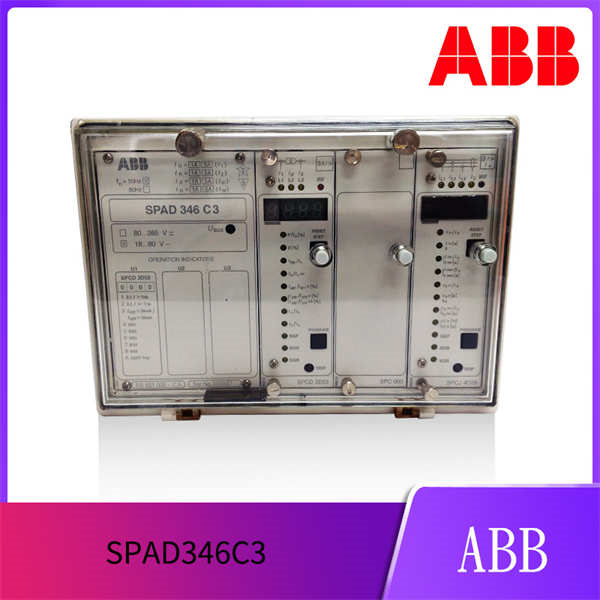

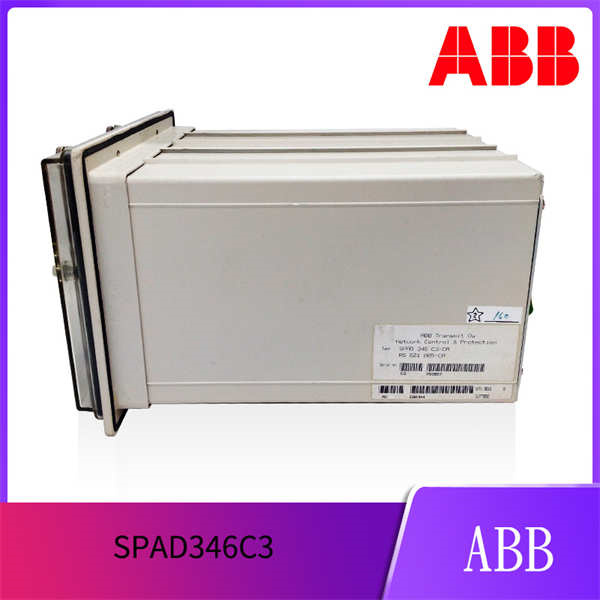

ABB SPAD346C3 是一款高性能数字式差动保护继电器，隶属于 ABB Relion 系列电力保护设备，专为电力系统关键设备（如变压器、发电机、电动机）提供精密故障防护。其核心功能包括：

1. 差动保护：通过实时比较设备两端的电流矢量，精准识别绕组短路、匝间故障等内部异常，动作时间小于 20ms。
2. 多重后备保护：集成过流保护、接地故障保护及五次谐波闭锁功能，可抵御变压器励磁涌流等外部干扰，避免误动作。
3. 智能诊断：内置故障录波功能，可记录电流波形与数字信号，支持远程参数整定与状态监控。
4. 宽域兼容：适配双绕组 / 三绕组变压器、发电机 – 变压器组等多种设备，支持 CT 变比数字校正与矢量组匹配。

5.

   ABB SPAD346C3

技术规格与设计特点

设计亮点：

• 抗干扰架构：采用双层屏蔽与数字滤波技术，可在强电磁环境（如变电站）中稳定运行，误动作率低于01%。
• 模块化集成：由三个独立模块组成 ——SPCD 3D53（差动保护）、SPCD 2D55（接地故障保护）、SPCJ 4D28（过流保护），支持灵活配置。
• 用户友好界面：配备 LED 状态指示灯与按键式操作面板，支持本地参数整定与故障代码查询。

应用场景

1. 电力系统：

• 变电站：保护主变压器免受相间短路、绕组接地等故障，通过五次谐波闭锁功能抑制励磁涌流干扰。
• 发电厂：为发电机 – 变压器组提供差动保护，配合过流后备保护实现全生命周期防护。
  2. 工业领域：
• 冶金行业：在高炉卷扬机电机中实时监测相间不平衡电流，防止过载烧毁。
• 石油化工：保护大型搅拌电机，通过接地故障保护避免漏电引发的安全事故。
  3. 轨道交通：
• 牵引变电所：为电力机车变压器提供差动保护，确保列车供电稳定性。

核心技术与功能解析

1. 差动保护算法：

• 二次谐波制动：通过检测差动电流中的二次谐波分量（>15% 基波），有效区分变压器励磁涌流与内部故障。
• 五次谐波闭锁：当五次谐波含量超过设定阈值（如 8%）时，闭锁差动保护，防止过励磁误动作。
  2. CT 变比校正：
• 支持宽范围数字式变比调整（如 100:1 至 2000:1），通过矢量组匹配功能消除相位差，确保保护精度达 0.1%。
  3. 通信与集成：
• 提供 RS-232/CAN 接口，可接入 SCADA 系统实现远程监控，支持 IEC 61850 协议升级。

ABB SPAD346C3

兼容性与配套产品

• 适配设备：

• 变压器：双绕组 / 三绕组电力变压器（容量≥5MVA）、发电机 – 变压器组。
• 电机：高压电动机（电压≥6kV）、变频驱动电机。
  • 配套模块：
• SPAD346C1/C2/C4：同系列差动保护继电器，支持多设备级联保护。
• SPCD 2D55：独立接地故障保护模块，可扩展零序电流监测功能。
• SPCJ 4D28：过流与接地故障组合模块，提供多级定时限 / 反时限保护。

安装与维护建议

1. 安装规范：

• 优先选择控制柜内垂直安装，距离发热元件（如断路器）至少 100mm，确保散热通道畅通。
• 采用屏蔽双绞线连接 CT/PT 信号，屏蔽层单端接地（接地电阻≤4Ω），避免电磁干扰。
  2. 调试步骤：
• 使用 ABB 专用软件（如 Relion Configurator）进行参数整定，包括差动启动值（通常为 0.2-0.5 倍额定电流）、制动斜率（0.3-0.7）。
• 执行模拟故障测试：注入2 倍差动电流，验证继电器动作时间≤20ms，信号输出触点闭合可靠。
  3. 维护周期：
• 日常检查：每月查看 LED 状态灯，确认 “运行” 指示灯常亮，“故障” 灯熄灭。
• 年度校验：使用继电保护测试仪模拟相间短路、接地故障等场景，校验保护动作值误差≤±5%。
