工业“守护神”：ABB REF615C-D HCFCACABANB2BAN1XD，原厂正品，稳定压倒一切！

描述

ABB REF615C-D HCFCACABANB2BAN1XD 是 ABB Relion® 系列专为中压配电系统设计的高性能馈线保护与控制继电器，集成保护、控制、测量及监视功能于一体。作为工业级智能电子设备（IED），ABB REF615C-D HCFCACABANB2BAN1XD 支持 IEC 61850 标准通信协议，可无缝融入数字化变电站架构，适用于径向、环形及网状配电网络，尤其在含分布式能源（如光伏、风电）的复杂场景中表现卓越。其核心功能包括多段式过流保护、灵敏接地故障检测、电压 / 频率异常防护及电能质量分析，可通过内置 Web 服务器实现远程参数整定与事件诊断。

该继电器采用紧凑型可插拔设计（177×177×201mm），支持 24-250V DC 宽幅供电，工作温度范围达 – 40°C 至 + 70°C，防护等级 IP54（可选 IP65 扩展），可抵御粉尘、油污及短暂水溅。ABB REF615C-D HCFCACABANB2BAN1XD 配置双以太网端口（支持 HSR/PRP 冗余协议）、RS-232/485 接口及 Modbus/DNP3 通信栈，兼容传统 CT/PT 或电子式传感器输入，满足不同电网接地方式（中性点不接地、电阻接地、直接接地）的保护需求。其内置的多频导纳接地保护算法，可在高阻接地网络中实现故障方向精准识别，灵敏度较传统方案提升 30% 以上。

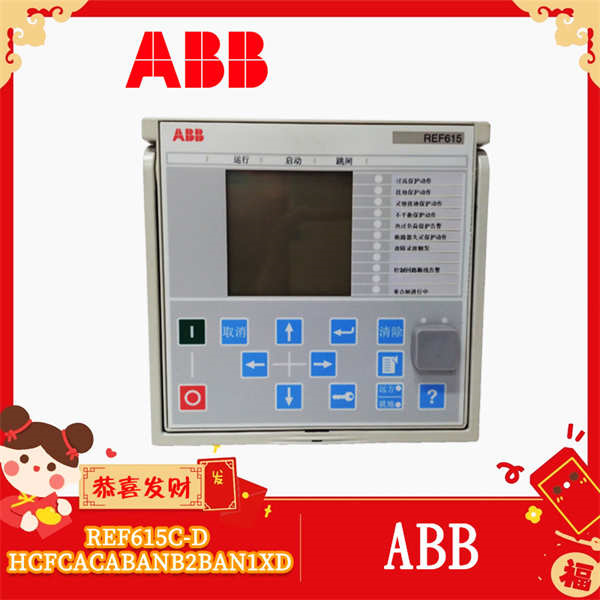

ABB REF615C-D HCFCACABANB2BAN1XD

技术规格

主要特点和优势

全场景保护与精准控制

ABB REF615C-D HCFCACABANB2BAN1XD 提供多维度保护策略：其过流保护支持自适应反时限曲线（标准 / 极端 / 非常反时限），可根据负荷特性动态调整跳闸阈值；接地故障保护集成零序电流与多频导纳双重判据，在中性点不接地系统中可检测低至 50mA 的泄漏电流。在某石化园区 66kV 变电站改造项目中，该继电器通过多频导纳算法成功识别间歇性弧光接地故障，将故障切除时间从传统方案的 200ms 缩短至 80ms，避免了电缆绝缘进一步损坏。

数字化变电站核心节点

作为 IEC 61850-9-2 LE 过程总线节点，ABB REF615C-D HCFCACABANB2BAN1XD 支持 SV 采样值直采与 GOOSE 快速跳闸，通信延迟小于 100μs。其双以太网端口可配置为 HSR 冗余环网，实现 “零切换” 通信可靠性，适用于对连续性要求极高的医院、数据中心供电系统。通过内置 Web 服务器，运维人员可远程访问实时波形、故障录波文件（分辨率 1ms）及事件日志，支持 PDF 格式导出审计报告。

智能运维与灵活扩展

继电器内置的健康度监测模块可实时评估 CT/PT 回路完整性、电源电压稳定性及内部元件老化状态，通过阈值报警提前预警潜在风险。其可插拔端子设计支持在线更换 I/O 模块（如扩展 8 路数字输入 / 输出），配合 ABB PCM600 配置工具，可在 15 分钟内完成功能重构。在某港口供电系统中，通过添加弧光保护模块（可选配件），ABB REF615C-D HCFCACABANB2BAN1XD 实现开关柜内部电弧故障的 20μs 级快速响应，将设备损坏风险降低 90% 以上。

多协议兼容与无缝集成

除 IEC 61850 外，该继电器还支持 Modbus TCP/RTU、DNP3.0 及 Profibus DP 协议，可直接对接第三方 SCADA 系统（如 GE Digital、Siemens WinCC）。其内置的 IEEE 1588 v2 精密时钟同步功能，可确保多间隔保护动作时间误差小于 1μs，满足广域差动保护对时间同步的严苛要求。在某风电汇集站项目中，ABB REF615C-D HCFCACABANB2BAN1XD 通过 Ethernet/IP 协议与逆变器通信，动态调整无功补偿策略，将并网点电压波动控制在 ±1.5% 以内，远超电网接入标准。

应用领域

电力传输与分配

在 110kV 智能变电站中，ABB REF615C-D HCFCACABANB2BAN1XD 作为馈线主保护，通过 IEC 61850 协议与母线保护装置联动，实现故障定位精度达 50 米，恢复时间从传统方案的 15 分钟缩短至 2 分钟。其支持的 “负荷转供” 功能，可在进线失电时自动闭合母联开关，确保医院、交通枢纽等关键负荷不间断供电。在中东某沙漠变电站中，该继电器在 65°C 高温环境下连续运行 3 年无故障，验证了其极端环境适应性。

工业自动化与能源管理

在石油炼化厂催化裂化装置中，ABB REF615C-D HCFCACABANB2BAN1XD 通过 Modbus TCP 协议与 DCS 系统集成，实时监测 6 台高压电机的电流、温度及振动数据，结合机器学习算法预测轴承故障，将计划外停机减少 40%。在某钢铁厂中，其功率方向保护功能成功识别逆向潮流，避免了自备电厂向公网倒送电引发的电网扰动。

可再生能源并网

在光伏电站 35kV 集电线路中，该继电器的 “孤岛检测” 功能可在电网失电后 0.1 秒内断开逆变器，防止非计划孤岛运行。其支持的 “低电压穿越” 策略，可在电网电压跌落至 20% 额定值时保持并网运行 625ms，提升可再生能源消纳率 12%。在某海上风电场中，ABB REF615C-D HCFCACABANB2BAN1XD 通过 HSR 冗余环网与主控系统通信，实现 100 台风机的实时状态监控，故障响应速度较传统方案提升 3 倍。

轨道交通供电

在地铁牵引变电所中，该继电器的 “双边联跳” 功能可在接触网短路时同时断开相邻两个变电所的断路器，将故障影响范围缩小至 1 个供电区间。其支持的 “断路器失灵保护”，可在断路器拒动时启动后备跳闸回路，确保地铁供电系统的高可靠性。在某高铁枢纽站中，ABB REF615C-D HCFCACABANB2BAN1XD 通过 IEEE 1588 v2 同步各变电所保护动作时间，实现牵引网的毫秒级协同保护。

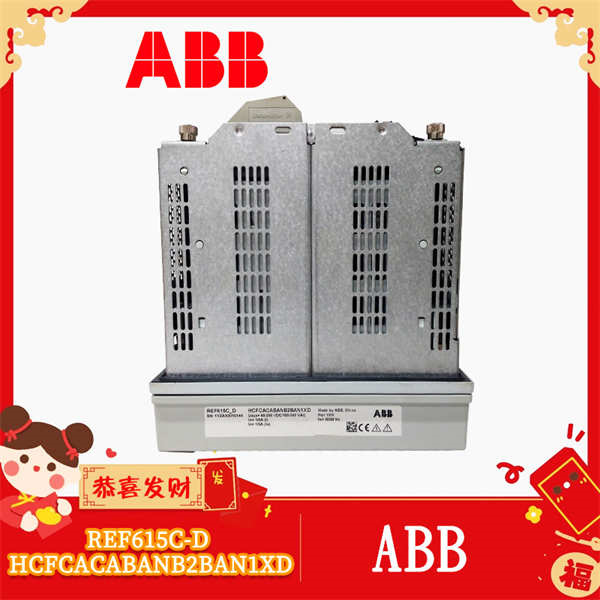

ABB REF615C-D HCFCACABANB2BAN1XD

相关产品

1. ABB REF615C-E HCFCACABANB2BAN1XE：增强版型号，集成弧光保护模块，适用于高风险工业环境。
2. ABB REF615C-F HCFCACABANB2BAN1XF：支持方向过流保护，适合环形网状配电网络。
3. ABB CI840A 3BSE041882R1：冗余 Profibus 通信模块，扩展协议兼容性。
4. ABB AI835 3BSE008520R1：32 路热电偶输入模块，用于高温环境温度监测。
5. ABB AO810V2 3BSE038415R1：16 路 4-20mA 模拟输出模块，实现闭环控制。
6. ABB PM865K01 3BSE031151R1：嵌入式控制器，作为 REF615C-D 的冗余备份。
7. ABB COM600S 3BSE032401R1：变电站管理单元，实现多 IED 协同控制。
8. ABB CI522A 3BSE018283R1：EISA 接口模块，连接传统 DCS 系统。
9. ABB PP865A 3BSE031151R1：高性能处理器模块，加速复杂算法处理。
10. ABB PU518 3BSE018680R1：实时加速器模块，提升数据处理速度。

安装与维护

安装前准备

• 环境检查：确保安装环境温度在 – 40°C 至 + 70°C 之间，湿度≤95%（无凝露）。对于 IP65 扩展型号，需检查柜体密封胶条完整性，避免粉尘侵入。
• 接线规范：CT 二次回路应采用截面积≥2.5mm² 的屏蔽双绞线，接地电阻≤4Ω。PT 回路需配置熔断器（推荐 T4A/250V），防止过压损坏设备。通信线缆建议使用 Cat6a 屏蔽网线，与动力电缆间距保持 30cm 以上。
• 配置验证：通过 ABB PCM600 软件加载设备描述文件（ICD），验证 IEC 61850 数据模型与系统设计一致。建议进行整组传动试验，模拟相间短路、接地故障等场景，确认保护动作逻辑正确。

维护建议

• 日常巡检：每周通过本地 HMI 或 Web 界面查看 “健康状态” 页面，重点关注电源电压、CT 回路阻抗及通信链路质量。每季度使用压缩空气清洁散热孔，避免积尘影响散热。
• 校准与升级：每年使用高精度信号源校准模拟输入通道（精度 ±0.1% FS），检查保护定值与实际负载匹配性。每半年通过 ABB 官网下载最新固件，修复潜在漏洞并获取新功能（如 AI 边缘计算支持）。若发现装置指示灯异常，可通过热插拔更换备用模块（需在断电后 30 秒内完成）。
• 故障处理：若出现 “通信中断” 告警，优先检查光纤 / 网线连接及交换机状态；若 “CT 回路异常” 告警，需排查二次回路是否开路或接触不良。故障模块送修前需通过 PCM600 导出事件日志，辅助 ABB 工程师快速定位问题。
