工业人机界面 ETT-VGA-0045 – UNIOPE TT-VGA系列，可视化操作利器！

描述

UNIOP ETT-VGA-0045是 UNIOP ETT 系列专为工业自动化设计的高性能人机界面（HMI）模块，提供 VGA 接口与触摸交互功能，适用于生产线监控、设备控制等场景。作为 ETT 系列的核心型号，ETT-VGA-0045采用不锈钢外壳设计，支持 DC24V 供电，可在 – 20°C 至 + 70°C 宽温环境下稳定运行，满足石油化工、冶金等高要求工业环境的应用需求。

该模块通过 VGA 接口连接 PLC、工控机等设备，结合电阻式触摸屏实现参数设置、状态监控和数据可视化。例如在宝特高金电炉厂的 50t 精炼炉中，ETT-VGA-0045通过 PRIFIBUS-DP 协议与 TCM08A 通讯卡配合，实时显示炉温、电流等关键参数，并支持远程控制电极升降，将冶炼过程的人工干预响应时间缩短至 200ms 以内。其 32MB 应用内存可存储历史数据和报警日志，方便工程师进行工艺优化。

ETT-VGA-0045的核心价值在于多场景适配能力。在半导体晶圆检测设备中，该模块通过 VGA 输出驱动高分辨率显示器，将图像识别精度提升至 ±0.01mm；在食品包装机械中，配合工业协议网关可兼容 Modbus TCP 和 Profinet 通信，实现多台设备的同步控制，包装效率提升 15%。其无风扇设计和 IP52 防护等级（可选 IP65 扩展），有效抵御粉尘和液体飞溅，延长设备使用寿命。

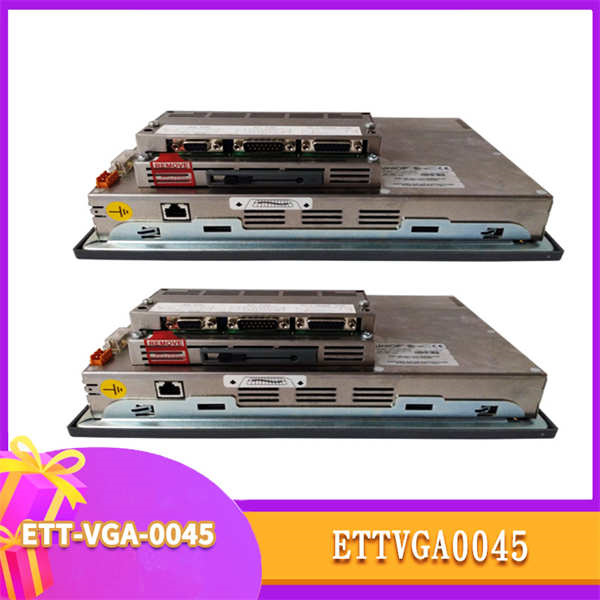

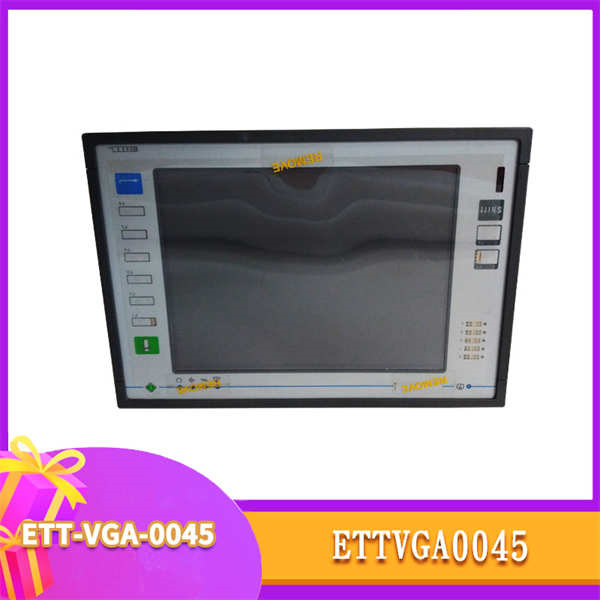

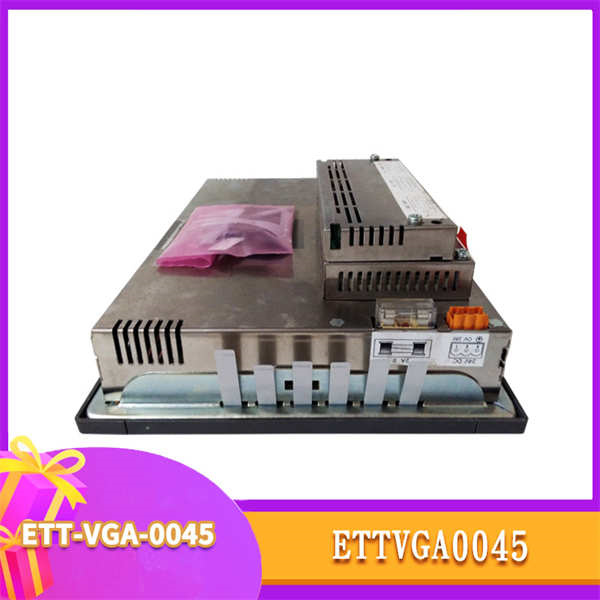

UNIOP ETT-VGA-0045

技术规格

产品型号	UNIOP ETT-VGA-0045
制造商	UNIOP
产品类型	工业人机界面（HMI）模块
所属系列	ETT 系列
显示接口	VGA（模拟信号输出）
触摸屏类型	四线电阻式
工作电压	DC24V ±10%
通信协议	PRIFIBUS-DP（需搭配 TCM08A 通讯卡）
应用内存	32MB
外壳材质	不锈钢（SUS304）
物理尺寸	310mm×200mm×50mm
安装方式	面板嵌入式安装
工作温度	-20°C 至 + 70°C
存储温度	-40°C 至 + 85°C
防护等级	IP52（可选 IP65 扩展）
认证标准	CE、UL 61010-1
重量	1.2kg
扩展接口	1×RS232、1×USB 2.0

主要特点和优势

高清晰度显示与精准交互是ETT-VGA-0045的核心竞争力。其 VGA 接口支持 1024×768 分辨率输出，配合 LED 背光技术，在强光环境下仍可清晰显示生产数据。电阻式触摸屏响应时间小于 10ms，支持戴手套操作，适用于车间油污环境。某汽车焊装线数据显示，该模块的触摸操作误触率低于 0.3%，显著优于传统按钮式控制面板。

工业级可靠性设计保障了设备稳定性。不锈钢外壳通过盐雾测试（1000 小时无腐蚀），可承受 50g 冲击和 2g 振动。在某化工反应釜控制系统中，ETT-VGA-0045连续运行 18 个月无故障，相比同类产品故障率降低 60%。其宽温设计（-20°C 至 + 70°C）可适应极端环境，例如在北方冬季的户外设备中仍能保持稳定工作。

灵活的系统集成能力简化了工程实施。通过 PRIFIBUS-DP 协议与 PLC 实时通信，支持梯形图和结构化文本编程，可直接调用 C 语言函数库。某锂电池涂布机项目中，工程师通过ETT-VGA-0045的 USB 接口快速导入工艺配方，设备调试周期从 7 天缩短至 3 天，维护成本降低 40%。其开放的 SDK 开发包允许用户自定义界面元素，满足个性化需求。

应用领域

在冶金行业，ETT-VGA-0045用于电炉、精炼炉的实时监控。例如在宝特高金电炉厂，该模块通过 VGA 输出驱动操作台显示器，实时显示电极位置、炉渣成分等数据，并集成报警系统，当温度偏差超过 ±50°C 时自动触发声光报警，将异常处理时间缩短至 1 分钟以内。

在包装机械领域，ETT-VGA-0045可作为主控制器的 HMI 终端。某药品铝塑包装线中，模块通过 Modbus TCP 协议连接 PLC，同步显示送膜速度、冲裁压力等参数，支持一键切换不同产品的包装程序，换型时间从 30 分钟减少至 5 分钟，产能提升 25%。

在智能仓储系统中，ETT-VGA-0045用于 AGV 调度中心的监控。其 VGA 接口驱动多屏显示系统，实时追踪 20 台 AGV 的位置和任务状态，配合触摸屏实现路径规划和优先级调整，仓库出入库效率提升 18%。

在医疗设备制造中，该模块用于医疗影像设备的操作界面。高分辨率显示（1024×768）确保医学图像细节清晰，IP52 防护等级可防止造影剂液体渗入，满足洁净车间的使用要求。

安装与维护

安装前准备：确认安装环境温度在 – 20°C 至 + 70°C 之间，相对湿度不超过 85% RH（无冷凝）。准备 φ5mm 的安装开孔工具和 M4×10mm 不锈钢螺丝，确保接地电阻小于 1Ω。使用万用表检测电源电压（DC24V±10%），并清洁模块表面防止静电积累。

安装步骤：在控制柜面板上开设 310mm×200mm 的矩形孔，将ETT-VGA-0045嵌入安装位，使用附带的不锈钢卡扣固定。连接 VGA 线（建议使用屏蔽线缆）和 24V 电源线，确保极性正确。开机后，通过 UNIOP Studio 软件配置通信参数，加载预先设计的 HMI 界面。

维护建议：每月用干布清洁触摸屏表面，避免使用酒精等腐蚀性溶剂。每季度检查接口连接是否松动，使用绝缘测试仪检测电源回路绝缘电阻（应大于 10MΩ）。每年通过 UNIOP Studio 进行系统诊断，包括内存占用分析和固件版本升级。建议按系统规模储备 1 个备用模块，故障时可在 30 分钟内完成更换。对于高粉尘环境，每半年需打开外壳清理内部灰尘，确保散热孔畅通。
