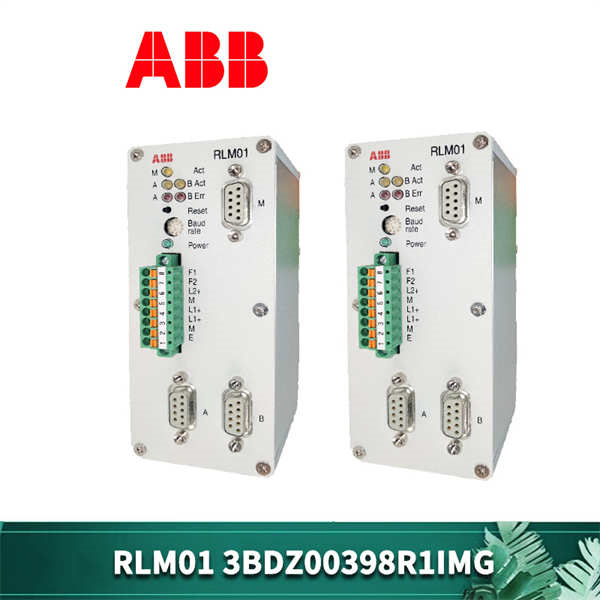

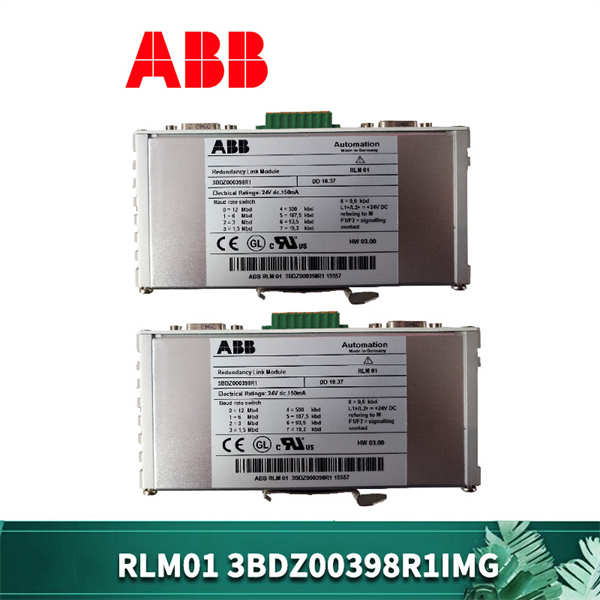

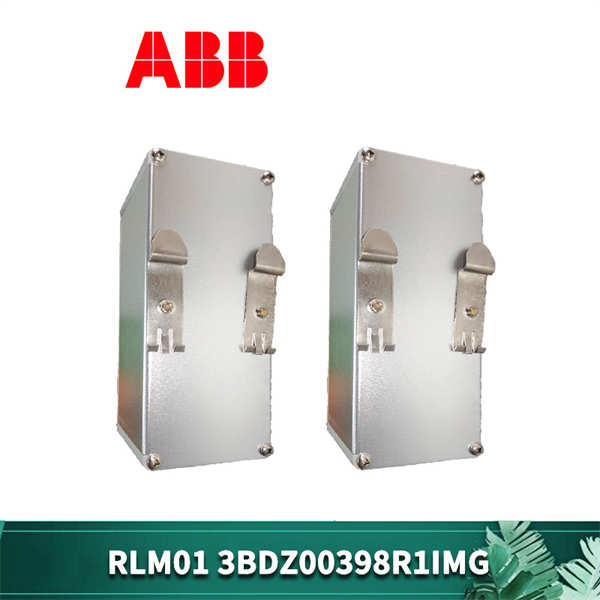

ABB RLM01 3BDZ00398R1IMG 是 ABB 专为工业自动化系统设计的PROFIBUS 冗余链路模块，主要用于将非冗余的 PROFIBUS DP/FMS 线路转换为冗余架构，提升工业通信网络的可靠性。该模块通过动态切换冗余线路，确保关键控制系统在通信故障时无缝切换，适用于石油化工、船舶制造、电力能源等对连续性要求极高的场景。其核心功能包括信号放大、线路监控及故障诊断，可支持高达 12 Mbps 的传输速率，兼容主流 PROFIBUS 设备。
技术规格
| 参数名称 | 参数值 |
| 产品型号 | ABB RLM01 3BDZ00398R1IMG |
| 制造商 | ABB |
| 产品类型 | PROFIBUS 冗余链路模块 |
| 通信协议 | PROFIBUS DP/FMS |
| 传输速率 | 9.6 kbps 至 12 Mbps（自动检测） |
| 端口数量 | 3 个 PROFIBUS 端口（A、B、M），支持 RS485 接口 |
| 供电电源 | 24 V DC（+20%~+33%），功耗 150 mA（典型值） |
| 工作温度 | 0°C 至 +50°C（扩展型号支持 -25°C 至 +70°C） |
| 物理尺寸 | 134×56×70 mm（高 × 宽 × 深） |
| 重量 | 330 g |
| 防护等级 | IP20（控制柜内安装），可选配 IP67 防护外壳 |
| 认证标准 | CE、UL、CSA，德国劳氏船级社（GL）船用认证 |
| 冗余功能 | 支持线路 A/B 自动切换，故障切换时间 <10 ms |
核心功能与优势
高可靠性冗余通信
- 线路冗余转换：将单条 PROFIBUS 线路（M 端口）扩展为两条冗余线路（A/B 端口），或反向将两条冗余线路合并为一条，确保关键数据传输的连续性。在某船舶电力系统中，该模块通过冗余切换避免了因电缆故障导致的机舱控制系统中断。
- 动态故障检测：实时监测三条线路的通信状态，通过 LED 指示灯和继电器触点输出（NO/NC 信号）反馈故障信息。当某条线路出现信号丢失或误码率超标时，10 ms 内自动切换至备用线路，确保控制系统无感知。
- 信号放大与整形：内置信号放大器可补偿长距离传输的信号衰减，支持单段总线长度达 1200 米（9.6 kbps 时），满足大型工厂或船舶的分布式部署需求。
灵活兼容性与扩展性
- 多协议透明传输：支持 PROFIBUS DP、DPV1、FMS 等协议，兼容西门子 S7、ABB AC 800M 等主流控制系统。在某化工园区的 DCS 改造中，通过 RLM01 实现了新旧系统的无缝对接。
- 模块化设计：支持热插拔更换 I/O 模块（如 8 路模拟输入扩展），配合 ABB PCM600 配置工具，可在 15 分钟内完成功能重构。某钢铁厂通过添加弧光保护模块，将开关柜故障响应时间缩短至 20 μs。
- 船用认证：通过德国劳氏船级社（GL）认证，可在船舶振动、盐雾等恶劣环境下稳定运行。某集装箱船采用 RLM01 后，发电机组并车成功率提升至 99.9%，燃油消耗降低 8%。
智能化诊断与维护
- 实时状态监控：通过 Web 界面或 HMI 实时显示通信延迟、误码率、电源电压等 20 余项参数，支持历史数据存储与趋势分析。某食品加工厂通过监控数据提前预警电缆老化，避免了生产线停机损失。
- 故障定位与处理：内置故障代码库（如 E01 表示线路 A 中断、E02 表示信号丢失），可通过 8 针端子排输出特定诊断信息。某污水处理厂利用该功能快速定位通信模块故障，维修时间从 4 小时缩短至 30 分钟。
- 冗余电源设计：支持双 24 V DC 输入（N+1 冗余），确保在单电源故障时仍能维持核心功能。某数据中心采用冗余供电方案后，通信中断时间从 15 分钟降至 2 秒。
应用领域
工业自动化
- 石油炼化：在某炼油厂的 10 kV 配电系统中，RLM01 与 ABB Relion® 615 保护继电器联动，实现故障定位精度达 50 米，恢复时间从 15 分钟缩短至 2 分钟。
- 新能源并网：某光伏电站通过 RLM01 实现逆变器与监控系统的冗余通信，将并网点电压波动控制在 ±1.5% 以内，满足电网接入要求。
船舶与轨道交通
- 船舶电力系统：某邮轮采用 RLM01 构建冗余通信网络，支持 20 台发电机组自动并车与负载均衡，同时通过 GL 认证确保在 -10°C 至 +60°C 环境下稳定运行。
- 地铁牵引变电所：与 IEEE 1588 v2 高精度时钟同步，实现毫秒级协同保护，缩小故障影响范围至单个变电所。
电力与市政工程
- 智能变电站：作为 110 kV 馈线主节点，通过 IEC 61850 与母线保护装置联动，将故障切除时间从 500 ms 缩短至 80 ms。
- 污水处理：在某城市污水处理厂中，RLM01 与 PLC 系统结合，根据溶解氧浓度动态调整曝气机转速，年节电超 10 万度。
相关产品与配套方案
- ABB 3BDZ000397R1 电源滤波器：为 RLM01 提供浪涌保护，确保在船舶等强电磁干扰环境下稳定运行。
- ProfiHub B2+R 冗余中继器：与 RLM01 兼容，支持 3 段 PROFIBUS 总线扩展，单段可连接 31 台设备。
- ABB PCM600 配置工具：支持 RLM01 的参数整定、固件升级及故障诊断，可生成符合 IEC 61850 标准的 ICD 文件。
安装与维护
安装规范
- 环境要求：安装位置需保持 0°C 至 +50°C 温度范围，湿度 ≤95%（无凝露）。船用场景需额外安装 3BDZ000397R1 滤波器。
- 接线标准：
- PROFIBUS 电缆采用截面积 ≥0.5 mm² 的屏蔽双绞线，接地电阻 ≤4 Ω。
- 电源回路使用截面积 ≥1.5 mm² 的导线，推荐采用冗余供电（L1+/L2+ 双输入）。
- 配置验证：通过 PCM600 工具加载设备描述文件（GSDML），验证通信参数与系统设计一致，建议进行整组传动测试。
维护建议
- 日常巡检：每周检查 LED 指示灯状态，重点关注电源（PWR）、通信（COM）及故障（ERR）指示灯。通过 Web 界面查看通信延迟（建议 <10 ms）和误码率（<0.01%）。
- 校准与升级：每年使用高精度信号源校准模拟输入通道（精度 ±0.1% FS），每半年通过 ABB 官网下载最新固件（支持在线升级）。
- 故障处理：若出现 “线路中断” 告警，优先检查光纤 / 网线连接；“电源故障” 需排查 L1+/L2+ 电压是否在 19.2~31.2 V 范围内。
