原装正品 ICS TRIPLEX T8314 远程扩展单元 – TMR架构，确保关键数据传输零中断！

描述

ICS TRIPLEX T8314 是一款专为工业自动化与安全关键系统打造的 Trusted Fibre TX/RX 单元，在复杂且严苛的工业环境中承担着信号传输与扩展的重要使命。作为 ICS TRIPLEX 产品线中的一员，它凭借先进的设计理念与卓越的性能表现，为各类工业控制系统提供了可靠的长距离通信解决方案。该单元主要用于将 Trusted 扩展器总线的传输距离延伸至长达 10 千米，使得 Trusted 扩展器机箱能够远离主系统进行远程部署，极大地拓展了工业控制系统的覆盖范围与布局灵活性。通过采用单模光纤电缆作为通信链路，T8314 能够将基于铜质的扩展器总线差分信号转换为光纤信号进行传输，保障数据在长距离传输过程中的稳定性与准确性，有效避免电磁干扰对信号质量的影响，是构建高可靠、大规模工业自动化网络的重要组件。​

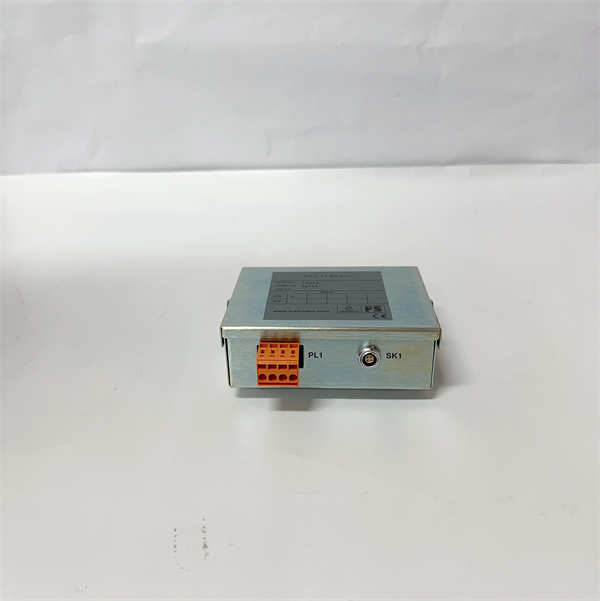

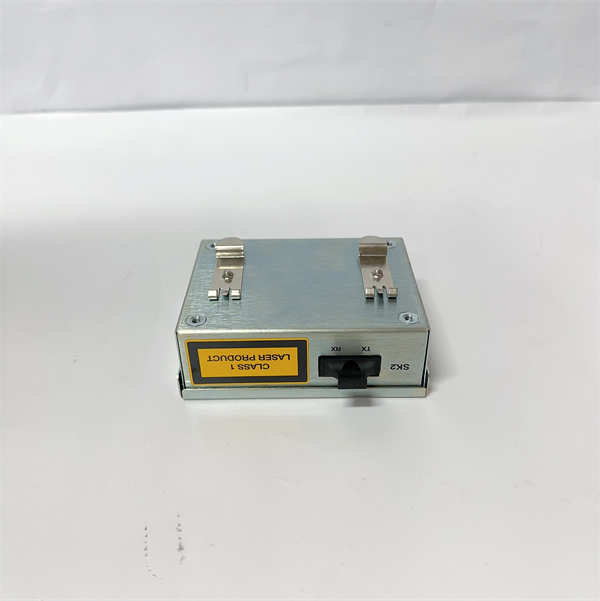

ICS TRIPLEX T8314

技术规格​

​

​

主要功能特点​

长距离可靠通信​

T8314 利用单模光纤的低损耗特性，能够实现长达 10 千米的稳定通信，有效解决了工业现场因距离限制导致的信号传输难题。在大型工厂、石油管道沿线等场景中，可将分散的设备连接至统一的控制系统，确保数据实时、准确传输，为工业生产的集中监控与管理提供有力支持。​

双电源冗余保障​

配备双 24V DC 二极管或门电源，当其中一个电源出现故障时，另一个电源可无缝切换，继续为设备供电，保障通信链路不间断运行。这种电源冗余设计大大提高了设备在复杂工况下的供电可靠性，降低因电源问题引发的通信中断风险，适用于对供电稳定性要求极高的工业应用场景。​

便捷安装与维护​

采用标准 DIN 导轨安装方式，安装过程简单快捷，可轻松集成到现有工业控制柜中。同时，T8314 各单元相互独立，在出现故障时，便于快速定位与更换，有效减少维护时间与成本，提高工业控制系统的运维效率。​

抗干扰能力强​

通过将铜质总线信号转换为光纤信号传输，T8314 有效避免了工业现场常见的电磁干扰对信号的影响，确保数据在传输过程中的完整性与准确性。在存在大量电机、变频器等强电磁干扰源的环境中，仍能稳定工作，保障工业通信网络的可靠运行。​

应用领域​

石油化工行业​

在大型石油化工联合装置中，T8314 用于连接分散在不同区域的控制设备与主控制系统。例如，将位于装置区边缘的现场仪表数据传输至中央控制室，实现对生产过程的全面监控与远程控制。其长距离通信与抗干扰能力，确保在复杂化工环境下，数据传输稳定可靠，为安全生产提供保障。​

电力能源领域​

在火力发电站、风力发电场等电力设施中，T8314 可将分布在不同位置的机组监测设备、变电站测控装置等连接至统一的监控系统。无论是在发电厂房内，还是在野外空旷的风电场，都能实现数据的高速、稳定传输，助力电力系统的高效运行与故障预警。​

交通运输行业​

在地铁、轻轨等轨道交通系统中，T8314 用于连接车站控制设备与车辆段、停车场等远程设施。通过长距离通信，实现对列车运行状态的实时监控、设备远程维护等功能，保障轨道交通的安全、高效运营。​

智能工厂与自动化生产线​

在现代化智能工厂中，T8314 可将分布在不同车间、楼层的自动化生产设备连接成一个有机整体。实现设备之间的数据共享与协同工作，提升工厂自动化水平与生产效率，为工业 4.0 的落地实施提供通信基础。​

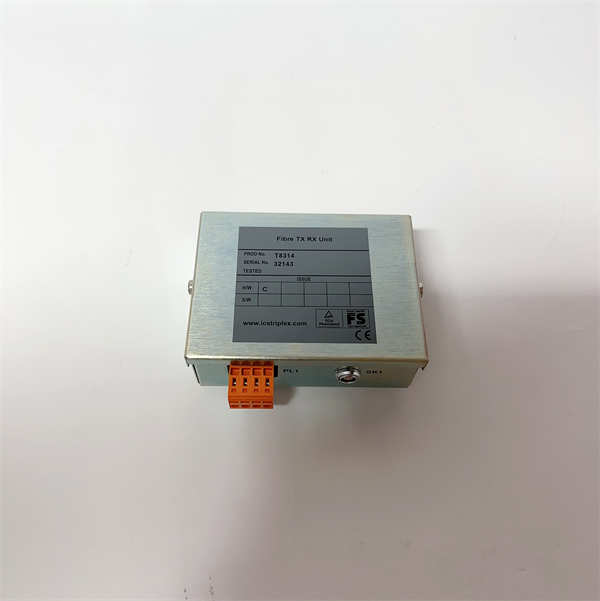

ICS TRIPLEX T8314

相关产品搭配​

ICS TRIPLEX Trusted 扩展器机箱​

T8314 专为 Trusted 扩展器机箱设计，与之配合使用可实现扩展器总线的远程延伸。扩展器机箱用于连接各类输入输出模块，T8314 则负责将机箱与主控制系统之间的通信距离拓展至 10 千米，两者协同工作，构建大规模、分布式的工业控制系统。​

单模光纤电缆​

作为 T8314 的主要传输介质，单模光纤电缆具有低损耗、高带宽的特点，能够确保信号在长距离传输过程中的质量。选择质量可靠的单模光纤电缆，可充分发挥 T8314 的长距离通信优势，保障工业通信网络的稳定运行。​

ICS TRIPLEX 主控制系统​

T8314 需与 ICS TRIPLEX 主控制系统配合使用，将远程设备的数据传输至主控制系统进行处理与分析，同时接收主控制系统发出的控制指令，实现对远程设备的精准控制。主控制系统负责整个工业自动化系统的核心运算与决策，T8314 则是其与远程设备之间的通信桥梁。​

安装与维护要点​

安装要点​

安装前，仔细检查 T8314 外观是否有损坏，配件是否齐全。确认安装环境符合要求，选择干燥、通风、无强电磁干扰的区域，工作温度需在 – 40℃至 +70℃范围内。准备好标准 DIN 导轨及安装螺丝，确保导轨安装牢固。连接双电源时，务必注意电源极性正确，确保两路电源均能正常供电。在连接光纤时，使用专业工具清洁光纤端面，按照 SC 连接器标识，正确连接 TX 和 RX 光纤，避免插反，同时预留足够的光纤余量，防止因线缆拉扯影响信号传输。​

维护建议​

定期对 T8314 进行外观检查，查看是否有灰尘堆积、部件松动等情况，使用干燥软布清洁设备表面。每月检查一次电源指示灯状态，确保双电源正常工作，若有异常，及时排查电源故障。每季度通过系统软件检查通信链路状态，查看数据传输是否正常，有无丢包、延迟等现象。每年对光纤连接进行一次检测，使用专业仪器测量光纤损耗，若损耗超出正常范围，及时清理或更换光纤。若 T8314 出现硬件故障，建议联系 ICS TRIPLEX 专业技术人员进行维修或更换，严禁自行拆解，以免造成设备损坏。更换设备后，需重新进行配置与调试，确保通信恢复正常。
