原装正品 BENTLEY NEVADA 3500/32 125712-01 – 3500系统报警输出核心，精准控制外围设备！

描述

BENTLEY 3500/32 125712-01 是 BENTLY NEVADA 3500 监测系统中的 4 通道继电器模块，在工业设备运行状态监测与安全保护体系里占据关键地位。作为系统中实现报警输出与控制信号切换的核心部件，它能够依据监测模块传输的设备运行数据，如振动、位移、转速等参数的异常情况，精准地执行继电器动作，实现报警信号的输出以及相关设备的联锁控制。在各类工业场景中，无论是保障大型旋转机械的平稳运转，还是为复杂生产流程提供可靠的安全防护，3500/32 125712-01 都凭借其稳定可靠的性能，为企业及时察觉设备故障隐患、避免事故扩大化、维持生产连续性发挥着不可替代的作用，是构建高可靠性工业监测与保护系统的重要环节。​

BENTLEY NEVADA 3500/32 125712-01

技术规格​

​

​

主要功能特点​

灵活的报警逻辑编程​

3500/32 125712-01 的每个继电器输出通道都能进行独立编程，以执行所需的表决逻辑。通过与（AND）和或（OR）运算器，可将来自 3500 监测系统框架中任意监测器通道的报警输入（警告和危险信号）进行组合，实现多样化的报警驱动逻辑。例如，母线继电器能对框架内所有通道的警告或危险信号执行 “或” 运算，进而驱动单个继电器；而独立继电器则可利用来自某一通道上的每个报警状态（警告或危险），去驱动各自独立的继电器。这种灵活的编程方式，能满足不同工业设备监测场景下复杂的报警策略需求，确保报警输出与设备实际运行状况精准匹配。​

高可靠性输出​

该模块采用工业级继电器，具备高负载能力和长寿命特性，其触点可稳定承载较大电流与电压，适应工业现场恶劣的电气环境。同时，模块在设计上充分考虑了抗干扰性能，通过硬件滤波和软件抗干扰算法，有效抵御电磁干扰、电源波动等因素对继电器输出稳定性的影响，保证在复杂工业电磁环境中，报警信号输出准确无误，避免误报警或漏报警情况发生，为设备安全运行提供坚实保障。​

便捷的系统集成​

作为 3500 监测系统的一部分，3500/32 125712-01 与系统内其他模块，如振动监测模块、位移监测模块、机架接口模块等高度兼容，可无缝集成于整个监测系统架构中。它能直接安装在框架接口模块右侧的任意插槽内，通过系统内部通信总线，快速、稳定地接收其他监测模块发送的数据，并根据预设逻辑输出控制信号，实现系统的协同工作。这种便捷的集成特性，极大地简化了工业监测系统的搭建与调试过程，降低了系统集成成本与技术难度。​

直观的状态监测​

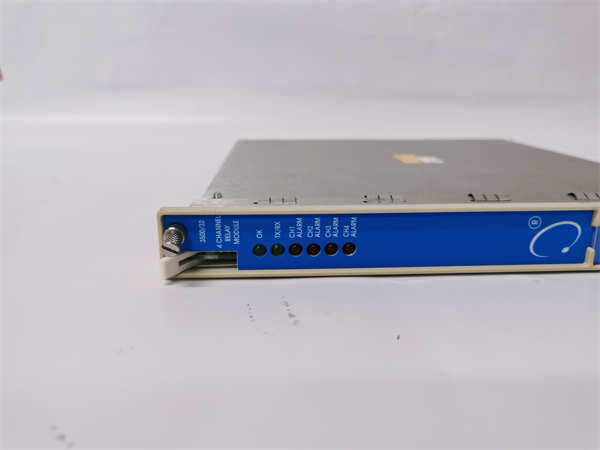

模块配备了清晰的指示灯，用于实时显示每个继电器通道的工作状态，包括继电器的吸合 / 断开状态、报警触发状态等。运维人员可通过观察指示灯，快速判断模块工作是否正常，以及各个通道是否存在报警情况，便于及时发现故障并进行排查。同时，模块支持通过系统软件进行状态监测与诊断，用户可在远程监控中心，借助 3500 系统配置软件或 Web 界面，实时查看模块的运行参数、报警记录等信息，实现对设备运行状态的全方位、远程化管理。​

应用领域​

电力能源行业​

在火电厂、水电厂以及风电场等电力生产场景中，3500/32 125712-01 用于连接汽轮机、发电机、风机等关键设备的监测模块。当设备出现振动异常、温度过高、转速波动等故障隐患时，该模块依据预设逻辑触发继电器动作，输出报警信号至控制系统，并可联动相关设备的保护装置，如紧急停机系统、冷却系统控制阀门等，及时采取措施避免设备损坏，保障电力生产的安全与稳定，防止因设备故障引发大面积停电事故。​

石油化工行业​

石油炼制、化工合成等生产装置中，大量的压缩机、泵类、反应釜等设备运行状况直接关系到生产安全与产品质量。3500/32 125712-01 在这些场景下，实时接收设备运行参数监测模块的数据，一旦设备运行状态超出正常范围，迅速发出报警并执行联锁控制，例如关停故障设备、启动备用设备、切断物料输送管道阀门等，防止因设备故障引发泄漏、爆炸等严重安全事故，确保化工生产过程的连续性与安全性。​

冶金制造行业​

钢铁厂的高炉鼓风机、连铸机，有色金属冶炼厂的电解槽、熔炼炉等大型设备在运行过程中，对设备状态监测与保护要求极高。3500/32 125712-01 可对这些设备的关键运行参数进行监测与报警控制，通过与生产管理系统集成，实现设备全生命周期管理。当设备出现异常时，及时通知运维人员进行检修，并根据故障情况优化设备维护计划，减少设备停机时间，提高生产效率，降低生产成本。​

交通运输行业​

在船舶动力系统、轨道交通牵引系统中，发动机、齿轮箱、电机等核心部件的可靠运行至关重要。3500/32 125712-01 连接这些部件的监测模块，实时监测设备振动、油温、油压等参数，当参数异常时触发报警，提醒操作人员及时处理，同时可控制相关辅助设备进行调节，如启动冷却风扇、调整润滑油泵流量等，保障交通运输工具的安全运行，降低设备维护成本与运营风险。​

BENTLEY NEVADA 3500/32 125712-01

相关产品搭配​

BENTLEY 3500/42M 振动监测模块​

与 3500/32 125712-01 协同工作，3500/42M 负责采集旋转机械的振动数据，包括振动幅值、频率等关键参数。当振动数据超出正常范围时，将报警信号传输至 3500/32 125712-01，由其根据预设逻辑触发继电器动作，输出报警与控制信号，实现对设备振动故障的及时响应与处理，广泛应用于各类旋转机械的振动监测与保护场景。​

BENTLEY 3500/20 机架接口模块​

作为 3500 监测系统数据传输与通信的枢纽，3500/20 负责将系统内各功能模块（如 3500/32 125712-01、3500/42M 等）采集的数据，传输至外部控制系统或上位机软件。同时，它也为 3500/32 125712-01 提供通信接口与系统配置管理支持，确保模块间数据交互顺畅，使整个监测系统高效运行，适用于各种工业监测系统架构搭建与数据通信场景。​

BENTLEY System 1 软件​

这是 BENTLEY 设备状态监测与诊断的核心软件平台，可接收 3500/32 125712-01 传输的报警信息与设备运行数据。通过强大的数据分析与诊断算法，对设备运行状态进行深度评估与预测，生成直观的设备健康状态报告、历史数据趋势图表以及故障诊断建议。用户借助 System 1 软件，可实现对设备的智能化管理与预防性维护，提升设备管理效率与可靠性，适用于各类工业企业对设备全生命周期管理的需求场景。​

安装与维护要点​

安装要点​

在安装 3500/32 125712-01 前，需确保 3500 系列机架已正确安装并稳固固定，机架接地良好，安装环境应保持干燥、通风，无强电磁干扰，环境温度需在 – 40℃ – 70℃工作温度范围内。仔细检查模块外观是否完好无损，配件是否齐全，包括安装螺丝、连接线缆等。确认现场电源稳定为 24V DC，且极性正确无误。安装时，将模块沿机架插槽导轨平稳插入框架接口模块右侧对应的插槽内，确保模块与插槽接触良好，然后拧紧固定螺丝。连接外部线缆时，应使用屏蔽线以防止信号干扰，并依据接线图准确连接，预留足够线缆余量，避免因线缆拉扯影响模块正常工作。​

维护建议​

定期对 3500/32 125712-01 进行清洁保养，使用干燥柔软的布擦拭模块表面灰尘，维持良好的散热性能，防止因积尘导致散热不良影响模块稳定性。每月需检查一次模块指示灯状态，正常工作时，电源指示灯应常亮，各继电器通道状态指示灯应根据实际工作状态正常显示（吸合时指示灯亮，断开时指示灯灭），若指示灯出现异常闪烁或熄灭，需立即参照产品手册排查故障。每季度通过系统软件检查模块与其他设备的数据交互情况，确保报警信号传输稳定、无丢包现象。每年对模块进行一次全面维护，包括备份模块配置数据、检查固件版本并按需升级，若模块出现硬件故障，应联系 BENTLEY 专业技术人员进行维修或更换，严禁自行拆卸，以免造成设备损坏。更换模块后，需重新进行参数配置与系统调试，确保监测系统恢复正常运行状态。
