原装正品 BENTLEY NEVADA 3500/20 125744-02 – 3500系列系统必备，保障设备健康！

描述

BENTLEY 3500/20 125744-02 是 BENTLY NEVADA 3500 监测系统中不可或缺的机架接口模块（RIM），在工业设备状态监测与故障诊断领域发挥着关键作用。作为连接 3500 监测系统各功能模块与外部通信网络的核心枢纽，3500/20 125744-02 承担着数据传输、协议转换和系统配置管理的重要任务。在石油化工、电力能源、冶金制造等对设备可靠性要求极高的行业中，该模块能够实时采集并传输来自振动、位移、转速等监测模块的数据，将其转换为标准通信协议格式，无缝对接上位机系统、PLC 或 DCS 控制系统。无论是大型旋转机械的日常运行监测，还是关键设备的预防性维护，3500/20 125744-02 都凭借稳定可靠的性能，为企业及时发现设备潜在故障、减少非计划停机时间、提升生产效率提供坚实保障，是构建智能化、高可靠性工业监测体系的核心组件。​

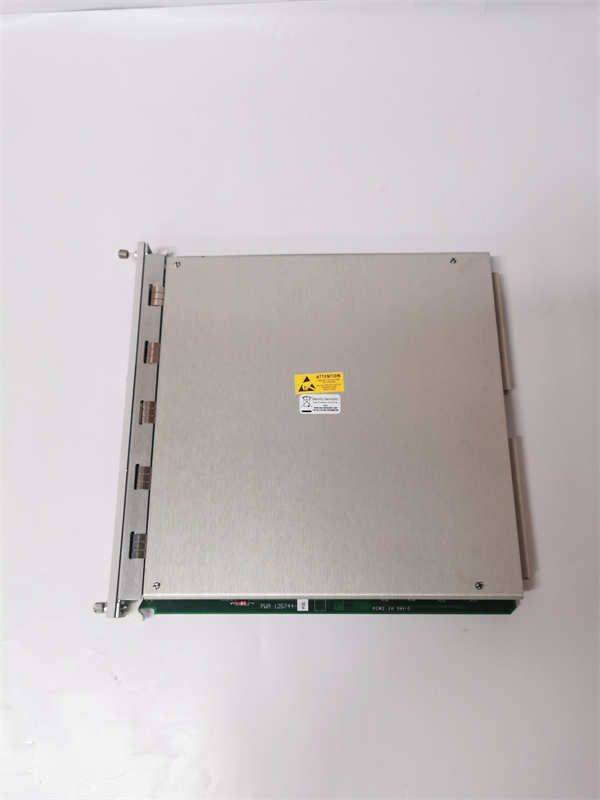

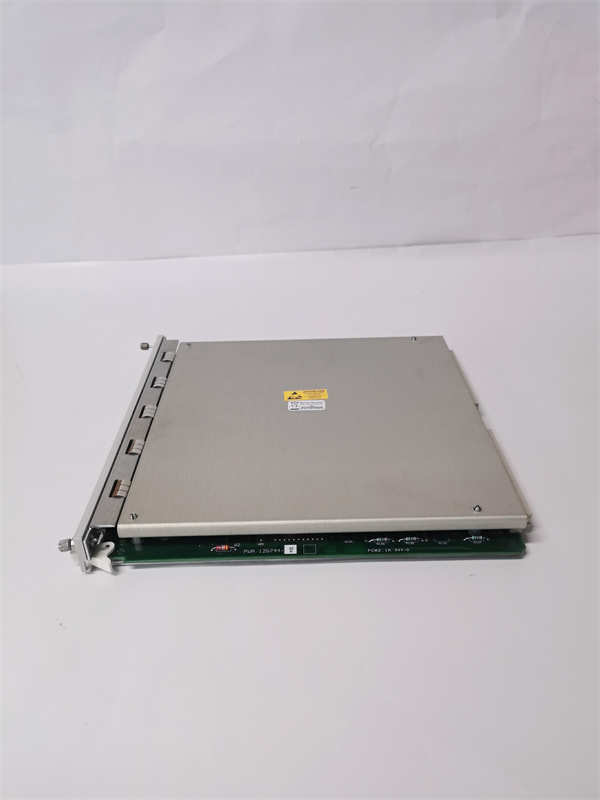

BENTLEY 3500/20 125744-02

技术规格​

​

​

主要特点和优势​

高效的数据传输与协议转换​

BENTLEY 3500/20 125744-02 配备 1 个 10/100Mbps 自适应以太网口和 2 个 RS-485 接口，支持 Modbus TCP/IP、Profinet 等多种主流工业通信协议，能够快速、稳定地将 3500 监测系统采集的数据传输至各类控制系统或上位机软件。通过内置的协议转换功能，可将设备监测数据转换为统一格式，打破不同系统间的通信壁垒，实现数据的高效交互与共享，为企业搭建集成化的设备管理平台提供便利。​

强大的系统扩展与兼容性​

该模块最多可连接 16 个 3500 系列功能模块，包括振动监测模块、位移监测模块、转速监测模块等，可根据实际需求灵活配置监测系统规模，满足不同工业场景下的设备监测需求。同时，3500/20 125744-02 与 BENTLEY NEVADA 3500 系列其他产品高度兼容，能够无缝融入现有监测系统，方便企业进行系统升级与扩展，保护用户前期投资。​

高可靠性与稳定性设计​

采用工业级元器件和冗余设计，3500/20 125744-02 具备出色的抗电磁干扰能力和故障容错性，可在 – 40℃ – 70℃的极端温度环境下稳定运行，适应石油平台、矿山等恶劣工业环境。模块内置的自检功能可实时监测自身运行状态，一旦检测到异常立即触发报警，并通过冗余机制确保数据传输不间断，有效降低系统故障风险，保障工业生产的连续性。​

便捷的配置与管理​

支持本地和远程配置，用户可通过专用的 3500 系统配置软件或 Web 界面，轻松完成模块参数设置、通信协议配置和系统状态监测。直观的图形化操作界面和人性化的菜单设计，降低了操作难度，即使非专业人员也能快速上手。此外，3500/20 125744-02 支持在线升级功能，可通过网络更新固件，及时获取最新功能和性能优化，减少现场维护工作量。​

应用领域​

电力能源行业​

在火力发电厂、核电站中，BENTLEY 3500/20 125744-02 用于连接汽轮机、发电机等关键设备的振动、位移、温度监测模块，将实时监测数据传输至电厂的 DCS 系统或设备管理平台。通过对数据的分析处理，运维人员可及时掌握设备运行状态，预测潜在故障，如轴承磨损、转子不平衡等，提前采取维护措施，避免因设备故障导致的电力中断，保障电力稳定供应。​

石油化工行业​

在石油炼制、化工生产装置中，3500/20 125744-02 连接压缩机、泵类等旋转机械的监测模块，实时采集设备运行参数，并将数据传输至安全仪表系统（SIS）或设备健康管理系统。当设备出现异常振动、温度过高等情况时，系统可迅速发出报警并触发联锁保护，防止设备损坏和安全事故发生，确保化工生产过程的安全、稳定运行。​

冶金制造行业​

在钢铁厂、有色金属冶炼厂中，该模块用于监测高炉鼓风机、轧机主传动等大型设备的运行状态。通过将监测数据与生产管理系统集成，实现对设备的全生命周期管理，优化设备维护计划，减少停机时间，提高生产效率。同时，借助数据分析功能，可对设备性能进行评估，为工艺优化和设备升级提供数据支持。​

交通运输行业​

在船舶动力系统、轨道交通牵引系统中，3500/20 125744-02 连接发动机、齿轮箱等关键部件的监测模块，实时监测设备振动、转速、油温等参数。通过将数据传输至船舶监控系统或列车运行控制系统，可及时发现设备故障隐患，保障交通运输工具的安全运行，降低运营维护成本。​

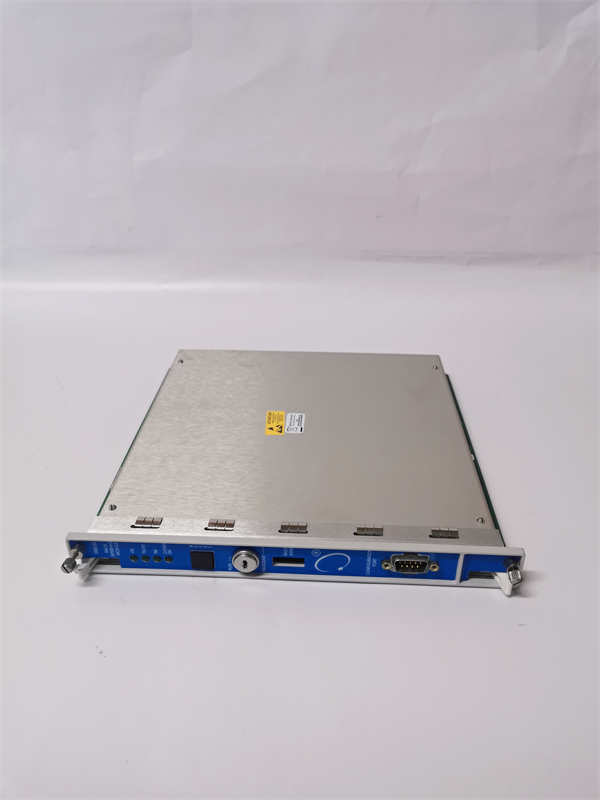

BENTLEY 3500/20 125744-02

相关产品​

BENTLEY 3500/42M​

振动监测模块，与3500/20 125744-02 配合使用，可采集旋转机械的振动数据，包括振动幅值、频率等参数。3500/42M 将采集到的数据传输至3500/20 125744-02 ，再由其转发至控制系统，共同实现对设备振动状态的监测与分析，适用于各类旋转机械的振动监测场景。​

BENTLEY 3500/53​

转速监测模块，用于测量旋转设备的转速和键相位信号，为设备的运行状态分析提供重要数据。3500/53 与3500/20 125744-02 连接后，可将转速数据准确传输至监测系统，帮助用户判断设备是否存在超速、失速等异常情况，保障设备安全运行。​

BENTLEY 3500/95​

通信网关模块，可增强3500/20 125744-02 的通信能力，支持更多种类的通信协议转换和数据转发。在需要与第三方系统集成或复杂网络架构的场景中，3500/95 与3500/20 125744-02 协同工作，确保监测数据能够顺利传输至不同的控制系统和管理平台，提高系统的兼容性和扩展性。​

BENTLEY 3500/22M​

瞬态数据接口模块，与3500/20 125744-02 共同组成完整的数据采集与传输系统。3500/22M 负责采集设备的瞬态数据，如振动波形、冲击信号等，3500/20 125744-02 则将这些数据传输至上位机软件进行分析处理，适用于对设备故障诊断精度要求较高的应用场景。​

BENTLEY System 1 软件​

作为 BENTLEY 设备状态监测与诊断的核心软件，System 1 软件 可接收3500/20 125744-02 传输的数据，通过强大的数据分析和诊断算法，对设备运行状态进行评估和预测。用户可通过该软件直观查看设备的健康状态、历史数据趋势和故障诊断报告，实现设备的智能化管理和预防性维护。​

安装与维护​

安装前准备：​

在安装 BENTLEY 3500/20 125744-02 前，需确认 3500 系列机架已正确安装并固定，机架接地良好，确保安装环境干燥、通风且无强电磁干扰，工作温度应在 – 40℃ – 70℃范围内。检查模块外观是否完好，配件是否齐全，包括安装螺丝、通信线缆等。仔细核对现场电源，确保电压为稳定的 24V DC，且极性正确。同时，规划好通信线缆的布线路径，使用屏蔽线防止信号干扰，确保线缆长度满足连接需求，并预留一定余量。​

维护建议：​

定期对3500/20 125744-02 进行清洁，使用干燥的软布擦拭模块表面灰尘，保持良好的散热性能。每月检查一次模块的指示灯状态，正常运行时，电源指示灯、通信指示灯和运行状态指示灯应保持常亮或按规律闪烁，若出现异常闪烁或熄灭，需及时参照产品手册排查故障。每季度通过通信接口检查模块与其他设备的数据交互是否正常，确保信号传输稳定、无丢包现象。每年对模块进行一次全面维护，包括备份系统配置数据、检查固件版本并进行必要的升级。若模块出现硬件故障，建议联系 BENTLEY 专业技术人员进行维修或更换，避免自行拆卸造成设备损坏，更换后需重新进行参数配置和系统调试，确保监测系统正常运行。
