原装正品 ABB 5SHY3545L0016 3BHB020720R0002 – 4500V/4000A，快速开关，高效节能！

描述

ABB 5SHY3545L0016 3BHB020720R0002是一款高性能的绝缘栅双极型晶体管（IGBT）模块，隶属于 ABB 的 Power semiconductor 系列。作为电力电子系统中的核心开关器件，它承担着电能转换与控制的关键任务，能在高压、大电流环境下实现快速、高效的通断操作，广泛应用于变频器、逆变器、不间断电源（UPS）、工业电机驱动等电力电子设备中。​

该模块采用先进的 IGBT 芯片技术和模块化封装设计，兼具 MOSFET 的高速开关特性和双极型晶体管的低导通损耗优势，可将直流电逆变为交流电，或实现不同电压等级的电能转换，为工业设备提供稳定、高效的电力支持。其卓越的功率密度和热管理性能，使其能在复杂工业环境中长时间稳定运行，是提升电力电子系统效率与可靠性的重要组件。​

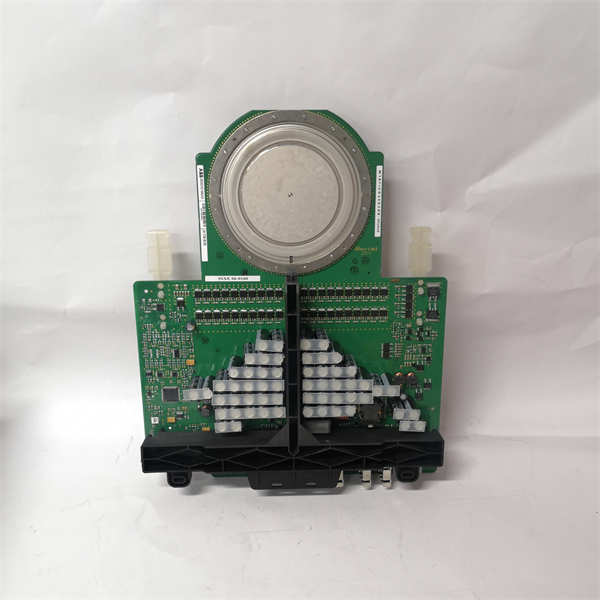

ABB 5SHY3545L0016 3BHB020720R0002

技术规格​

​

​

主要特点和优势​

高效的功率转换：ABB 5SHY3545L0016 3BHB020720R0002凭借先进的 IGBT 芯片设计，导通损耗低，开关速度快，在电能转换过程中能量损失小，可显著提升电力电子系统的效率。例如在变频器中，能将电网交流电高效转换为电机所需的可变频率交流电，降低能源消耗，助力工业设备实现节能运行。​

强大的功率 handling 能力：额定电压 1700V、额定电流 450A 的参数配置，使其能适应中高压、大电流的工业场景，可直接用于驱动大功率电机（如 100kW 以上的工业电机），无需多模块并联，简化了系统电路设计，降低了设备体积与成本。​

优异的热稳定性：采用优化的封装结构和高效的散热设计，结温范围覆盖 – 40℃至 +150℃，能在高温环境下保持稳定的电气性能。模块与散热器的良好热耦合，可快速将芯片产生的热量导出，避免因过热导致性能衰减或损坏，延长设备使用寿命。​

可靠的安全性能：具备高隔离电压（4000V AC/1 分钟）和完善的过流、过压保护能力，当系统出现异常电流或电压时，能快速关断以保护自身及周边电路，减少故障扩散风险。同时，栅极驱动设计稳定，抗干扰能力强，确保开关动作的准确性与一致性。​

灵活的系统集成：标准化的封装尺寸和压接端子设计，便于与散热器、母线排等系统部件组装，适配多种电力电子设备的结构布局。其宽开关频率范围（最高 20kHz）可满足不同应用场景对开关速度的需求，为系统设计提供更多灵活性。​

应用领域​

在工业变频器中，ABB 5SHY3545L0016 3BHB020720R0002作为核心逆变器件，将三相交流电转换为频率可调的交流电，用于驱动风机、水泵、压缩机等大功率电机。通过精准控制 IGBT 的开关状态，实现电机的无级调速，不仅能满足不同工况下的转速需求，还能大幅降低电机能耗，提升工业生产的能源利用效率。​

新能源领域，该模块可用于光伏逆变器和风电变流器。在光伏逆变器中，将太阳能电池板产生的直流电逆变为符合电网标准的交流电；在风电变流器中，将风力发电机输出的变频交流电转换为稳定的工频交流电，两者均依赖模块的高效转换性能，确保新能源电力顺利并入电网。​

不间断电源（UPS）系统中，模块承担着逆变环节的关键任务，在市电中断时，将蓄电池的直流电逆变为稳定的交流电，为服务器、医疗设备等关键负载供电。其快速的开关响应和稳定的输出特性，能保障 UPS 系统在市电与电池模式切换时的无缝衔接，避免负载断电。​

轨道交通行业，适用于牵引变流器和辅助电源系统。在牵引变流器中，控制列车牵引电机的运行，实现列车的加速、减速与制动；在辅助电源系统中，为列车空调、照明等设备提供稳定电力，模块的高可靠性可满足轨道交通对设备抗振动、宽温运行的严苛要求。​

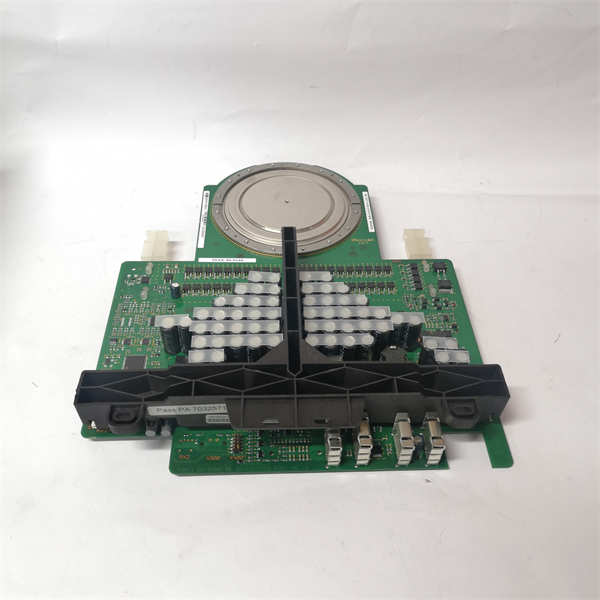

ABB 5SHY3545L0016 3BHB020720R0002

相关产品​

ABB 5SNA 1700E170300：同系列 IGBT 模块，额定电流 1200A，适用于更大功率的电力电子系统，与 5SHY3545L0016 形成功率等级互补。​

ABB 5STP 27H1200：IGBT 栅极驱动板，专为 5SHY 系列模块设计，提供稳定的栅极电压与保护信号，确保模块可靠开关。​

ABB DCS880 系列变频器：集成 5SHY3545L0016 模块的大功率变频器，可直接用于工业电机驱动，简化用户系统集成流程。​

ABB 散热器：如 ATS48 系列专用散热器，与该模块配套使用，通过高效散热保障模块在额定功率下稳定运行。​

ABB 电流传感器：如 LA 系列霍尔电流传感器，用于监测模块的工作电流，为系统过流保护提供反馈信号。​

安装与维护​

安装前准备：安装 ABB 5SHY3545L0016 3BHB020720R0002前，需确认散热器表面平整、清洁，涂抹导热硅脂以降低热阻。检查模块引脚无损坏，栅极驱动电路的电压与阻抗匹配设计符合要求。安装时使用均匀的压力固定模块，确保模块与散热器紧密贴合，避免局部过热。​

维护建议：定期检查模块的运行温度，通过红外测温仪监测散热器表面温度，确保不超过额定结温对应的限值。检查模块连接端子的紧固状态，防止因振动导致松动。若模块出现过流、过压故障，需先排查驱动电路和负载是否正常，更换模块时需使用同型号产品，并注意静电防护，避免栅极损坏。
