制造与能源行业优选：ABB 216AB61，稳定可靠的数字量输出解决方案！

描述

ABB 216AB61 是一款多用途工业控制模块，融合数字信号处理、通信协议兼容和边缘计算能力，适用于电力、化工、冶金等复杂工业场景。其模块化设计支持灵活扩展，可作为继电器输出单元、变频器控制板或分布式控制系统（DCS）的核心组件，与 ABB Procontrol 系列、Experion PKS 系统及第三方 PLC/DCS 无缝集成。

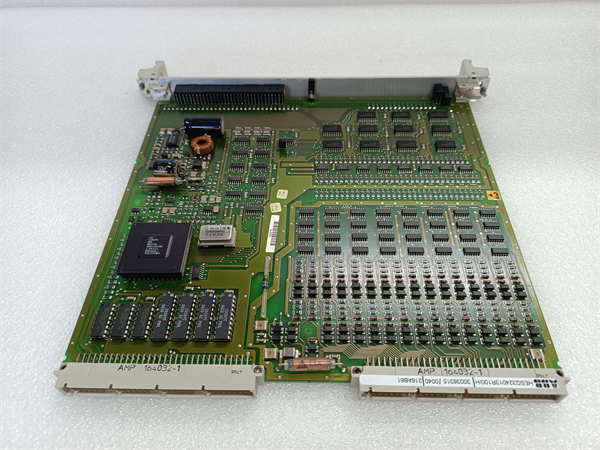

ABB 216AB61

技术架构与硬件配置

关键功能与应用优势

1. 高精度信号控制与多协议兼容

• 数字输出与逻辑控制：作为二进制输出单元（如216 系列），支持 16 路继电器输出，可直接驱动电磁阀、接触器等执行器，触点容量达 6A/250V AC，响应时间 < 1ms17。例如，在化工反应釜控制中，通过 Modbus 协议接收 PLC 指令，精确控制搅拌轴启停和阀门开度。
• 变频器控制核心：作为 ACS 系列变频器控制板（如 ACS800），集成直接转矩控制（DTC）技术，无需编码器即可实现电机转速 ±0.1% 的精度控制，适用于轧机、风机等大功率设备调速18。
• 多协议扩展能力：内置 Modbus RTU、Profibus DP 协议，可通过以太网模块升级至 Modbus TCP/OPC UA，与艾默生 Ovation、霍尼韦尔 Experion 等 DCS 系统实时交互。例如，在核电站凝结水泵监测中，通过 OPC UA 协议将振动数据上传至云端平台，实现预测性维护策略优化。

2. 宽温适应与高可靠性设计

• 极端环境耐受：宽温型号（-40°C 至 + 75°C）采用无风扇散热架构和铝制外壳，MTBF 超过 150,000 小时，可适应深海平台、极地风电等场景。例如，在北极 LNG 储罐低温泵控制中，抵御 – 162°C 介质温度的同时，确保继电器触点在低温下可靠导通16。
• 冗余与故障自诊断：支持双 24V DC 输入，主备电源切换时间 < 5ms；内置故障监测电路，可自动检测继电器触点粘连并触发冗余通道切换。例如，在石化厂关键泵组监测中，通过冗余设计确保设备在电源波动时数据不中断。

3. 边缘计算与数据管理

• 本地数据预处理：通过嵌入式算法（如 FFT 分析、阶比跟踪）实现振动数据本地解析，结合 Vibro-meter XMV16 模块的微秒级同步能力，实时生成设备健康度评分（如 NASA-PRC 指数），提前 72 小时预警潜在故障19。
• 数据存储与追溯：内置 8MB Flash 存储器，可存储 20,000 条报警事件和 144 小时历史数据，支持 USB 接口导出 CSV 文件。例如，在钢铁厂热轧线中，通过历史数据回溯分析轧辊振动趋势，优化辊型调整策略。

4. 灵活扩展与系统集成

• 模块化设计：支持热插拔功能，可在线更换故障模块而不影响系统运行。例如，在电力变电站保护系统中，通过即插即用的 I/O 模块扩展，快速响应新增设备的监测需求。
• 与 Experion PKS 系统协同：作为 DCS 核心组件，可接入 Experion PKS 系统实现分布式控制，支持远程组态和固件升级。例如，在炼油厂加氢裂化装置中，通过 Experion PKS 平台集中监控 216AB61 模块的状态，联动 ESD 系统实现紧急停机。

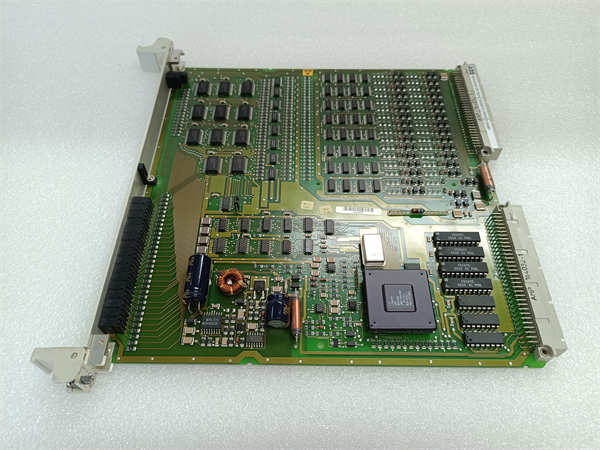

ABB 216AB61

典型应用场景与集成方案

1. 旋转机械状态监测与振动分析

系统架构：

• 硬件层：通过 XIO16T 输入输出卡（620-002-000-113）接入涡流传感器（如 Bently Nevada 3300XL），将振动信号传输至 XMV16 模块进行 FFT 分析。
• 数据交互：XMV16 通过 Modbus RTU 协议将振动数据（如通频值、相位信息）发送至 216AB61 的 RS-485 接口，在 HMI 界面上以频谱图和趋势曲线形式展示。
• 控制逻辑：预设 API 670 振动阈值，超标时通过 216AB61 的继电器输出触发声光报警，并通过 Profibus DP 协议向 DCS 系统发送停机指令。

案例：某炼油厂加氢裂化装置的循环氢压缩机监测中，216AB61 实时显示轴承振动烈度（ISO 10816 G2.5 等级）和轴位移趋势，结合 XMV16 的阶比跟踪算法，提前识别叶轮结焦导致的不平衡故障，避免非计划停机造成的日均 1200 万元损失。

2. 过程控制与危险区域应用

• 防爆认证：ATEX Zone 2 认证型号（如 HESG324013R0100）可用于炼油厂加氢裂化装置等爆炸性气体环境，通过本质安全电路设计确保设备在危险区域的可靠运行19。
• 复杂工艺控制：在化工反应釜控制中，216AB61 接收 DCS 系统的温度、压力信号，通过 Modbus 协议动态调整变频器输出频率，控制搅拌电机转速，避免因机械振动导致的物料混合不均。

3. 电力系统保护与自动化

• 变电站保护：作为 REG216 系列保护继电器的核心模块，支持过流、过压等保护功能，与 ABB RET650 继电器配合使用，实现输电线路的快速故障切除。例如，在 110kV 变电站中，216AB61 实时监测母线电压和电流，当出现短路故障时，0.1 秒内触发断路器分闸20。
• 新能源并网控制：在风电变流器中，216AB61 通过 DTC 技术控制双馈电机的励磁电流，实现最大功率点跟踪（MPPT），并通过 OPC UA 协议与电网调度系统通信，优化电能质量。

安装与维护建议

1. 硬件安装规范

• 环境要求：安装于 IP65 防护等级的控制柜内，避免直接暴露于粉尘、水汽环境。宽温型号需使用散热垫片确保模块与机柜良好接触，温差 < 5°C。
• 接线规范：RS-485 线缆采用双绞屏蔽线（阻抗 120Ω），终端电阻需根据网络长度配置（≤300 米时可不接）。冗余电源需分别接入不同的 24V DC 回路，确保主备切换时间 < 1ms。

2. 软件配置与调试

• 通信参数设置：通过 ABB Control Builder 软件配置 Modbus RTU 从站地址（默认 01）、波特率（建议 19200bps）和奇偶校验位，确保与 XMV16 模块的协议一致性。例如，在与 Vibro-meter 系统联调时，需配置数据寄存器地址映射（如 40001 对应振动通频值）。
• 界面组态：使用内置组态工具创建振动监测界面，嵌入频谱分析插件（如 MATLAB Runtime），实现实时数据可视化和阈值动态调整。例如，在核电站应用中，通过组态界面设置轴位移报警阈值（±200μm），并关联历史数据查询功能。

3. 定期维护与故障排除

• 触点检测：每季度使用万用表检测继电器触点导通电阻（应 < 30mΩ），若超过阈值需及时更换模块。
• 固件升级：通过 ABB 官网下载最新固件（建议每年更新一次），修复已知漏洞并支持新协议扩展（如 OPC UA）。升级前需备份配置文件，并在离线环境中进行兼容性测试。
• 冗余测试：每半年进行主备电源切换测试和继电器触点导通性检查，确保设备在故障时的冗余功能正常。例如，在石化厂关键泵组监测中，通过冗余测试验证主备模块间的数据同步延迟 < 5ms。
