中高压变频器专用,ABB 5SHY6545L0001 绝缘栅双极型晶闸管,稳定可靠!

ABB 5SHY6545L0001是 ABB 5SHY 系列中一款大功率 IGCT 模块,作为该系列的升级型号,它在保持系列优良性能的基础上,进一步提升了功率承载能力。ABB 5SHY6545L0001 凭借卓越的耐高压特性和稳定的大电流输出能力,在高压大功率电力转换系统中占据核心地位,为工业传动、新能源发电等领域的大型设备提供可靠的功率控制解决方案。​

分类:

描述

ABB 5SHY6545L0001是 ABB 5SHY 系列中一款大功率 IGCT 模块,作为该系列的升级型号,它在保持系列优良性能的基础上,进一步提升了功率承载能力。ABB 5SHY6545L0001 凭借卓越的耐高压特性和稳定的大电流输出能力,在高压大功率电力转换系统中占据核心地位,为工业传动、新能源发电等领域的大型设备提供可靠的功率控制解决方案。​

ABB AC10272001R0101是 ABB 自动化控制系统中的一款信号处理模块,主要用于工业现场复杂信号的采集与转换。在工业自动化系统中,ABB AC10272001R0101 可与ABB 5SHY6545L0001 协同运作,前者负责将现场信号精准处理后传输给控制单元,后者根据控制指令完成功率转换,二者配合确保工业生产过程的高效稳定,是自动化控制体系中不可或缺的重要组成部分。​

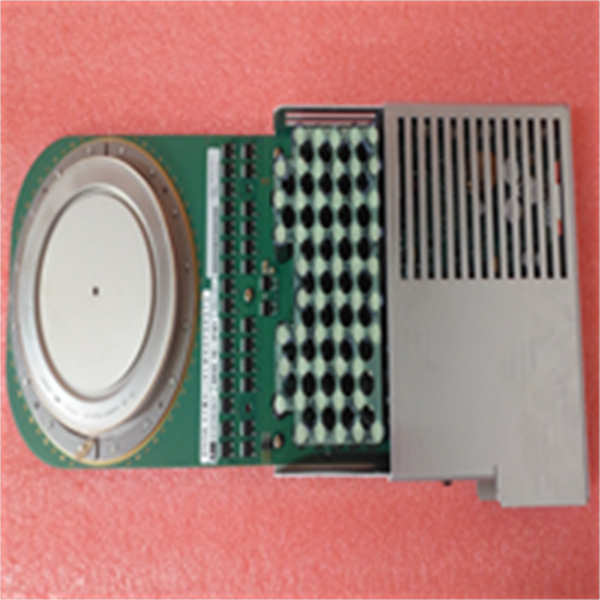

ABB 5SHY6545L0001 AC10272001R0101

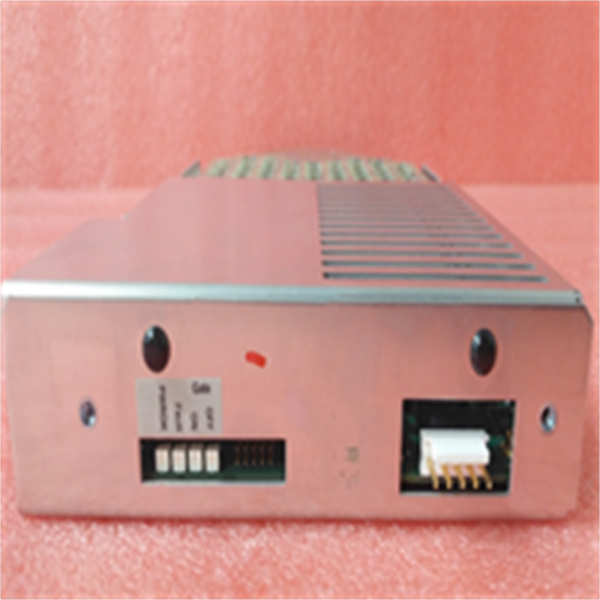

ABB 5SHY6545L0001 AC10272001R0101

技术规格​

参数名称​ 参数值​
产品型号​ 5SHY6545L0001、AC10272001R0101​
制造商​ ABB​
产品类型​ 5SHY6545L0001 为 IGCT 模块;AC10272001R0101 为信号处理模块​
额定电压(5SHY6545L0001)​ 6500V​
额定电流(5SHY6545L0001)​ 450A​
工作温度范围(5SHY6545L0001)​ -40℃~+150℃​
开关频率(5SHY6545L0001)​ 最高 5kHz​
信号输入范围(AC10272001R0101)​ 0-10V DC、4-20mA​
信号输出类型(AC10272001R0101)​ 标准数字信号、4-20mA 模拟量​
工作电压(AC10272001R0101)​ 24VDC ±10%​
精度等级(AC10272001R0101)​ 0.1%FS​
外形尺寸(AC10272001R0101)​ 110mm×85mm×30mm​
重量(5SHY6545L0001)​ 约 1.2kg​

主要特点和优势​

ABB 5SHY6545L0001 具有超高的功率密度,能在紧凑的结构中实现大功率输出,大幅节省安装空间。其采用先进的芯片技术,开关损耗极低,可显著提高系统能源效率,降低运行能耗。模块配备多重保护机制,包括过流、过压、短路及过热保护,能在毫秒级时间内响应异常状态,最大限度保护系统设备安全。此外,它的抗振动和抗冲击性能优异,可适应恶劣工业环境的长期稳定运行。​

ABB AC10272001R0101 信号处理精度极高,能将微弱的现场信号准确放大并转换为标准信号,确保控制单元获取真实可靠的现场数据。该模块具备强大的抗干扰能力,通过特殊的电磁兼容设计,可有效抑制工业现场的电磁干扰,保证信号传输的稳定性。它的扩展性良好,支持多通道信号接入,可灵活适配不同的工业场景需求,且安装调试简便,无需复杂的编程设置,大幅缩短系统集成周期。​

应用领域​

ABB 5SHY6545L0001 广泛应用于大型工业传动系统,如钢铁行业的轧机主传动、矿山行业的大型破碎机驱动装置,能为这些高功率设备提供稳定的动力控制。在新能源领域,适用于兆瓦级以上风力发电机组的变流器和光伏电站的大型逆变器,实现新能源电力的高效转换与并网。在轨道交通领域,可用于高速列车的牵引变流器,保障列车的强劲动力输出与平稳运行。​

ABB AC10272001R0101 主要应用于石油化工行业的大型装置,对反应釜温度、管道压力等关键参数进行精确采集与转换,为生产控制提供可靠数据支持。在冶金行业的高炉、转炉控制系统中,可精准处理各类传感器信号,确保冶炼过程的精确控制。在电力行业的发电机组监控系统中,能将汽轮机、锅炉的运行参数准确传输至控制中心,与ABB 5SHY6545L0001 配合,构建完整的电力生产自动化控制体系。​

相关产品​

5SHY6540L0002:同系列稍低电流型号(400A),与ABB 5SHY6545L0001 电压等级相同,适用于功率需求略低的场景。​

5SHY6550L0003:同系列高电流型号(500A),功率容量更大,可作为ABB 5SHY6545L0001 的升级选择,满足更高功率需求。​

AC10272001R0201:与ABB AC10272001R0101 同系列信号处理模块,支持更多信号类型输入,适配更复杂的信号采集场景。​

AC800M:ABB 的 DCS 系统控制器,常与ABB AC10272001R0101 配套使用,接收处理后的信号并生成控制指令。​

5SDF08D6501:ABB 的 IGBT 模块,与ABB 5SHY6545L0001 互补,适用于中高频开关场景,拓展了功率控制的应用范围。​

3BHE009699R0101:ABB 的电源供应模块,为ABB AC10272001R0101 提供稳定的工作电源,保障信号处理的连续性。​

5SHY5045L0001:5SHY 系列中压 IGCT 模块(5000V),与ABB 5SHY6545L0001 形成电压等级互补,覆盖更多应用场景。​

AC160:ABB 的分布式 I/O 模块,可与ABB AC10272001R0101 配合使用,扩展信号采集通道数量。​

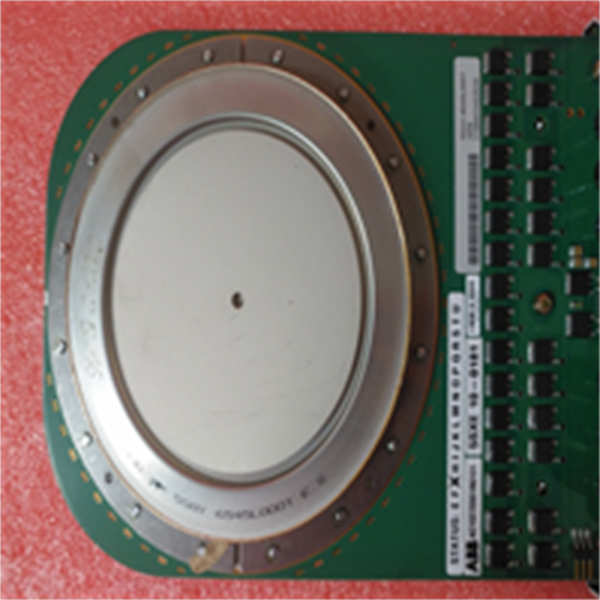

ABB 5SHY6545L0001 AC10272001R0101

ABB 5SHY6545L0001 AC10272001R0101

安装与维护​

安装前准备:安装ABB 5SHY6545L0001 前,需检查安装面平整度,选用额定散热功率不低于 500W 的散热装置,涂抹高导热系数硅脂(≥3.0W/m・K)确保散热良好。确认供电系统的电压、电流裕量满足模块需求,准备专用绝缘安装工具和力矩扳手(推荐扭矩 8-10N・m)。安装ABB AC10272001R0101 时,需选择远离强电磁源的位置,检查信号线缆屏蔽层是否完好,确保接地电阻≤4Ω。​

维护建议:定期(每 6 个月)对ABB 5SHY6545L0001 进行红外测温,确保运行温度不超过 125℃,清理散热 fins 上的灰尘杂物。每年检查一次模块的连接螺栓扭矩,防止松动导致接触不良。对于ABB AC10272001R0101,需定期(每 3 个月)校准信号输出精度,检查接线端子有无氧化锈蚀,用专用软件对模块进行功能自检。所有维护操作必须在完全断电且电容放电完毕后进行,严禁带电操作。
