中高压变频器专用，ABB 5SHX1960L0004 绝缘栅双极型晶闸管，稳定可靠！

描述

ABB 5SHX1960L0004 是一款先进的绝缘栅双极复合晶体管（IGCT）模块，在高压、大电流的电力电子转换领域扮演着关键角色。它归属于 ABB 精心打造的高性能电力半导体产品线，专为应对工业级大功率电力转换需求而设计，是实现高效、精准电能控制与转换的核心组件。该模块巧妙融合了晶闸管低导通损耗以及晶体管快速开关的特性，使其能够在严苛的高电压、大电流工况下稳定运行，为各类逆变器、变流器等设备提供坚实可靠的功率支撑，有力推动自动化系统整体效能与稳定性的提升。无论是在对稳定性要求极高的重型工业驱动场景，还是在蓬勃发展的新能源发电并网系统中，ABB 5SHX1960L0004 都凭借自身卓越性能，成为保障系统持续、高效运转的核心要素。​

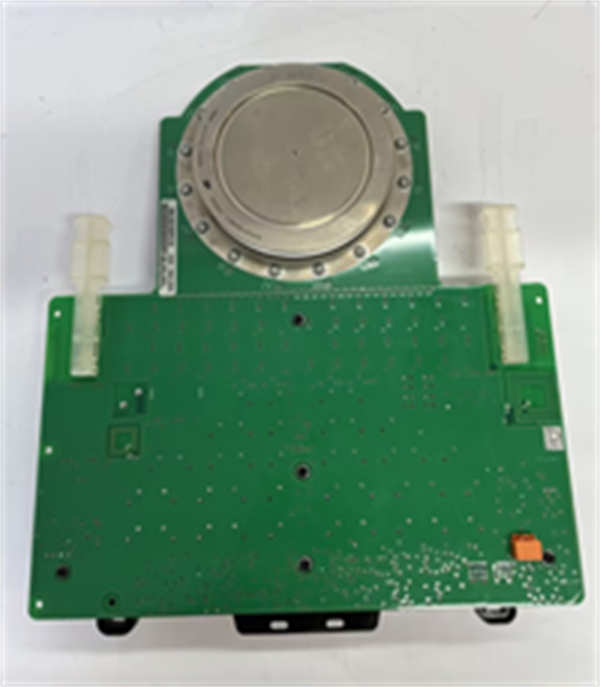

ABB 5SHX1960L0004

技术规格​

​

​

主要特点和优势​

高功率承载能力：能够稳定承载 4500V 的高电压以及 1960A 的大电流，可满足各类大功率设备的电力需求，适用于对功率要求极为苛刻的工业应用场景，如大型钢铁厂的轧钢设备、冶金行业的大型电弧炉等。​

高功率密度：在相对紧凑的尺寸下实现了强大的功率输出，相比同类产品，在相同功率等级下可节省约 25% 的安装空间，有助于在有限的设备空间内集成更多功能模块，提升系统整体布局的紧凑性与灵活性。​

低能量损耗：通过优化的 IGCT 芯片结构，将通态压降控制在极低水平（≤2.3V），同时大幅降低开关损耗，相较于传统晶闸管，开关损耗降低约 40%，长期运行可显著减少能源浪费，降低用户运营成本，契合当下绿色节能的工业发展趋势。​

快速动态响应：开关频率最高可达 250Hz，能够迅速响应控制信号的变化，在负载频繁波动的情况下，也能快速、精准地调整输出，确保电力转换过程稳定、流畅，特别适合对动态性能要求严苛的精密驱动系统，如高端数控机床的驱动装置。​

宽温稳定运行：可在 – 40℃至 125℃的极端温度范围内保持稳定性能，无需额外复杂的温控设备，即可适应严寒地区的工业生产以及高温环境下的特殊作业场景，有效降低系统复杂性与维护成本。​

高绝缘安全性：隔离电压高达≥15kV，远超行业平均标准，能够有效防止高压击穿风险，全方位保障设备运行安全以及操作人员的人身安全，极大减少因电气故障导致的停机事故，提升系统整体可靠性。​

应用领域​

重型工业驱动：在钢铁行业的大型轧机中，ABB 5SHX1960L0004 作为核心功率模块，能够精准控制电机转速与输出功率，确保轧钢过程的连续性与稳定性，显著提升钢材产品质量；在冶金行业的大型电弧炉设备中，可稳定提供大电流、高电压，保障冶炼过程高效进行。​

新能源并网系统：在大型风力发电场的逆变器中，该模块能够将风力发电机产生的直流电高效转换为符合电网标准的交流电，实现稳定并网；在地面光伏电站的逆变器系统中，可确保光伏电力高质量输出，满足电网对电能质量的严格要求，助力清洁能源大规模接入电网。​

轨道交通牵引系统：适用于高铁、地铁等轨道交通工具的牵引变流器，为牵引电机提供稳定且强劲的动力输出，确保列车在启动、加速、制动等过程中运行平稳，极大提升乘客的乘坐体验与行车安全性。​

电力系统无功补偿：在高压电网的静止无功补偿装置中，ABB 5SHX1960L0004 可快速、精确地调节无功功率，有效改善电网功率因数，稳定电网电压，降低电能传输损耗，提高电力系统的整体运行效率与可靠性。​

船舶动力系统：在大型远洋船舶的电力推进系统中，该模块能适应海洋环境的高湿度、高盐雾等恶劣条件，为推进电机提供可靠的电力转换，保障船舶在复杂海况下稳定航行，同时提升能源利用效率。​

相关产品​

ABB 5SHX1445H0002：同属 ABB IGCT 产品系列，额定电流为 1400A，相较于 5SHX1960L0004，其电流承载能力较低，适用于对功率需求相对较小的工业应用场景，为用户提供更多功率选择。​

ABB 5SXE10 – 1200：专为 ABB 5SHX1960L0004 设计的专用门极驱动单元，可提供精准的驱动信号，优化模块开关性能，同时具备过流、过压保护功能，有效延长模块使用寿命。​

ABB ACS6000 – 01 中压变频器：集成了 ABB 5SHX1960L0004 作为功率核心，形成完整的中压变频驱动解决方案，适用于 15MW 以下的大型工业电机调速，能够实现高效、精准的电机控制。​

ABB 3BHB003987R0001：高效液冷散热器，与 ABB 5SHX1960L0004 完美适配，散热效率相比风冷提升约 50%，特别适合高功率密度应用场景，确保模块在高负荷运行时能够保持良好的散热效果。​

ABB PVS1000 光伏逆变器：与 ABB 5SHX1960L0004 配合使用，可将光伏电站的最大转换效率提升至 98.8%，适用于大型集中式光伏电站项目，显著提高光伏发电系统的经济效益。​

ABB 5SHX2200L0005：同系列更高电流规格的产品，额定电流为 2200A，电压等级与 5SHX1960L0004 一致，适合对功率要求更高的超重型工业应用场景，与 5SHX1960L0004 形成互补，满足不同用户的多样化需求。​

ABB 3BHT300088R1：IGCT 模块专业测试工具，可快速、全面检测 ABB 5SHX1960L0004 的各项电气性能指标，便于现场维护人员进行模块性能检测与故障排查，提高设备维护效率。​

ABB 5SHX1960L0004

安装与维护​

安装前准备：在安装 ABB 5SHX1960L0004 之前，需确保安装环境清洁度达到 ISO 14644 – 1 Class 7 标准，避免粉尘等杂质进入模块内部，影响电气性能。仔细检查散热器安装面的平面度，误差应控制在≤0.08mm/m，使用专业研磨膏对接触面进行精细处理，以最大程度降低热阻。严格按照安装手册规定的 40N・m 扭矩紧固安装螺栓，确保模块与散热器紧密贴合，实现良好的散热效果。安装前，需使用 6000V 兆欧表对模块绝缘电阻进行检测，确保其值≥1500MΩ，保障电气安全。​

维护建议：在设备运行过程中，需借助专业的在线监测系统实时监控 ABB 5SHX1960L0004 的壳温，确保其始终不超过 90℃。每月进行一次全面的外观检查，重点关注端子是否存在氧化现象、模块表面有无爬电痕迹或其他物理损伤。每运行 8 个月，需重新紧固所有连接螺栓，防止因设备振动导致螺栓松动，进而引起接触电阻增大。一旦发现模块出现故障，必须使用 ABB 原厂备件进行更换，严禁混用不同型号或品牌的模块，以保证系统性能与稳定性不受影响。
