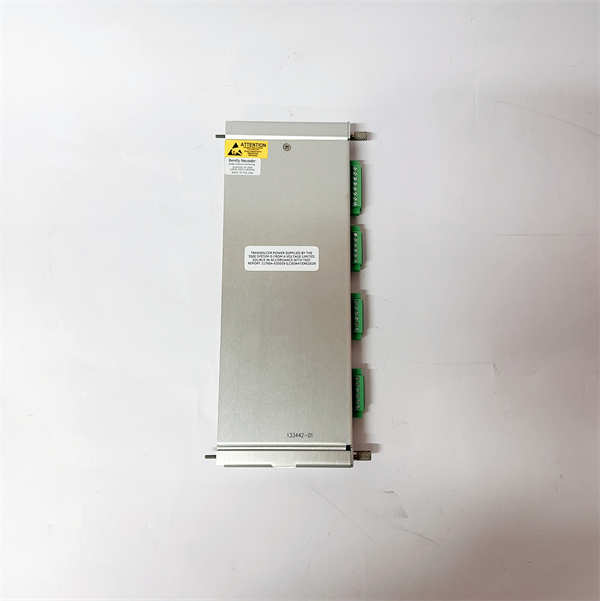

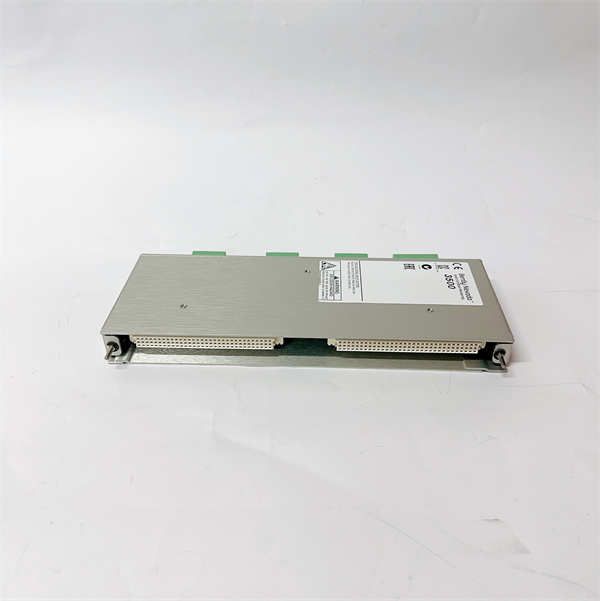

133442-01 BENTLY 转速计I/O模块

Bently Nevada 133442-01是一款高性能的转速计I/O模块，设计用于Bently Nevada 3500系列机械监测系统。作为3500系列的关键组成部分，133442-01模块能够精确测量旋转机械（如涡轮机、电机或发电机）的转速、转子加速度或转子方向。它接受来自近距离探头传感器或磁性拾取器的信号，并将这些模拟信号转换为数字量，供3500监测系统进行处理和分析。

133442-01的核心价值在于提供关键的转速信息，以实现对机械状态的实时监测和保护。通过将测量值与用户可编程的报警设定点进行比较，133442-01能够在超过预设限值时生成报警，从而预警潜在的设备故障或异常运行情况。这款模块的内部端子设计简化了接线过程，减少了外部连接点，提高了系统的可靠性和安装效率。其先进的信号调理和诊断功能确保了转速测量的准确性，是透平机械控制、工业自动化和发电应用中不可或缺的组件。

133442-01 BENTLY

技术规格

产品型号：133442-01

制造商：Bently Nevada

产品类型：转速计I/O模块(带内部端子)

系列：3500系列

输入通道数：2

输入信号类型：模拟电压、数字脉冲、频率信号

兼容传感器：近距离探头传感器、磁性拾取器

转速范围：最大99,999 rpm

输入频率范围：0.0167 Hz至20 kHz

输入阻抗：20 k Ohm(标准)

功耗：5.8瓦(典型值)

工作温度：-30°C至+65°C

存储温度：-40°C至+85°C

主要特点和优势

Bently Nevada 133442-01转速计I/O模块以其卓越的性能和集成度，为旋转机械监测提供了显著的优势。该模块最突出的特点是其高精度的转速测量能力，能够实时获取并处理来自近距离探头或磁性拾取器的信号，确保对轴转速、转子加速度和转子方向的精确监测。这种精度对于早期发现机械故障、优化运行参数以及实施有效的预测性维护至关重要。

133442-01的内部端子设计是其另一大优势。这种设计显著简化了现场接线，减少了外部接线点，从而降低了安装时间和复杂性，并提高了系统可靠性，因为它减少了外部环境因素对连接的影响。此外，模块支持用户可编程的报警设定点，当转速偏离预设值时能立即触发报警，为操作人员提供及时预警，从而有效避免设备损坏和停机。该模块还能够向3500机架的背板提供经过调理的Keyphasor®信号，这意味着在某些配置下，无需单独的Keyphasor®模块，进一步简化了系统架构并降低了成本。其内置的峰值保持功能可以存储最高转速或反向转速，为历史数据分析和趋势监测提供了宝贵信息。

133442-01 BENTLY

应用领域

Bently Nevada 133442-01转速计I/O模块广泛应用于各种需要精确监测和保护旋转机械的工业领域。在电力行业，它是汽轮机、燃气轮机和发电机组的关键组件，用于监测轴转速和加速，确保机组在启动、运行和停机过程中的安全。在石油和天然气工业中，133442-01被应用于压缩机、泵和冷却塔等关键设备的转速监测，防止超速、低速或反向旋转造成的设备损坏。

此外，该模块也适用于化工、冶金、造纸等重工业领域，对大型风机、电机和齿轮箱等设备的转速进行实时监测。通过提供准确的转速数据和报警功能，133442-01帮助用户实施预测性维护策略，减少计划外停机时间，延长设备寿命，并提高生产效率。其与3500系列监测系统的无缝集成，使其成为构建全面机械状态监测解决方案的理想选择。

安装与维护

安装前准备：在安装Bently Nevada 133442-01模块前，务必确保3500机架已完全断电，并已采取所有必要的安全措施，以防止电击或设备损坏。请仔细阅读133442-01模块随附的安装手册和3500系统手册，了解详细的安装步骤、接线图和环境要求。确认安装位置符合模块的物理尺寸和散热需求。在进行传感器接线时，严格按照接线图示操作，确保所有连接牢固、正确，并遵守电气隔离要求，特别注意近距离探头和磁性拾取器的信号线连接，以避免因接线错误导致设备损坏或信号异常。

维护建议：为了确保Bently Nevada 133442-01模块的长期稳定运行，建议定期进行以下维护：目视检查模块外观，查看是否有灰尘堆积、过热迹象或物理损坏。保持模块及其所在机架内部清洁干燥，避免潮湿和腐蚀性物质侵入。定期检查所有连接端子的紧固性，防止因振动或热胀冷缩导致接触不良。当系统发出报警或故障指示时，应利用3500机架的诊断功能或System 1®软件进行深入诊断，查找133442-01模块或相关传感器的问题。在对模块进行任何维护或更换操作后，务必进行功能测试，验证其转速测量和报警功能正常，并确保系统保护逻辑没有受到影响。
