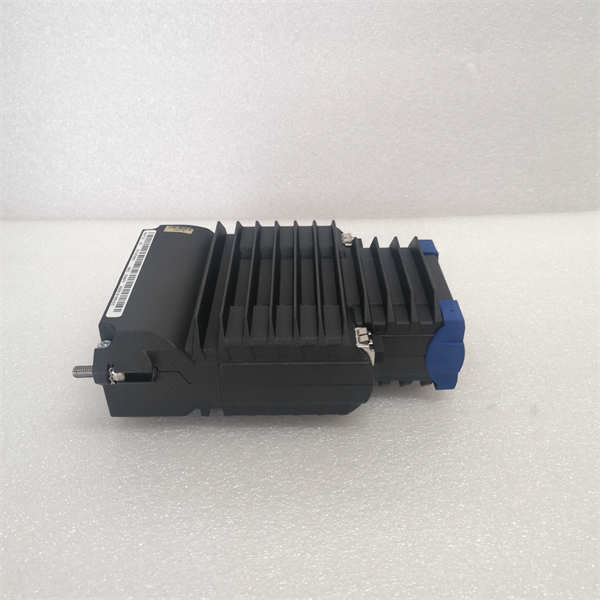

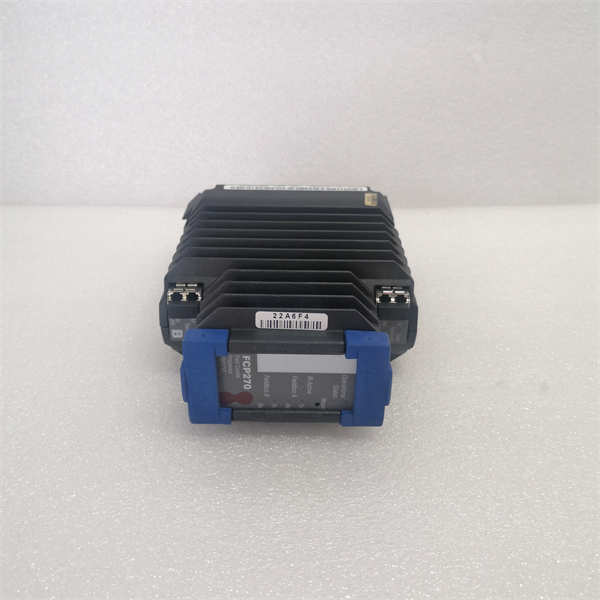

Foxboro FCP270 P0917YZ 是一款高性能的现场控制处理器(FCP)模块，专为Foxboro I/A Series分布式控制系统(DCS)设计。作为I/A Series架构中的核心控制器，FCP270能够分布式地执行调节、逻辑、时序和顺序控制功能，并进行数据采集和报警检测与通知。它是一款可选择支持容错功能的现场安装控制器，这意味着它可以部署在过程控制现场，减少了布线并提高了系统性能。

FCP270的设计旨在提供卓越的可靠性和可用性。其独特的容错版本由两个处理器模块组成，安装在同一个基板上，通过高速通信进行内部协调，确保即使其中一个模块发生故障，系统也能持续无中断运行。它通过标准的百兆光纤以太网连接到Foxboro的MESH控制网络，支持与现场总线模块(FBMs)的连接，从而实现对各种现场设备（如执行器、传感器和变送器）的精确控制和监测。凭借其强大的处理能力、灵活的模块化设计和对严苛工业环境的适应性，FCP270 P0917YZ是构建高可靠、高效率工业自动化解决方案的关键组件。

技术规格

产品型号:FCP270 P0917YZ

制造商:Foxboro(现为Schneider Electric旗下品牌)

产品类型:现场控制处理器(FCP)模块

所属系统:Foxboro I/A Series DCS/Foxboro Evo Process Automation System

处理器:32位RISC处理器(部分资料提及433 MHz单核CPU)

内存:16 MB SDRAM,32 MB闪存(部分资料提及256 MB DRAM,512 kB NVRAM,64 MB闪存)

I/O支持:支持多达32个200系列现场总线模块(FBMs)；可扩展至128个FBMs（需FEM100）；支持多达64个100系列FBMs

通信网络:MESH控制网络(通过100 Mbps光纤以太网)

现场总线支持:2 Mbps或268 Kbps HDLC现场总线（与FBI200或FBI100配合）

供电电压:24 V DC(典型值)

功耗:8.5 W(每个非容错模块，最大)

工作温度:0°C至+60°C(+32°F至+140°F)(部分资料提及-40°C至+70°C)

外壳:坚固的压铸铝外壳，无需通风

认证:CE认证，可在G3级恶劣环境中安装

冗余选项:可选容错设计(由两个处理器模块组成)

主要特点和优势

Foxboro FCP270 P0917YZ作为Foxboro I/A Series DCS的核心，具备以下显著特点和优势：

卓越的容错能力：FCP270独有的专利容错操作设计是其最大亮点。通过并行运行的两个处理器模块，即使其中一个模块发生硬件故障，另一个模块也能无缝接管控制，确保控制器持续运行而不中断过程。这种“位对位匹配”的通信机制确保了不会有错误消息发送出去，极大地提升了系统可靠性和可用性。

强大的控制与数据处理能力：搭载高性能的32位RISC处理器，FCP270能够处理复杂的调节控制、逻辑控制、时序控制和顺序控制算法，同时进行高效的数据采集、报警检测和通知。这使得它能够满足各种复杂过程控制应用的需求。

分布式架构：FCP270是一款现场安装的控制器，可将其放置在靠近I/O和被控设备的位置。这种分布式部署减少了现场布线，提高了系统性能，并简化了整个自动化系统的架构。

广泛的I/O支持：通过连接Foxboro 200系列和100系列现场总线模块(FBMs)，FCP270能够支持大量的模拟和数字量I/O点，提供全面的现场设备连接能力。

坚固耐用的工业设计：采用坚固的压铸铝外壳，FCP270设计可在恶劣的工业环境（包括G3级环境）下稳定运行，无需额外的通风或昂贵的专用机柜，降低了安装和运营成本。

集成与兼容性：FCP270 P0917YZ与Foxboro I/A Series软件版本8.3至8.8或Control Core Services v9.0及更高版本完全兼容，确保与现有系统的无缝集成，并支持未来的升级和扩展。

灵活的通信选项：通过标准的百兆光纤以太网连接到MESH控制网络，并支持多种现场总线（2 Mbps或268 Kbps HDLC），使得FCP270能够灵活地与各种设备和更高级别的控制系统进行通信。

应用领域

Foxboro FCP270 P0917YZ现场控制处理器广泛应用于对过程控制的连续性、精度和可靠性有极高要求的各种工业领域：

石油和天然气：在炼油厂、石化厂、天然气处理和管道输送等领域，用于控制和监测复杂的流程，确保生产的安全、高效运行。

化工行业：在各种化学品制造、精细化工和制药生产中，实现对反应器、蒸馏塔、泵、阀门等关键设备的精确控制和安全联锁。

电力行业：在发电厂（包括火电、水电、核电站）和变电站中，用于控制锅炉、汽轮机、发电机辅助设备以及变电站的开关和保护系统。

水和废水处理：在大型水处理厂和污水处理厂中，控制和优化水泵、阀门、过滤和消毒过程，确保水质和处理效率。

制浆造纸：在纸浆、造纸和纸板生产过程中，控制和监测从原材料处理到成品产出的各个环节，提高生产效率和产品质量。

采矿和冶金：在矿石破碎、研磨、冶炼和轧钢等重工业过程中，提供鲁棒的控制解决方案，应对恶劣环境并确保生产连续性。

相关产品

与Foxboro FCP270 P0917YZ现场控制处理器紧密相关的产品主要包括Foxboro I/A Series DCS的其他核心组件、I/O模块和软件工具：

Foxboro FBMs(Fieldbus Modules):FCP270需要与各种200系列和100系列FBMs配合使用，这些模块是连接现场传感器和执行器的模拟量和数字量I/O接口，例如FBM201(模拟量输入),FBM202(模拟量输出),FBM203(热电偶/RTD输入),FBM204(数字量输入),FBM205(数字量输出)等。

Foxboro Baseplates:FCP270安装在特定的基板上，基板提供电源和与FBMs的通信连接，例如P0914JM。

Foxboro FEM100(Fieldbus Expansion Module):用于扩展FCP270支持的FBM数量，允许连接更多现场I/O。

Foxboro Control Core Services(CCS):Foxboro Evo™Process Automation System的核心软件，用于配置、编程、运行和维护FCP270及整个DCS系统。

Foxboro I/A Series System Software:早期版本软件平台，用于配置和操作I/A Series DCS。

Foxboro MESH Network Components:包括光纤以太网交换机和连接器，构成FCP270与其他控制器、工作站之间的高速通信骨干。

Foxboro AW70/AW51系列工作站:操作员和工程师用于监控、操作和诊断I/A Series系统的终端。

Foxboro RH924YA(FCP280):Foxboro I/A Series中另一款更高级的现场控制处理器，通常提供更强的处理能力或更多功能，可能是FCP270的升级或并列型号。

安装与维护

安装前准备：在安装Foxboro FCP270 P0917YZ现场控制处理器模块之前，请务必仔细阅读Foxboro I/A Series DCS的详细安装手册和所有相关的安全指南。确保所有安装工作在控制柜完全断电的情况下进行，并严格遵守当地的电气安全规范。检查安装位置是否满足模块的环境要求（如温度、湿度、振动和电磁兼容性），并确保有足够的空间用于散热和接线。将FCP270模块（单模块或容错双模块）正确安装到兼容的基板上，并确保所有连接器完全插入并锁定到位。正确连接电源线、光纤以太网电缆和与现场总线模块的连接线。

维护建议：为确保Foxboro FCP270 P0917YZ的长期可靠运行和最佳性能，建议进行以下维护：定期目视检查模块外部，清除灰尘和污垢堆积，并检查所有连接（包括电源、光纤和与FBM的连接）是否紧固。确保控制柜内部清洁，通风良好，以防止模块过热。利用Foxboro的系统诊断工具（如Control Core Services或I/A Series系统软件中的诊断功能），定期检查FCP270模块的诊断状态、错误日志和运行参数。如果模块具备LED指示灯，应定期观察其状态，以便快速识别运行异常或故障。在进行任何维护或更换操作前，务必遵循严格的安全程序，断开电源，并由经过Foxboro培训的专业人员进行。当需要更换FCP270模块时，应确保使用相同型号或Foxboro认证的兼容替代品，并遵循制造商的更换步骤，特别是在容错配置下。

产品保障

Foxboro(Schneider Electric)对FCP270 P0917YZ现场控制处理器模块提供全面的产品保障，这充分体现了我们对产品质量和客户满意度的坚定承诺。
