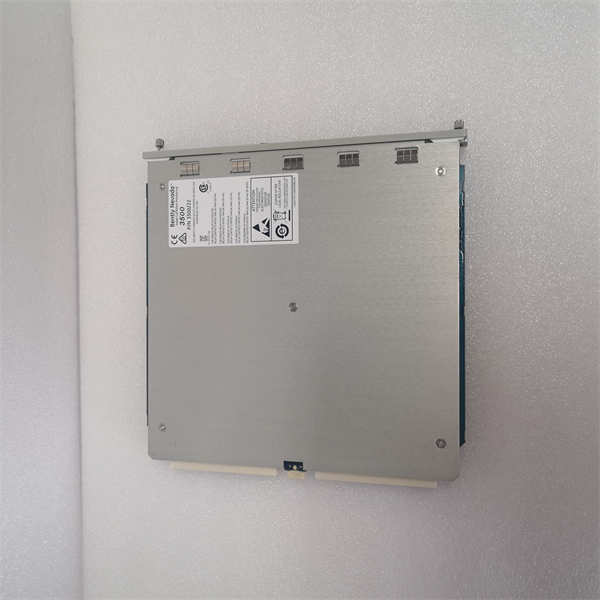

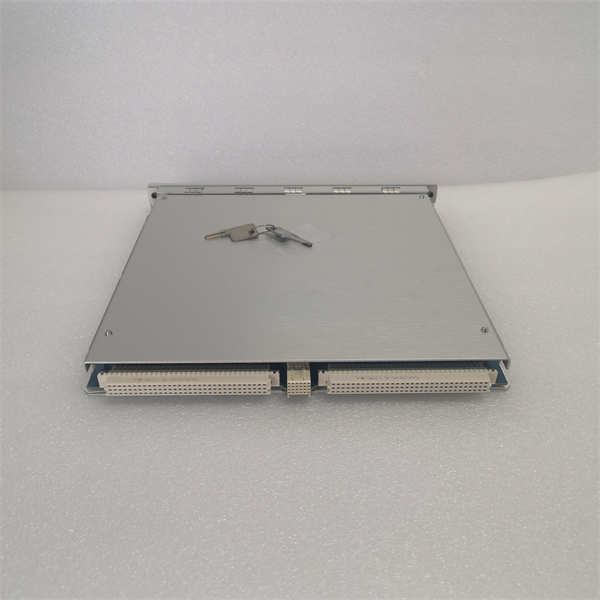

Bently Nevada 3500/22M 288055-01是一款关键的瞬态数据接口(TDI)模块，它是Bently Nevada 3500系列机械保护系统中的核心组件。作为GE Bently Nevada为工业领域提供状态监测和诊断解决方案的重要一环，3500/22M主要功能是作为3500监测系统与兼容软件（如System 1®机械管理软件和3500系统配置软件）之间的接口。

3500/22M结合了3500/20机架接口模块(RIM)的功能与通信处理器的能力，能够持续收集稳态和瞬态动态（波形）数据，并通过以太网链路将这些数据传输至主机软件。虽然3500/22M提供整个机架的通用功能，但它不属于关键监测路径，因此不会影响整个监测系统在机械自动保护方面的正常运行。每个3500机架都需要一个TDI或RIM，它始终占用靠近电源的第一个插槽。通过可选的通道启用盘，3500/22M能够捕获动态和高分辨率的瞬态数据，为旋转机械的健康诊断和预测性维护提供全面而深入的数据支持。

技术规格

产品型号:3500/22M 288055-01

制造商:Bently Nevada(现为Baker Hughes旗下品牌)

产品类型:瞬态数据接口(TDI)模块

功能:3500监测系统与System 1软件的数据接口，数据采集(稳态和瞬态)

功耗:10.5瓦

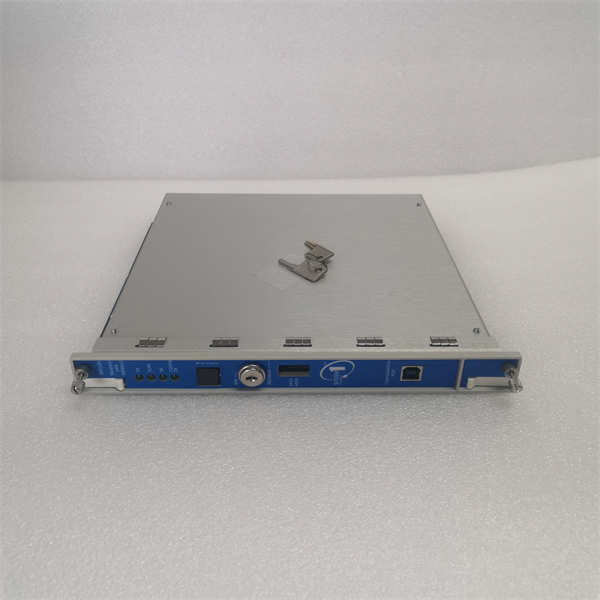

前面板接口:USB-B(用于本地通信),LED状态指示灯

以太网I/O:10Base-T或100Base-TX Ethernet,自动感应(RJ-45连接器)

光纤以太网I/O:100Base-FX Fiber-Optic Ethernet(MT-RJ连接器)(可选I/O模块)

数据采集能力:静态数据捕获(标配);动态和高分辨率瞬态数据(可选通道启用盘)

警报数据收集:包含预警和后警报数据,静态值和波形数据

Keyphasor输入:支持多达4个Keyphasor信号，速度范围可达100,000 rpm(取决于通道数)

波形采样:支持48个通道的波形采集，用户可配置采样率和样本数

通信协议:BN Host Protocol,BN TDI Protocol(基于Ethernet TCP/IP),USB-B Protocol

操作温度:-30°C至+65°C(-22°F至+149°F)

存储温度:-40°C至+85°C(-40°F至+185°F)

湿度:95%,非冷凝

危险区域认证:可选CSA/NRTL/C,ATEX/IECEx(Class 1,Div 2,Zone 2等)

安装位置:3500机架的Slot 1(紧邻电源模块)

主要特点和优势

Bently Nevada 3500/22M 288055-01作为3500系列的核心数据接口，具有以下显著特点和优势：

无缝数据集成：3500/22M是3500监测系统与System 1®机械管理软件之间的关键桥梁。它能够连续、实时地将监测器收集到的数据（包括稳态和瞬态波形数据）传输到软件平台，实现数据的集中管理和高级分析。

全面的数据采集能力：该模块标配静态数据捕获功能。通过可选的通道启用盘，它还能捕获高分辨率的动态和瞬态数据，这对于识别复杂的机械故障（如裂纹、轴承损坏、不对中等）至关重要。

强大的通信能力：3500/22M支持多种通信接口，包括USB-B（用于本地连接）和以太网（10/100Base-T或可选光纤100Base-FX）。这使得数据传输快速可靠，便于远程访问和集成到企业网络中。

提高诊断效率：通过提供预警和后警报数据、时间戳以及多种波形采样选项，3500/22M帮助用户深入分析机器行为，快速识别故障模式，从而缩短诊断时间并支持更有效的预测性维护决策。

系统安全与冗余：3500/22M不属于关键保护路径，这意味着它的运行不会影响3500系统对机械的自动保护功能。此外，对于三重模块冗余(TMR)应用，3500系统支持TMR版本的TDI，可进行监视器通道比较，进一步提高系统的可靠性和可用性。

紧凑且易于集成：该模块只占用3500机架的一个插槽，且始终位于靠近电源的位置，便于安装和系统规划。其坚固的工业级设计确保在严苛的工业环境中稳定运行。

应用领域

Bently Nevada 3500/22M 288055-01作为3500系列机械保护和状态监测系统的重要组成部分，广泛应用于对旋转机械健康状态要求极高的各种工业领域：

石油和天然气：在炼油厂、石化厂、海上钻井平台、天然气处理厂和管道输送站中，用于监测关键旋转设备，如涡轮机、压缩机、泵、风机等，以防止非计划停机和灾难性故障。

电力行业：在火力发电厂、核电站、水力发电厂和风力发电场中，监测汽轮机、发电机、给水泵、引风机等核心设备，确保电力生产的连续性和设备的安全运行。

化工行业：在各种化工生产过程中，对反应器、压缩机、泵和搅拌器等关键机械进行状态监测，提高生产效率和安全性。

钢铁和冶金：在轧钢机、鼓风机、压缩机和各种大型旋转设备中，提供振动和状态数据，防止设备损坏并优化生产流程。

纸浆和造纸：监测压榨机、烘干机、泵和风机等设备，减少维护成本和提高生产线的可用性。

采矿业：在破碎机、磨机、输送机和大型风机等设备中，提供健康状况数据，优化设备性能并延长寿命。

相关产品

与Bently Nevada 3500/22M 288055-01瞬态数据接口模块紧密相关的产品主要包括Bently Nevada 3500系列的其他模块以及配套的软件和传感器：

Bently Nevada 3500系列监测器模块:例如3500/40M(通用振动监测器),3500/42M(往复式压缩机监测器)等，这些监测器负责采集原始的振动、位移、速度、加速度、温度等数据，并将数据传输给TDI。

Bently Nevada 3500/20 Rack Interface Module(RIM):3500/22M结合了RIM和通信处理器的功能，但RIM本身也可独立存在于3500机架中，用于提供机架电源、警报、外部复位等通用功能，但不具备高级数据采集能力。

Bently Nevada System 1®机械管理软件:这是用于接收、存储、分析和显示3500/22M传输来的机械健康数据的核心软件平台，提供趋势分析、波形查看、谱图分析等高级诊断功能。

Bently Nevada 3500 System Configuration Software:用于配置3500/22M和其他3500模块的参数、警报限值、通信设置等。

Bently Nevada 3500系列电源模块(如3500/15):为整个3500机架和所有模块提供电源。

Bently Nevada振动传感器和探头:例如3300 XL系列电涡流传感器、加速计、速度传感器等，这些是数据采集的源头，直接连接到3500监测器模块。

Bently Nevada 3500/09 Dynamic Data Enabling Disk:一种软件授权盘，用于解锁3500/22M模块的动态和高分辨率瞬态数据捕获功能。

Bently Nevada 3500机架:3500/22M模块需要安装在特定的3500机架中。

安装与维护

安装前准备：在安装Bently Nevada 3500/22M 288055-01 瞬态数据接口模块之前，务必仔细阅读Bently Nevada 3500系统用户手册中关于安装和安全的所有指导。确保所有安装工作在断电状态下进行，并严格遵守所有适用的电气安全标准和规范。3500/22M模块始终安装在3500机架中靠近电源的第一个插槽。在插入模块之前，确保插槽干净无异物。检查模块本身是否有任何运输损坏。正确连接USB电缆和以太网电缆（如果使用光纤，需确保光纤I/O模块和光纤电缆连接正确）。所有连接应牢固可靠，并确保机架正确接地。

维护建议：为确保Bently Nevada 3500/22M的长期可靠运行和最佳性能，建议进行以下维护：定期目视检查模块外部，清除灰尘和污垢堆积，并检查所有连接（包括电源、I/O和通信电缆）是否紧固。确保3500机架内部通风良好，避免过热。利用System 1®软件或3500系统配置软件，定期检查3500/22M的诊断状态和事件日志，及时发现并解决任何异常情况。虽然3500/22M本身不直接影响机器保护，但它是数据传输的关键环节，因此应确保其通信链路的稳定和可靠性。如果需要更换模块，务必遵循Bently Nevada的更换程序，使用相同型号或认可的替代品，并由经过培训的专业人员进行操作。

产品保障

Bently Nevada(Baker Hughes)对3500/22M 288055-01瞬态数据接口模块提供全面的产品保障，这充分体现了我们对产品质量和客户满意度的坚定承诺。
