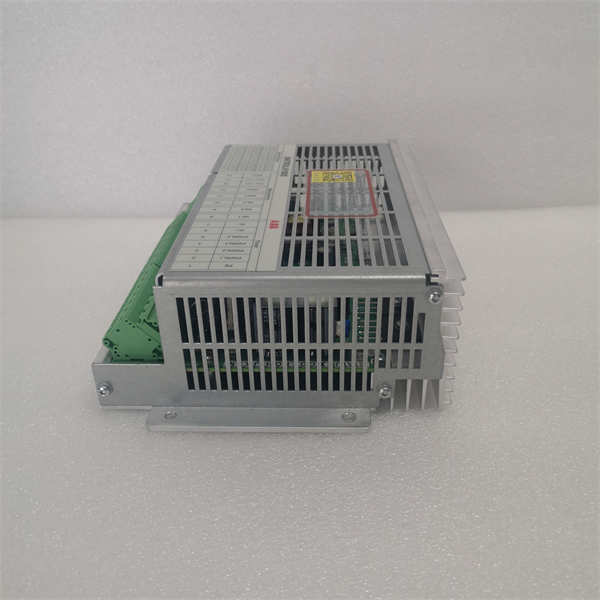

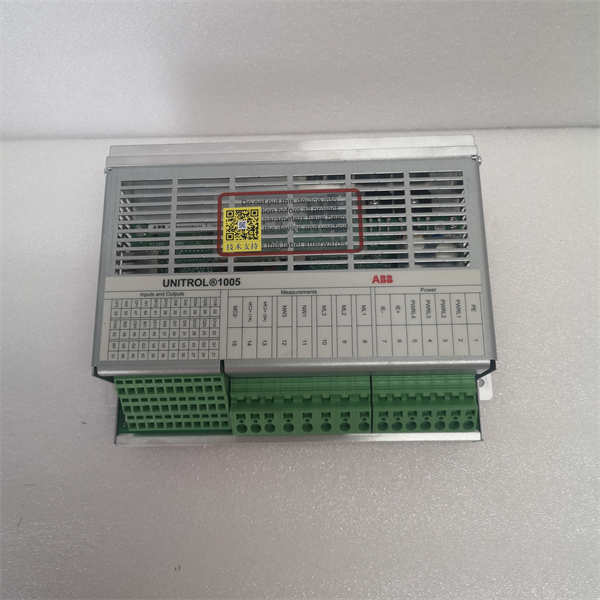

ABB UNITROL 1005-0011 ECO 3BHE043576R0011是一款紧凑、高性能的自动电压调节器(AVR)，隶属于ABB UNITROL®1000系列。该系列产品专为对同步发电机和电机的励磁系统进行精确电压控制而设计，覆盖范围从100kVA到80MVA的同步电机应用。UNITROL 1005-0011 ECO作为UNITROL 1000系列中的入门级产品，其最大励磁电流输出可达5 ADC，非常适合于小型同步发电机和电机应用，以及对成本效益有较高要求的项目。

UNITROL 1005-0011 ECO不仅能够提供稳定的电压输出，还能快速响应负载变化，确保电网电能质量。除了作为自动电压调节器(AVR)运行，它还可以作为无功功率调节器、功率因数调节器或励磁电流调节器使用，提供了多功能的控制模式。该模块采用先进的微处理器技术和IGBT（绝缘栅双极晶体管）功率电子输出级，确保了卓越的控制精度和快速响应能力。其“ECO”版本强调了核心功能和经济性，为用户提供了可靠且具有成本效益的励磁解决方案。

技术规格

产品型号:UNITROL 1005-0011 ECO 3BHE043576R0011

制造商:ABB(现隶属于Hitachi Energy)

产品类型:自动电压调节器(AVR)/励磁输入/输出模块

适用同步电机范围:最高达80 MVA

最大励磁电流:5 ADC(连续运行)

控制模式:自动电压调节器(AVR),无功功率调节器,功率因数调节器,励磁电流调节器

供电输入(AC):16 V AC至250 V AC

供电输入(DC):18 V DC至300 V DC

频率范围:25 Hz至600 Hz

测量输入:单相或三相电机电压,单相电机电流,励磁电流,励磁电压,整流器输入电压

数字/模拟I/O:多个可配置数字和模拟输入/输出(具体数量需查阅详细手册)

通信接口:USB端口(用于调试和连接PC),Ethernet端口(用于Modbus TCP等远程访问),RS485(用于Modbus RTU或VDC通信)

调试工具:CMT1000(随附特殊红色USB电缆)

工作温度:0°C至65°C(取决于具体版本和安装条件)

冷却方式:被动冷却(通常为散热片)

主要特点和优势

ABB UNITROL 1005-0011 ECO 3BHE043576R0011凭借其精巧的设计和强大的功能，在同步电机励磁控制领域展现出多项关键特点和优势：

精确的电压控制与稳定性能：作为一款先进的自动电压调节器，它能实时监测并精确调整电压输出，确保在各种运行条件下的电压稳定性和可靠性。这对于维持电网电能质量和保护连接设备至关重要。

多功能运行模式：除了标准的自动电压调节(AVR)模式，UNITROL 1005-0011 ECO还可以灵活配置为无功功率调节器、功率因数调节器或励磁电流调节器。这种多功能性使其能够适应不同的电网运行需求和策略。

基于IGBT的先进技术：采用IGBT作为功率输出级，实现了高效率、快速响应和卓越的控制精度。这有助于提升发电机的动态性能，快速应对负载变化和故障情况。

易于调试和维护：配套的CMT1000调试与维护工具（通过USB连接）提供了用户友好的界面，可以快速进行设备配置、参数设置、事件日志查看和数据上传。这大大简化了安装和长期维护的复杂性，降低了运营成本。

紧凑且坚固的设计：模块化和紧凑的设计使得UNITROL 1005-0011 ECO易于集成到现有或新的控制柜中，节省了宝贵的空间。其坚固的工业级设计，使其能够在各种工业环境中可靠运行。

广泛的兼容性和应用范围：适用于最大80 MVA的间接励磁同步发电机和电机，涵盖了从小型工业应用到中型发电厂的广泛需求。其软件源自UNITROL 1000系列，适用于并网代码（Grid Code）要求较高的应用。

多种通信接口：支持以太网接口（Modbus TCP）和RS485接口（Modbus RTU或VDC），便于与上位控制系统（如DCS/SCADA）进行数据交换和远程监控。

应用领域

ABB UNITROL 1005-0011 ECO 3BHE043576R0011在需要精确控制同步发电机和电机励磁系统的各个行业和应用中扮演着关键角色：

小型至中型发电厂：包括水力发电、燃气轮机、柴油发电机组等，用于实现发电机组与电网的稳定并联，并维持电网电压和无功功率平衡。

工业自备电厂：拥有自备发电机组的工业设施，如石油化工、造纸、钢铁、矿山等，需要确保其内部电网的电压稳定和电力供应的连续性。

分布式发电(DG)：随着风力、太阳能等分布式电源的兴起，UNITROL 1005-0011 ECO可用于这些分布式电源中的同步发电机，实现并网和电压支持。

船用和海上平台：在船舶和海上钻井平台等对空间和可靠性有严格要求的环境中，其紧凑的设计和鲁棒性使其成为理想的励磁控制解决方案。

同步电机驱动：对于使用大型同步电机作为泵、风机、压缩机等驱动设备的工业应用，UNITROL 1005-0011 ECO可用于控制电机励磁，优化其运行效率和功率因数。

电网升级和改造项目：在对现有发电机或电机励磁系统进行升级改造时，UNITROL 1005-0011 ECO提供了一个现代化的、经济高效的替代方案。

相关产品

与ABB UNITROL 1005-0011 ECO相关的产品主要包括ABB UNITROL 1000系列中的其他AVR型号以及配套的电力系统自动化和控制解决方案：

UNITROL 1010:UNITROL 1000系列中的中等功率AVR，通常支持高达10 ADC的励磁电流，适用于中型同步发电机和工业机器。

UNITROL 1020:UNITROL 1000系列中最高功率的AVR，具有更强大的处理能力和更多功能，适用于更大容量的发电机，并可能支持更复杂的冗余配置和并网代码要求。

UNITROL 1000 COMPACT System:基于UNITROL 1000系列AVR的预工程励磁系统，通常安装在背板上，预接线和预测试，适用于快速部署的项目。

UNITROL 1000 FLEXplus System:提供更高灵活性的预工程解决方案，支持单通道或双通道配置，并可扩展I/O模块。

UNITROL 6000系列:ABB更高性能的励磁系统，适用于大型同步发电机，提供更强的电流输出和高级控制功能。

SYNCHROTACT同步设备:ABB的同步设备系列，用于实现发电机与电网的自动同步，与UNITROL 1005-0011 ECO共同构成发电机并网的关键控制链。

ABB Symphony Plus/800xA:ABB的分布式控制系统(DCS)，UNITROL 1005-0011 ECO的数据和控制可以通过通信接口集成到这些更高层级的控制平台中。

CMT1000:UNITROL 1005-0011 ECO专用的调试和维护工具软件。

安装与维护

安装前准备：在安装ABB UNITROL 1005-0011 ECO 3BHE043576R0011之前，务必仔细阅读ABB或Hitachi Energy提供的详细用户手册和安装指南。确保所有安装工作在断电状态下进行，并严格遵守所有适用的电气安全标准和规范。选择合适的安装位置，确保环境干燥、无尘，没有腐蚀性气体或高振动，并且有足够的空间进行散热和接线。检查模块是否有运输损坏。根据接线图正确连接励磁电源输入、机器电压/电流测量输入、以及数字/模拟I/O和通信电缆。确保所有接线牢固，接地良好。

维护建议：为确保ABB UNITROL 1005-0011 ECO的长期可靠运行和最佳性能，建议进行以下维护：定期目视检查模块外部，清除灰尘和污垢，并检查连接端子是否紧固。确保周围有足够的空气流通，以保持良好的散热。通过CMT1000软件或本地指示灯定期检查模块的运行状态，并查看事件日志，及时发现和解决任何异常情况。根据制造商的建议，定期对励磁系统进行性能测试和参数校准，以验证其控制精度和响应能力。在进行任何维护或更换操作前，务必遵循严格的安全程序，断开电源，并由经过培训的专业人员进行。

产品保障

ABB对UNITROL 1005-0011 ECO 3BHE043576R0011自动电压调节器提供全面的产品保障。
