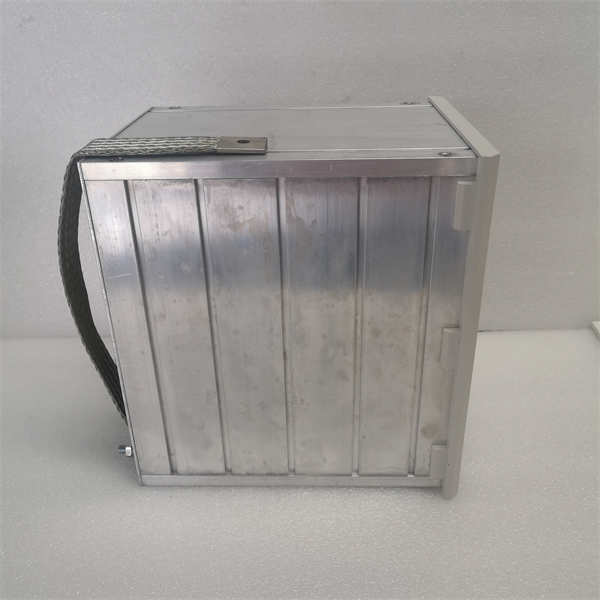

ABB SYNCHROTACT5 3BHB006713R0217是一款先进的数字同步设备，隶属于ABB备受赞誉的SYNCHROTACT同步设备系列。该设备是ABB在发电机与电网并联以及同步线路之间并联技术领域数十载经验的结晶，旨在确保电力系统的稳定、高效和安全运行。SYNCHROTACT5被设计用于自动同步功能，能够精确匹配发电机或线路的电压、频率和相位角，从而实现断路器的无扰动闭合。这一型号通常具备双通道概念，包含来自不同制造商的两个微处理器系统，并采用不同的软件结构，以支持高系统冗余和最大程度的安全性和可用性。ABB 3BHB006713R0217提供了卓越的控制精度和鲁棒性，能够显著降低工程成本并加快调试过程，是发电厂、变电站以及工业自备电厂中不可或缺的关键设备。

技术规格

产品型号:SYNCHROTACT5 3BHB006713R0217

制造商:ABB

产品类型:数字同步设备/发电机和线路自动并联装置

功能类型:自动同步，具备电压和频率匹配功能，可兼作同步校验器(Synchrocheck)

工作频率:50 Hz,60 Hz,或16.7 Hz

通道配置:通常为双通道系统(如SYN 5202)，可能在特定订单号下为冗余双通道系统(如SYN 5302)

通信协议:IEC 61850,Modbus,Profibus,LON(可通过以太网实现远程服务)

可同步断路器数量:单个继电器可同步多达7个不同要求的断路器

参数设置:7个可配置的参数集，用于不同的并联条件

诊断功能:故障/事件日志(存储256个事件，带日期和时间戳)

软件工具:配套SynView PC工具，简化配置和维护

标准符合性:符合IEC保护标准和CE认证指南

远程控制:支持通过现场总线(Modbus,Profibus,LON)进行远程控制

死线/死母线功能:支持死母线/死线并联操作

绝缘等级:5 kV

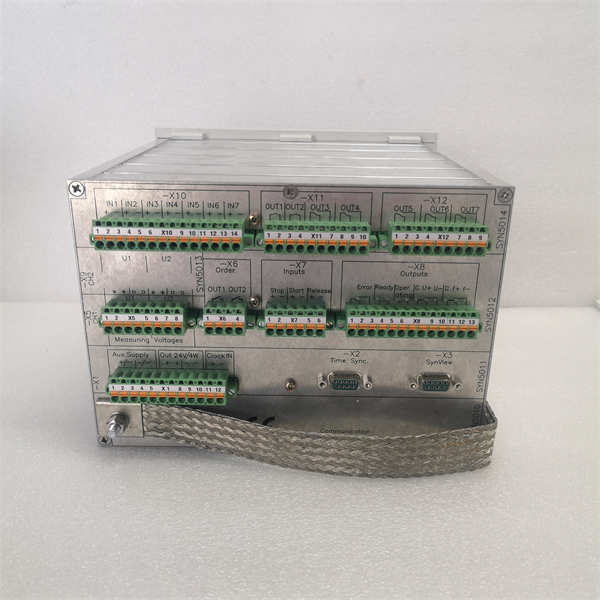

测量输入:模拟电压输入V1,V2(U1,U2)

功率损耗:典型值24W/35VA(对于双通道冗余系统)

物理尺寸:(具体取决于最终模块封装，通常为标准机架安装尺寸)

重量:约3.3 kg

主要特点和优势

ABB SYNCHROTACT5 3BHB006713R0217作为ABB的第五代同步设备，集成了多项先进技术和设计理念，使其在电力系统同步领域具备显著的特点和优势：

极致的安全性和可靠性：SYNCHROTACT5采用独特的双通道概念设计，通常包含两个独立的微处理器系统，其硬件和软件结构各不相同。这种冗余设计极大地提升了系统的安全性，即使一个通道发生故障，另一个通道也能无缝接管，确保同步过程的持续可靠运行，防止误合闸和异步合闸，从而最大限度地保护发电机和电网。

高精度自动同步：该设备能够精确测量并匹配发电机或线路的电压、频率和相位，确保断路器在最佳的相角瞬间闭合。通过先进的命令生成算法，SYNCHROTACT5能够根据断路器合闸时间预先计算出必要的超前角度，从而实现无扰动、平稳的并联操作，减少对电网的冲击。

灵活多样的应用场景：3BHB006713R0217支持自动同步发电机与电网、同步线路之间并联、以及对自动或手动并联过程进行监测（同步校验）。其“死母线/死线”功能进一步拓展了其应用范围，可以在一端无电压的情况下实现并联。

多功能与可配置性：单个SYNCHROTACT5设备可以存储多达7套不同的参数设置，允许在不同的并联点和并联条件下进行灵活操作。这些参数集可以通过可配置的数字输入和输出进行选择，极大地简化了系统配置和操作流程。

简化的调试与维护：配套的SynView PC软件工具提供用户友好的界面，可以快速进行设备配置和参数设置。软件还能根据断路器、电压调节器和调速器的特性推荐设置值。此外，SYNCHROTACT5提供丰富的诊断功能和事件记录（包括带时间戳的256个事件），极大地简化了故障排除和维护工作。

先进的通信能力：SYNCHROTACT5完全支持IEC 61850通信协议，并兼容Modbus、Profibus和LON等现场总线协议。它还支持TCP/IP和互联网远程维护，使得设备可以轻松集成到现代SCADA控制系统中，并实现远程监控和维护，降低了差旅成本。

应用领域

ABB SYNCHROTACT5 3BHB006713R0217在电力系统的多个关键应用领域发挥着不可或缺的作用，确保电力设备的可靠并网和电网的稳定运行。

发电厂：在火力发电厂、水力发电厂、核电站以及燃气轮机联合循环电厂中，SYNCHROTACT5用于实现发电机组与电网的自动同步并联。它确保在发电机组启动或检修后并网时，其电压、频率和相位与电网精确匹配，避免合闸冲击，保护发电机和变压器等昂贵设备。

电网变电站：在大型输电和配电变电站中，SYNCHROTACT5用于同步并联不同的母线或输电线路。这对于电网的负荷分配、电力传输路径优化以及应对突发故障后的快速恢复至关重要。

工业自备电厂：拥有自备发电机组的工业企业（如钢铁、化工、造纸等），需要将其发电机并联到工厂内部电网或与外部公共电网并联。3BHB006713R0217提供了可靠的同步解决方案，保障工业生产的连续性和电力供应的稳定性。

新能源并网：随着风力发电、太阳能发电等分布式电源的快速发展，需要将这些间歇性电源安全、平稳地并入现有电网。SYNCHROTACT5可以为这些新能源发电设备提供精确的并网同步控制。

泵站和水处理设施：在一些大型泵站和水处理设施中，可能会有备用发电机组或需要多台电机并联运行，SYNCHROTACT5可以用于这些电机或发电机与电网的同步并联。

铁路和交通系统：在电气化铁路系统中，牵引供电变电站可能需要将不同电源的线路进行同步并联，SYNCHROTACT5在此应用中也能发挥作用。

相关产品

与ABB SYNCHROTACT5 3BHB006713R0217相关的产品主要集中在ABB SYNCHROTACT同步设备系列以及其他配套的电力系统自动化和控制组件：

SYNCHROTACT6:ABB的最新一代同步设备，作为SYNCHROTACT5的升级替代品，通常具备相同的外形尺寸和电气连接，提供更先进的功能和更高的性能。

SYN 5100:SYNCHROTACT5系列中的同步校验器(Synchrocheck)，提供基本同步监测功能。

SYN 5200:SYNCHROTACT5系列中的同步校验或自动并联单元，不带匹配器功能。

SYN 5201:SYNCHROTACT5系列中的自动单通道同步设备，具备频率和电压匹配功能。

SYN 5202:SYNCHROTACT5系列中的自动双通道同步设备，以串联同步校验作为第二通道。

SYN 5302:SYNCHROTACT5系列中的冗余自动双通道同步设备，通常包含两个SYN 5202单元。3BHB006713R0217可能属于该系列中的某个变体。

SYN 5500:ABB SYNCHROTACT系列中的辅助设备，可能用于扩展控制或I/O功能。

ABB Excitation Systems:ABB的励磁系统，与SYNCHROTACT5紧密配合，共同控制发电机的电压和无功功率。

ABB Unitrol系列:ABB的电压调节器，用于控制发电机电压，与SYNCHROTACT5协同工作。

ABB Symphony Plus/800xA:ABB的DCS（分布式控制系统），SYNCHROTACT5可以通过通信协议集成到这些更高级别的控制平台中，实现集中监控和管理。

PCM600:ABB的保护和控制IED管理器，可能用于SYNCHROTACT5的调试和维护，尽管SynView是更专用的工具。

安装与维护

安装前准备：在安装ABB SYNCHROTACT5 3BHB006713R0217设备之前，务必仔细查阅ABB提供的详细安装手册和电气图纸。确保安装环境符合设备的操作温度、湿度和电磁兼容性要求。在进行任何电气连接前，必须确保系统已完全断电，并采取适当的安全锁定/挂牌措施。检查3BHB006713R0217模块是否有运输损伤。确认所有电压、电流输入接线以及控制和通信电缆均已正确敷设和连接，并确保接地符合规范要求。SYNCHROTACT5通常设计为标准机架或面板安装，应确保安装位置稳固，并预留足够的空间以便于接线和散热。

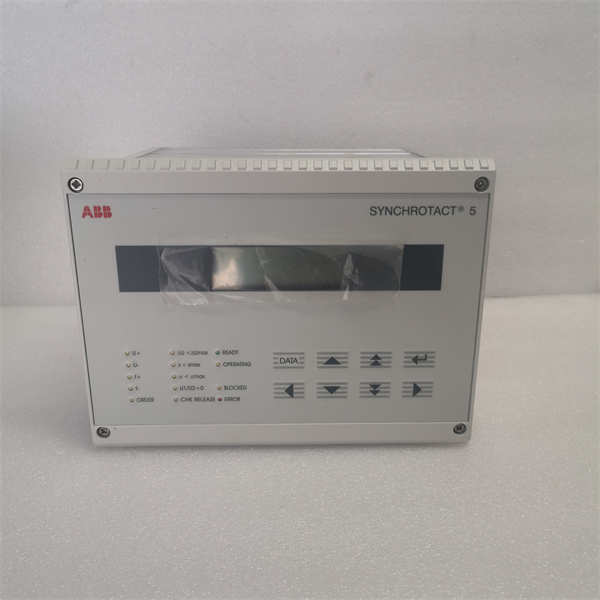

维护建议：为确保ABB SYNCHROTACT5 3BHB006713R0217的长期可靠运行和高性能，建议执行以下维护：定期目视检查设备外部，清除灰尘和污垢，并检查连接端子是否紧固。确保设备通风良好，无过热迹象。虽然SYNCHROTACT5具备强大的自诊断功能，但仍建议通过其前面板显示屏或配套的SynView PC工具定期查看事件日志和诊断信息，以便及时发现和解决潜在问题。根据制造商建议的周期，对设备的保护定值和功能进行校验测试，确保其同步精度和保护动作可靠性。在执行任何维护或更换操作时，应严格遵循ABB的指导，并确保由经过培训的专业人员进行，以避免设备损坏或人员受伤。

产品保障

ABB对SYNCHROTACT5 3BHB006713R0217自动同步设备提供全面的产品保障，彰显了我们对产品质量和客户满意度的坚定承诺。
