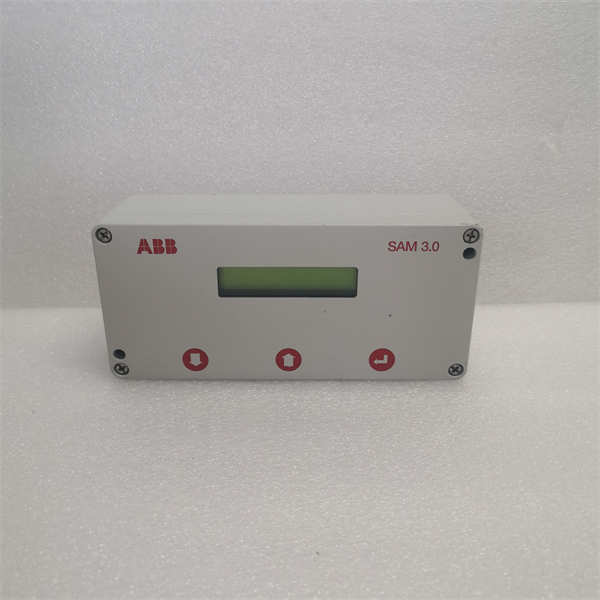

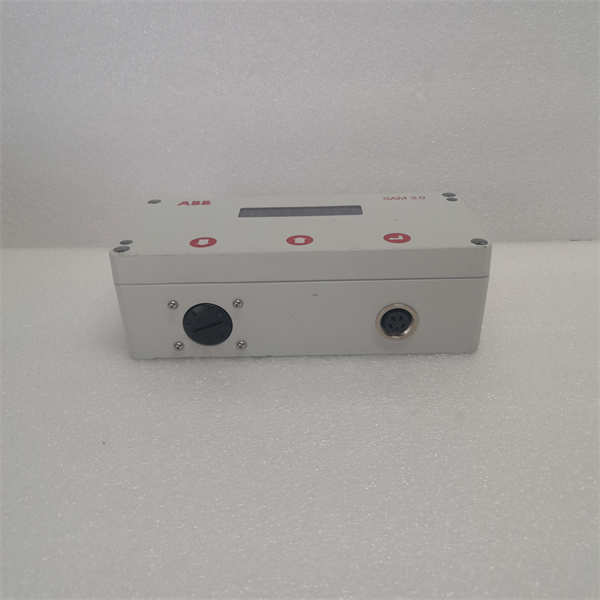

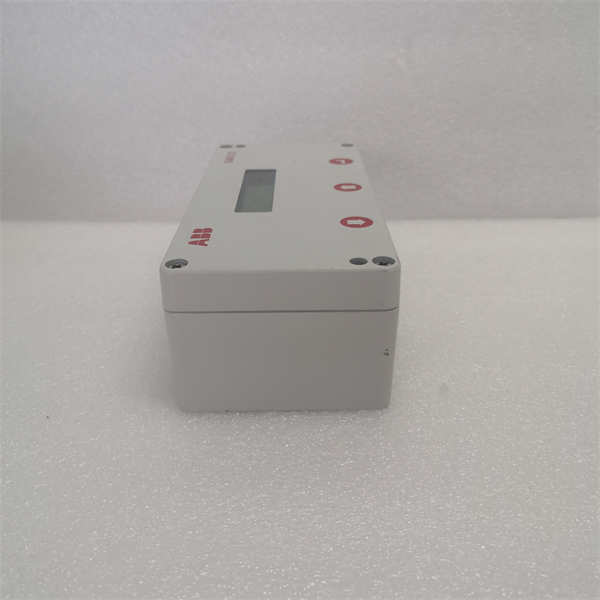

SAM3.0 ABB 浪涌避雷器监测系统

ABB SAM3.0是一款先进的浪涌避雷器监测系统，专为电力系统中浪涌避雷器的效能监控和健康评估而设计。作为ABB在电网保护领域的核心产品之一，SAM3.0能够精确测量浪涌避雷器的泄漏电流，并对雷电和开关操作引起的浪涌进行计数和分类。这些关键数据通过其电子显示屏进行数字化显示，为运营商提供实时、直观的设备状态信息。该系统由一个可选择电缆长度的电流传感器和一个可独立于避雷器安装的显示单元组成，这种分体式设计极大地提升了安装的灵活性，尤其适用于难以接近的安装位置。SAM3.0不仅能够灵敏地记录过电压事件，还能保存带有时间戳（年:月:日,时:分）的信息，并对浪涌电流脉冲进行三级分类，从而帮助电力公司和工业用户深入了解避雷器的工作状况，及时发现潜在故障，并优化维护策略。ABB SAM3.0在保障电网稳定运行和延长设备寿命方面发挥着至关重要的作用，是智能电网基础设施中不可或缺的监测工具。

SAM3.0 ABB

技术规格

产品型号:SAM3.0

制造商:ABB(现为Hitachi Energy)

产品类型:浪涌避雷器监测系统

监测功能:泄漏电流测量,浪涌计数,浪涌分类

浪涌分类范围:Class 1:0.1-1 kA;Class 2:1-10 kA;Class 3:10-100 kA

显示方式:数字电子显示

存储容量:可记录2000个事件

时间戳格式:年:月:日,时:分

传感器类型:电流传感器，可选电缆长度

显示单元安装:可与避雷器分离安装

防护等级:IP65(密封防水设计)

工作环境温度:-40°C至+70°C

存储环境温度:-40°C至+85°C

EMC兼容性:强大的EMC鲁棒设计

适用避雷器类型:适用于所有类型的AIS和GIS无间隙避雷器

网络电压:中压和高压网络

主要特点和优势

ABB SAM3.0浪涌避雷器监测系统凭借其卓越的监测能力和可靠的工业级设计，为电力资产管理带来了显著的特点和优势：

精确的泄漏电流测量：SAM3.0能够提供准确的总泄漏电流测量，这对于评估避雷器运行状态和预测其寿命至关重要。通过对泄漏电流的持续监测，用户可以及时发现避雷器内部的劣化迹象，从而避免潜在的设备故障。

灵敏的浪涌事件记录与分类：该系统能够灵敏地记录雷电和开关操作引起的浪涌事件，并将其分为三个电流等级。同时，所有过电压事件都带有精确的时间戳，这对于事后分析、故障定位和保护协调具有极其重要的价值。这些详细的数据有助于运营商更好地理解系统中的瞬态现象。

高可靠性和安全性：SAM3.0的设计考虑了严苛的电力环境，具有强大的EMC（电磁兼容）鲁棒性，确保在复杂的电磁干扰环境下也能稳定工作。其IP65的防护等级意味着系统具有良好的密封性和防水防尘能力，能够在户外和恶劣气候条件下可靠运行。此外，系统在避雷器过载后仍能保持安全行为，进一步提升了其可靠性。

灵活的安装方式：SAM3.0采用分体式设计，显示单元可以远离电流传感器安装，这为在难以接近的安装位置（如开关设备、中压面板、架空线路等）部署避雷器监测提供了极大的便利和安全性。这种设计也简化了现场布线和调试。

提升资产管理效率：通过实时监测和详细的数据记录，SAM3.0使得基于状态的维护成为可能，而非传统的定期维护。这有助于优化维护计划，减少非计划停机时间，并延长避雷器的使用寿命，从而显著降低运营成本。

SAM3.0 ABB

应用领域

ABB SAM3.0浪涌避雷器监测系统广泛应用于电力传输和配电领域，尤其是在需要对浪涌避雷器进行精细化管理和维护的场景中：

变电站：在高压和中压变电站中，SAM3.0被用于监测各种类型的无间隙避雷器（无论是空气绝缘开关设备AIS还是气体绝缘开关设备GIS），以确保电网设备免受雷电和操作过电压的损害。

架空输电线路：对于暴露于雷电活动频繁区域的架空输电线路，SAM3.0用于监测线路避雷器，提供浪涌事件的详细记录，帮助分析雷击对线路的影响。

电力电缆馈线：在城市和工业区的地下电缆网络中，SAM3.0用于监测电缆终端避雷器，以保护电缆和连接设备免受过电压影响。

风力发电场和太阳能电站：在新能源发电设施中，SAM3.0用于监测逆变器、变压器和集电线路上的避雷器，确保敏感电子设备在高浪涌环境下的可靠运行。

工业企业：大型工业用户，如钢铁厂、化工厂等，其内部配电系统也需要高性能的浪涌保护。SAM3.0能够为这些关键工业设施的避雷器提供实时监测，保障生产连续性。

铁路和交通系统：在电气化铁路和地铁系统中，对牵引变电站和线路上的避雷器进行监测是至关重要的，SAM3.0能够提供必要的安全保障。

安装与维护

安装前准备：在安装ABB SAM3.0浪涌避雷器监测系统之前，请务必详细阅读ABB或Hitachi Energy提供的安装指南和安全说明。确保所有安装工作都在断电状态下进行，并严格遵守当地的电气安全规范。检查SAM3.0及其电流传感器和显示单元是否有物理损坏。根据避雷器的类型和安装位置，选择合适的电流传感器电缆长度。由于显示单元可以与避雷器分离安装，请选择一个方便观察和访问的位置，并确保其环境条件符合IP65防护等级要求。正确连接电流传感器至避雷器接地端，并将信号电缆连接至显示单元，确保接线牢固可靠，接地良好。

维护建议：为确保ABB SAM3.0浪涌避雷器监测系统的长期稳定运行和数据准确性，建议进行以下维护：定期目视检查SAM3.0显示单元和电流传感器的外部，确保无灰尘、污垢堆积、物理损坏或腐蚀迹象。定期清洁显示屏，以便清晰读取数据。由于SAM3.0是密封设计，内部通常无需特殊维护，但应确保所有外部连接（如电缆接头）保持紧固和干燥。通过显示屏或上位系统（如果集成）定期查看并记录浪涌计数和泄漏电流数据，与历史数据进行对比，识别任何异常趋势。如果发现数据异常或系统报警，应及时联系专业人员进行诊断和处理。在极端天气事件（如严重雷暴）之后，建议特别检查SAM3.0的运行状态和记录的浪涌事件数据。
