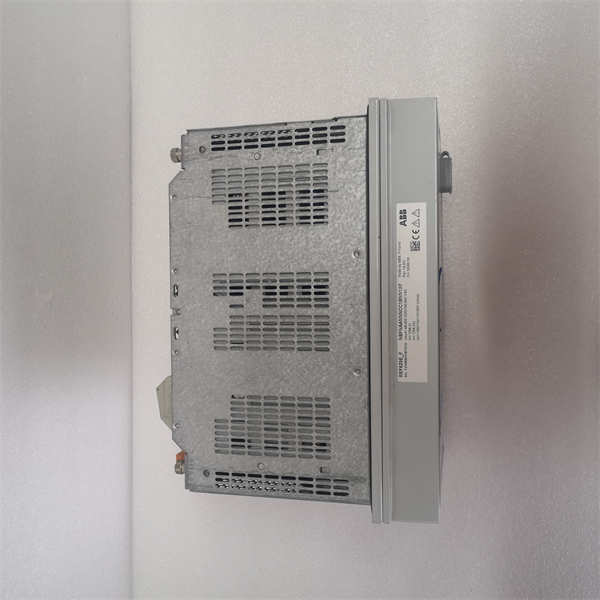

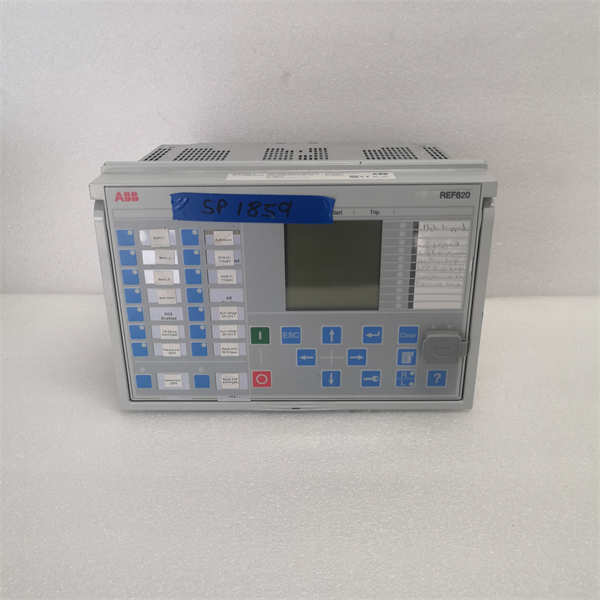

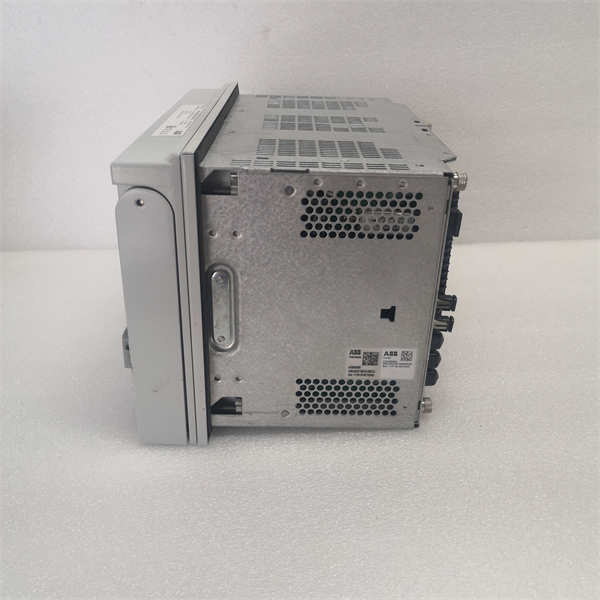

ABB REF620E_F NBFNAANNNCC1BNN1X是一款专为配电系统设计的智能电子设备（IED），集馈线保护、控制、测量和监测功能于一体。作为ABB Relion®保护和控制产品系列中的620系列成员，REF620E_F NBFNAANNNCC1BNN1X具有卓越的功能可扩展性和可拔插式单元设计，使其在各种严苛的公用事业和工业应用中展现出极大的灵活性和性能优势。它能够全面保护架空线路、电缆馈线以及配电站的母线系统，并支持径向、环网和网状网络等多种网络配置，无论是否包含分布式电源。ABB REF620E_F NBFNAANNNCC1BNN1X完全符合IEC 61850标准，这不仅保障了其在变电站自动化设备间的通信和互操作性，也为现代智能电网的构建提供了强大的支持。其紧凑而多功能的设计，将保护、控制、监测和监督功能整合到单个继电器中，极大地简化了系统架构，提高了运行效率和可靠性。

技术规格

产品型号:REF620E_F NBFNAANNNCC1BNN1X

制造商:ABB

产品类型:馈线保护和控制继电器（IED）

额定电压:24 V DC,48 V DC,110 V DC,220 V DC,110 V AC,230 V AC

额定频率:50 Hz/60 Hz

额定电流:1 A或5 A

模拟输入:16(其中8个可配置为模拟或数字输入)

数字输入:24

数字输出:16(12个继电器输出,4个晶体管输出)

通信协议:IEC 61850(Edition 1&2),Modbus,DNP3,IEC 60870-5-103

时间同步:IEEE 1588 V2精密时间协议(PTP)

显示屏:大型LCD，带单线图(SLD)

工作温度:-25°C至+70°C

储存温度:-40°C至+85°C

相对湿度:5%至95%(非冷凝)

尺寸(宽x高x深):145 mm x 120 mm x 100 mm

重量:1.5 kg

主要特点和优势

ABB REF620E_F NBFNAANNNCC1BNN1X凭借其全面的功能和先进的技术，为电力系统提供了诸多关键特点和优势：

广泛的保护和控制功能：REF620E_F NBFNAANNNCC1BNN1X提供全面的馈线保护功能，包括过电流、接地故障、弧光保护等，同时具备对断路器、隔离开关和接地开关的控制能力。它能有效应用于各种中压变电站的进线和出线馈线，即使在包含电机或电容器组的馈线中也能提供可靠保护。

符合IEC 61850标准：该继电器完全支持IEC 61850版本1和版本2，包括HSR和PRP冗余、GOOSE消息以及IEC 61850-9-2 LE过程总线。这不仅减少了布线，优化了通信监控，更显著提升了变电站自动化设备间的互操作性，为构建智能电网提供了坚实基础。

卓越的接地故障保护：REF620E_F NBFNAANNNCC1BNN1X拥有广泛的接地故障保护功能组合，其中独特的多频导纳型保护技术提供了更高的灵敏度和选择性，尤其适用于非接地中性点、电阻接地或阻抗接地中性点网络。

灵活的功能可扩展性：REF620E_F NBFNAANNNCC1BNN1X具备可拔插单元设计和功能可扩展性，用户可根据应用需求轻松定制配置。通过可选的功能包，如高级和快速短路/接地故障定位、分布式电源并网保护、电容器组保护、基本电机保护和弧光保护，进一步增强了其应用广度。

可视化操作与维护：继电器配备大型图形显示屏，可显示可定制的单线图（SLD），用户可以通过本地界面或基于网页的HMI进行便捷操作和监控。此外，其全面的诊断功能和事件记录能力，大大简化了故障排除和维护工作，降低了运营成本。

多通信协议支持：除了IEC 61850，REF620E_F NBFNAANNNCC1BNN1X还支持Modbus、DNP3和IEC 60870-5-103等多种通信协议，并提供高精度时间同步（如IEEE 1588 V2 PTP），确保与不同上位系统和设备的无缝集成与通信。

应用领域

ABB REF620E_F NBFNAANNNCC1BNN1X作为一款功能强大的馈线保护和控制继电器，在电力系统的各个环节中发挥着关键作用：

公用事业配电系统：在城市和农村的配电网络中，REF620E_F NBFNAANNNCC1BNN1X用于保护和控制架空线路、电缆馈线，确保电力传输的连续性和可靠性，并能在故障发生时快速隔离，防止故障蔓延。

工业电力系统：在大型工业园区、工厂和矿山等场所，它为进线和出线馈线提供综合保护，包括对大型电机和电容器组的保护，从而保障工业生产的稳定运行和设备安全。

分布式电源并网：随着风能、太阳能等分布式电源的快速发展，REF620E_F NBFNAANNNCC1BNN1X能够提供并网保护功能，监测分布式电源单元的运行状态，并确保其安全地与主电网连接或断开，防止孤岛效应。

轨道交通供电系统：在铁路、地铁等轨道交通领域，该继电器可用于保护牵引供电系统，确保列车运行的安全和电力供应的稳定。

变电站自动化：作为智能变电站的关键组成部分，REF620E_F NBFNAANNNCC1BNN1X通过IEC 61850通信与其他IED设备协同工作，实现变电站的全面自动化、远程监控和故障诊断。

海上平台和船舶：在对可靠性、环境适应性要求极高的海上油气平台和大型船舶上，REF620E_F NBFNAANNNCC1BNN1X能够提供恶劣环境下的电力系统保护。

相关产品

与ABB REF620E_F NBFNAANNNCC1BNN1X相关联的产品主要包括ABB Relion®保护和控制产品系列中的其他620系列和615系列继电器，以及配套的工程工具和通信模块：

REF615E:615系列馈线保护继电器，与REF620E_F NBFNAANNNCC1BNN1X相比，可能在功能复杂度和输入/输出配置上有所区别，适用于更简单的馈线应用。

REM620:620系列电机保护和控制继电器，与REF620E_F NBFNAANNNCC1BNN1X同属一个平台，但专注于电机保护功能。

RET620:620系列变压器差动保护继电器，为电力变压器提供专用保护。

REB620:620系列母线差动保护继电器，用于母线系统的快速可靠保护。

PCM600:ABB Protection and Control IED Manager，是一款专用的工程工具软件，用于对包括REF620E_F NBFNAANNNCC1BNN1X在内的Relion®系列继电器进行配置、参数设置、事件分析和固件升级。

RIO600:ABB远程I/O单元，可与REF620E_F NBFNAANNNCC1BNN1X配合使用，扩展I/O点数，实现更灵活的系统配置。

SPA-ZC 302:PROFIBUS DPV1通信协议转换器，用于REF620E_F NBFNAANNNCC1BNN1X与支持PROFIBUS的系统进行通信。

ABB Relion®615系列:包括REF6615、REM615、RET615等，提供更紧凑和经济的保护解决方案，通常用于中低压配电应用。

安装与维护

安装前准备：在安装ABB REF620E_F NBFNAANNNCC1BNN1X继电器之前，请务必详细阅读产品随附的安装手册和安全指南。确保所有安装工作在断电状态下进行，并遵守所有相关的电气安全规范。检查安装位置是否满足继电器的环境要求（如温度、湿度、振动），并留有足够的空间进行散热和接线。确认所有电流和电压互感器、数字输入/输出的接线符合设计图纸，并且通信电缆（尤其是光纤电缆，如果适用）已正确端接。REF620E_F NBFNAANNNCC1BNN1X支持DIN导轨、面板或机柜安装，请根据具体应用选择合适的安装方式并确保固定牢固。

维护建议：为确保ABB REF620E_F NBFNAANNNCC1BNN1X的长期可靠运行和高性能表现，建议进行定期维护：定期目视检查继电器表面和连接端口，确保无灰尘堆积、腐蚀或物理损坏。使用软布清洁继电器外部，保持通风良好。虽然REF620E_F NBFNAANNNCC1BNN1X具备强大的自诊断功能，仍建议通过PCM600软件或本地HMI定期查看事件日志和诊断信息，及时发现并解决潜在故障。按照制造商建议的周期进行功能测试和保护定值校验，以验证继电器保护功能的准确性和可靠性。在更换或维修任何部件时，务必使用ABB原厂备件，并由经过培训的专业人员进行操作，以避免对REF620E_F NBFNAANNNCC1BNN1X或系统造成损害。

产品保障

ABB对REF620E_F NBFNAANNNCC1BNN1X馈线保护和控制继电器的卓越品质和性能提供坚实保障。
