FBM232 P0926GW FOXBORO 以太网通信模块/现场设备系统集成器(FDSI)

FOXBORO FBM232 P0926GW是一款专为Foxboro I/A Series和Foxboro Evo™DCS系统设计的高级以太网通信模块，其主要功能是作为现场设备系统集成器（FDSI）。这款模块提供了一个单端口以太网接口，用于连接单端口现场I/O设备与DCS控制系统，实现了现场数据的高效集成和通信。FBM232 P0926GW支持10 Mbps或100 Mbps的铜质以太网网络传输速率，能够与多达64个现场设备进行通信，极大地扩展了DCS系统的连接能力和灵活性。

作为Foxboro DCS架构中的关键组件，FBM232 P0926GW能够将现场设备的运行数据无缝集成到Foxboro Evo控制数据库中，并通过可下载的I/O软件驱动程序库支持多种通信协议，例如Modbus、Profibus DP和DeviceNet等，确保了与各类工业设备的广泛兼容性。其坚固的设计使得FBM232 P0926GW适用于恶劣的Class G3工业环境，可现场安装，并支持多达2000个DCI（分布式控制接口）块连接，显著提升了系统的可扩展性和数据处理能力。

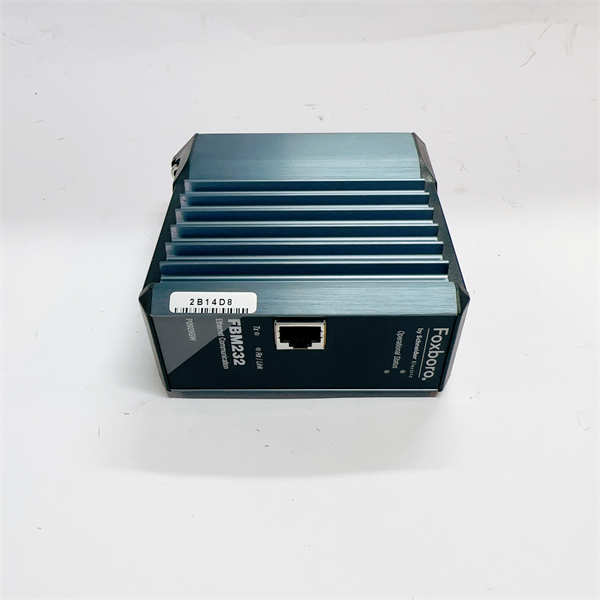

FBM232 P0926GW FOXBORO

技术规格

产品型号：FBM232 P0926GW

制造商：FOXBORO(Invensys)

产品类型：以太网通信模块/现场设备系统集成器(FDSI)

网络传输速率：10 Mbps或100 Mbps以太网

通信端口：单个铜质以太网端口(RJ-45)

连接设备数量：最多可与64个现场设备通信

I/O软件驱动：可从协议库下载

DCI块连接：支持高达2000个DCI块连接

通信协议：UDP/IP或TCP/IP(可加载特定驱动支持Modbus,Profibus DP,DeviceNet等)

IP地址配置：固定或DHCP

电源要求：24 VDC(+5%,-10%)

最大功耗：7 W

工作温度范围：-40°C至+70°C

相对湿度：5%至95%RH(非冷凝)

环境等级：Class G3(恶劣环境)

物理尺寸(高x宽x深)：102 mm x 45 mm x 104 mm

重量：284 g

安装方式：模块化底板安装(DIN导轨或机架安装)

主要特点和优势

FOXBORO FBM232 P0926GW作为Foxboro DCS系统的核心以太网通信模块，具备多项显著特点和优势，使其在工业自动化领域具有极高的价值：

高效以太网通信:FBM232 P0926GW支持10 Mbps和100 Mbps的以太网传输速率，确保了现场I/O设备与Foxboro Evo™系统之间的高速、稳定数据传输。这种高效的通信能力对于实时监控和快速响应工业过程变化至关重要，有效减少了数据延迟，提升了系统性能。

广泛的设备连接能力:单个FBM232 P0926GW模块能够与多达64个现场设备进行通信。这种高密度连接能力降低了对模块数量的需求，从而优化了控制柜空间利用率，并降低了整体硬件成本。

灵活的协议支持:模块提供可下载的I/O软件驱动程序库，使其能够支持多种工业通信协议，如Modbus、Profibus DP和DeviceNet。这种灵活性确保了FBM232 P0926GW能够无缝集成到包含各种品牌和类型设备的复杂自动化环境中，极大地简化了系统集成工作。

强大的DCI块连接能力:FBM232 P0926GW支持多达2000个DCI（分布式控制接口）块连接，无论是模拟量、数字量还是组合数据类型，都能高效地整合到Foxboro I/A Series的控制数据库中。这使得控制站能够以高达500毫秒的频率访问FBM232 P0926GW的数据，满足了对大量过程变量进行快速数据采集和控制的需求。

坚固耐用的工业级设计:FBM232 P0926GW采用坚固的挤压铝外壳，为内部电路提供物理和电气保护。它被评为Class G3恶劣环境等级，能够承受极端温度（-40°C至+70°C）和湿度，确保了在恶劣工业条件下的长期可靠运行，降低了故障率和维护成本。

易于安装与维护:模块采用模块化底板安装方式，支持DIN导轨或机架安装，使得安装过程简便快捷。FBM232 P0926GW支持冗余2 Mbps模块现场总线通信，即使其中一个路径发生故障，模块也能通过另一路径继续通信，增加了系统的可用性。此外，模块的移除和更换无需断电，进一步简化了维护流程，缩短了停机时间。

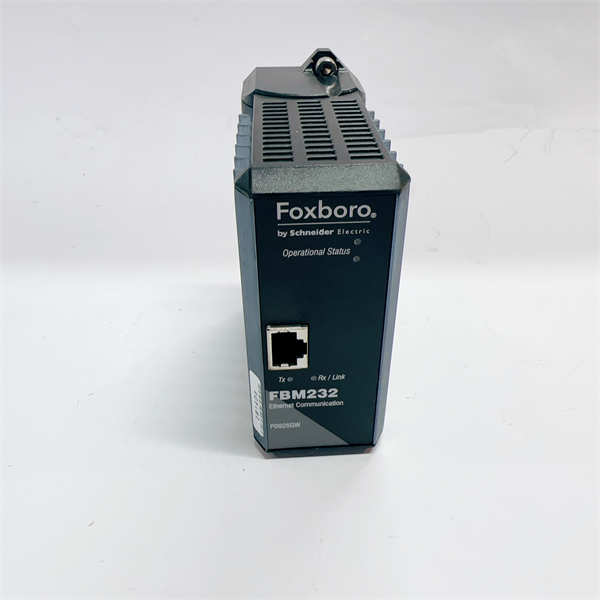

FBM232 P0926GW FOXBORO

应用领域

FOXBORO FBM232 P0926GW以太网通信模块因其卓越的连接能力和可靠性，在各种关键工业自动化领域中发挥着不可或缺的作用。

在石油和天然气工业中，无论是上游勘探、中游运输还是下游炼化，FBM232 P0926GW都能够将现场的各类智能仪表、阀门控制器、泵站和压缩机控制单元通过以太网接入DCS系统。它确保了对管道压力、流量、储罐液位等关键参数的实时监控，并实现远程控制，从而优化生产流程，提高安全性。

在化工和制药行业，对过程的精确控制和数据追溯性要求极高。FBM232 P0926GW能够整合反应釜、分离设备、干燥设备等各类现场设备的以太网接口数据，提供高分辨率的I/O数据和控制指令，确保生产配方的精确执行，实现高效、合规的批量生产。

在水处理和污水处理厂，FBM232 P0926GW用于连接水泵、阀门、流量计和水质分析仪等设备，通过以太网将实时数据传输到中央控制系统。这有助于实现对水处理过程的自动化管理，优化能源消耗，并确保排放水质符合环保标准。

在电力行业，包括发电厂和输配电系统，FBM232 P0926GW可以作为将智能电气设备（如智能断路器、保护继电器、智能传感器）集成到Foxboro DCS的接口。它有助于实现电网的数字化监测和远程操作，提高电网的可靠性和管理效率。

此外，该模块也广泛应用于冶金、造纸、食品饮料以及采矿等重工业领域，通过将各种基于以太网的现场设备整合到统一的Foxboro控制平台，实现对复杂生产线的全面自动化和优化，提升整体运营效率和安全性。

安装与维护

安装前准备：在安装FOXBORO FBM232 P0926GW以太网通信模块之前，务必详细阅读Foxboro I/A Series或Foxboro Evo™DCS系统的相关硬件安装手册和安全指南。首先，确保系统的主电源已完全断开，并严格执行锁定/挂牌（LOTO）程序，以防止任何意外通电。由于FBM232 P0926GW模块包含静电敏感元件，操作人员必须佩戴防静电手套，并采取其他防静电措施，防止静电放电对模块造成损害。检查模块本体是否有运输损坏，并核对模块型号与系统要求一致。FBM232 P0926GW模块安装在模块化底板上，因此需确保底板和插槽干净无尘，连接器引脚未弯曲或损坏。在连接以太网电缆和电源线时，务必按照接线图正确连接，并确保电缆符合工业以太网标准。

维护建议：为确保FOXBORO FBM232 P0926GW的长期稳定运行，定期的预防性维护至关重要。应定期检查模块的物理连接，确保所有RJ-45以太网接口和底板连接牢固，无松动或腐蚀现象。清洁模块表面和底板区域，清除灰尘和异物，确保通风良好，以防止因过热导致的性能下降。监控FBM232 P0926GW前面板上的LED指示灯状态，例如电源状态、以太网通信活动（发送/接收）以及模块运行状态。任何异常的LED指示都可能预示着故障或系统问题，应及时进行诊断。定期通过Foxboro DCS的诊断软件和FDSI配置器，检查FBM232 P0926GW的运行状态、通信统计和故障日志，以便及时发现并解决潜在问题。在进行任何涉及FBM232 P0926GW的维护或更换操作前，务必断开电源。FBM232 P0926GW支持在不移除电源的情况下进行模块的拆卸和更换，但为确保安全，建议遵循系统手册的具体指导。
