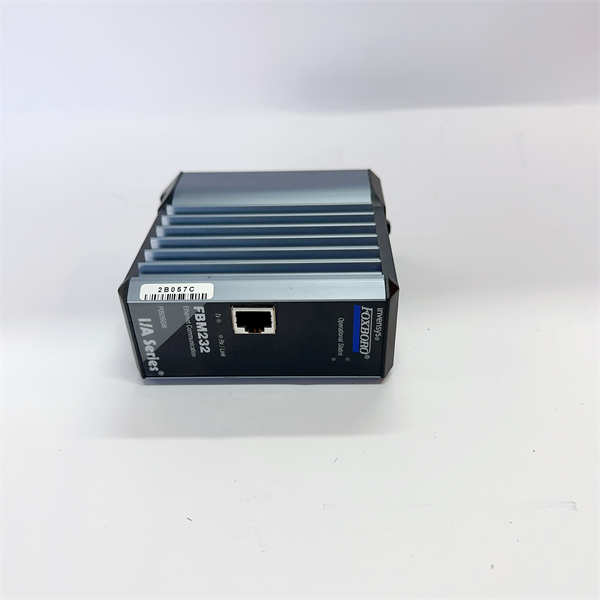

FBM232 P0926GW FOXBORO 现场设备系统集成 (FDSI) 模块

FOXBORO FBM232 P0926GW是一款高性能的现场设备系统集成(FDSI)模块，属于Invensys（现为Schneider Electric旗下品牌）的Foxboro I/A Series分布式控制系统(DCS)。FOXBORO FBM232 P0926GW的核心功能是为单端口的现场I/O设备与Foxboro Evo™系统之间提供一个独立的以太网接口。这款FOXBORO FBM232 P0926GW模块支持10 Mbps或100 Mbps的网络传输速率，能够连接多达64个现场设备，实现高效的数据采集和控制。作为I/A Series平台的关键组成部分，FOXBORO FBM232 P0926GW能够将现场设备的各种数据无缝集成到Foxboro Evo控制数据库中，为操作员提供统一的监控和管理视图。

FOXBORO FBM232 P0926GW通过RJ-45接口与现场设备进行通讯，支持UDP/IP或TCP/IP协议，并允许通过固定IP地址或DHCP获取IP地址。用户可以从协议库下载相应的I/O软件驱动，FOXBORO FBM232 P0926GW不仅支持标准产品驱动，还可根据特定设备协议定制驱动，以满足不同设备的通讯需求。在控制块支持方面，FOXBORO FBM232 P0926GW支持多种标准的I/A Series系统DCI块，极大地简化了配置和数据读写操作，使得工程师能够更高效地构建和维护自动化控制应用。

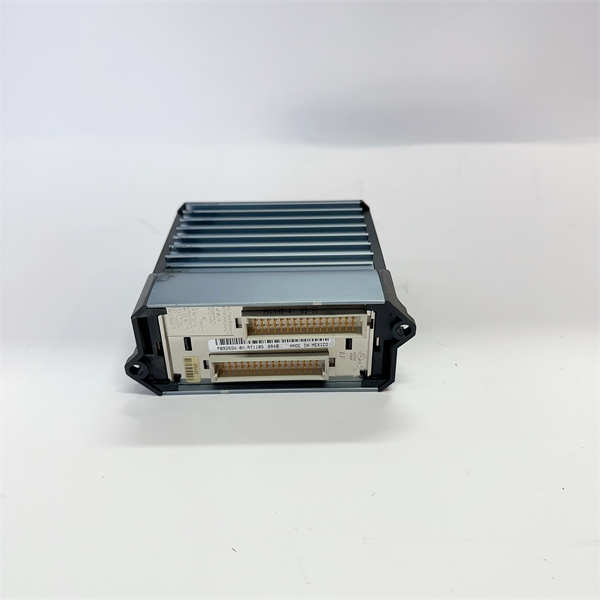

FBM232 P0926GW FOXBORO

技术规格

产品型号:P0926GW FBM232

制造商:FOXBORO(Schneider Electric)

产品类型:现场设备系统集成(FDSI)模块，以太网通讯模块

以太网接口:1个RJ-45接口，10 Mbps或100 Mbps

支持设备数:最多64个

DCI块连接数:最多2000个

通讯协议:UDP/IP，TCP/IP

电源要求:24 V DC+5%,-10%

最大功耗:7 W

工作温度:-20°C至+70°C

存储温度:-40°C至+70°C

相对湿度:5%至95%(非冷凝)

物理尺寸:102 mm(高)/114 mm(含安装耳)x 45 mm(宽)x 104 mm(深)

重量:约284 g

主要特点和优势

FOXBORO FBM232 P0926GW现场设备系统集成模块为工业自动化系统带来了显著的优势，使其成为连接现场设备和Foxboro Evo DCS的理想选择。

灵活的以太网连接：FBM232 P0926GW提供单端口的10/100 Mbps以太网接口，能够方便地连接各种支持以太网通讯的现场设备，无论是单个设备还是通过以太网交换机/集线器连接的多达64个设备。

广泛的设备兼容性：通过可下载的I/O软件驱动库，FOXBORO FBM232 P0926GW支持多种现场设备协议，并且能够定制开发驱动，从而实现了与各种第三方设备的无缝集成。

强大的数据集成能力：FBM232 P0926GW能够将多达2000个DCI块连接的现场设备数据集成到Foxboro Evo控制数据库中，为操作员提供了全面、实时的过程信息，有助于优化控制策略和提高生产效率。

恶劣环境适应性：FOXBORO FBM232 P0926GW具有宽广的工作温度范围（-20°C至+70°C）和湿度范围（5%至95%非冷凝），并符合Class G3恶劣环境等级要求，保证了在各种工业环境下的可靠运行。

易于配置和维护：通过Foxboro Evo系统的配置工具，FBM232 P0926GW的网络参数和设备连接可以轻松配置。模块化的设计和LED状态指示灯简化了故障诊断和维护工作。

高可靠性：FBM232 P0926GW符合欧洲EMC指令的相关标准（如EN 50081-2和EN 50082-2），并通过了UL、UL-C、CENELEC(DEMKO)等安全认证，确保了在各种工业应用中的安全可靠运行。

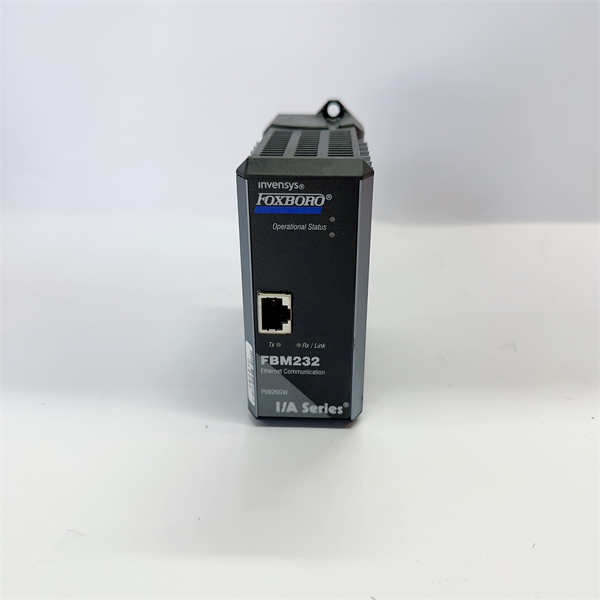

FBM232 P0926GW FOXBORO

应用领域

FOXBORO FBM232 P0926GW现场设备系统集成模块在多种工业自动化领域中发挥着关键作用，尤其适用于需要通过以太网连接现场I/O设备并将其数据集成到Foxboro Evo DCS的场景：

工厂自动化：用于连接各种支持以太网通讯的现场传感器、执行器、仪表等，实现生产线的自动化控制和数据采集。

过程自动化：应用于石油化工、电力、冶金、水处理等行业的DCS系统，集成以太网接口的分析仪、变送器、智能阀门等现场设备的数据。

机械自动化：在集成了以太网控制的电机驱动器、编码器和其他自动化组件的机械设备中，用于数据交换和控制信号传输。

楼宇自动化：连接以太网接口的HVAC设备、照明控制系统等，实现建筑环境的智能监控和管理。

任何需要将具有以太网接口的现场设备集成到Foxboro Evo DCS系统中的应用，FOXBORO FBM232 P0926GW都是一个高效且可靠的解决方案。

安装与维护

安装前准备：在安装FOXBORO FBM232 P0926GW模块之前，请务必参考相关的Foxboro I/A Series系统文档和FBM232模块的技术手册，了解详细的安装步骤和安全规范。检查模块包装是否完好，确认型号为P0926GW FBM232。将FBM232模块安装到I/A Series系统的模块化底板上，确保连接稳固。使用符合要求的以太网电缆（RJ-45接口）连接FBM232模块的以太网端口到现场设备或以太网交换机/集线器。根据网络需求配置IP地址（固定或DHCP）。确保I/A Series控制系统已正确供电。

维护建议：为了确保FOXBORO FBM232 P0926GW模块的长期稳定运行，建议定期进行维护。定期检查模块在底板上的连接是否牢固，以太网电缆连接是否可靠。保持模块表面清洁，避免灰尘积聚影响散热。使用Foxboro Evo系统的诊断工具监控FBM232模块的通讯状态和性能。检查连接的现场设备是否正常工作。如有任何通讯故障或异常，应及时查明原因并进行处理。建议由经过培训的专业人员进行模块的维护和更换。
