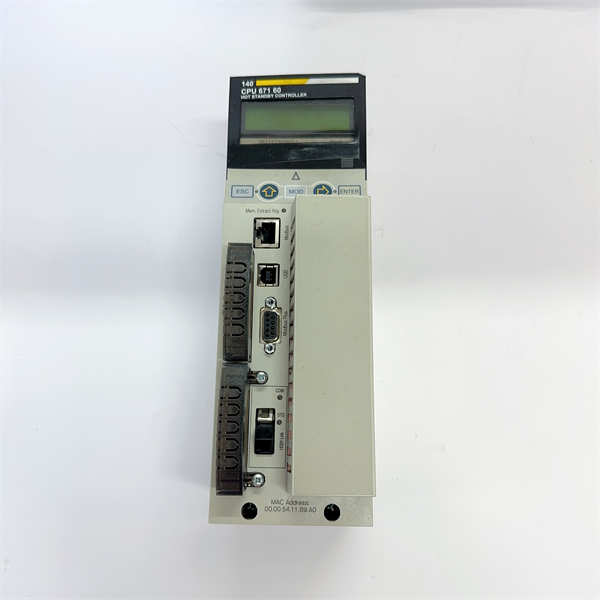

140CPU67160 SCHNEIDER Unity热备处理器(CPU)

SCHNEIDER 140CPU67160是一款高性能Unity热备(Hot Standby)处理器，属于Schneider Electric Modicon Quantum系列自动化平台。作为Quantum系列中的高端CPU模块，140CPU67160专为需要极高可用性和容错能力的工业自动化应用而设计。这款处理器具备强大的处理能力和丰富的通讯接口，能够可靠地管理复杂的控制任务，并确保在主处理器发生故障时，备用处理器能够无缝接管，从而最大限度地减少系统停机时间。SCHNEIDER 140CPU67160采用Unity Pro编程软件进行配置和编程，支持多种IEC 61131-3标准编程语言，方便用户进行应用开发和维护。其热备功能使其成为关键工业过程控制的理想选择，能够显著提高系统的稳定性和生产效率。

SCHNEIDER 140CPU67160处理器拥有266 MHz的时钟频率和1024 KB的内部RAM，以及高达7168 KB的程序存储空间（通过PCMCIA卡扩展）。它支持多模以太网通讯，并集成了Modbus和Modbus Plus接口，方便与各种工业设备和网络进行通讯。140CPU67160设计用于双本地机架配置，并支持多达63个分布式I/O站和31个远程I/O站，展现了强大的系统扩展能力。此外，该CPU还支持多种特定应用的I/O功能，如精确时间戳、计数器、高速中断输入和串行链路等。其坚固的工业级设计使其能够在恶劣的工业环境下可靠运行，为关键应用提供值得信赖的控制核心。

140CPU67160 SCHNEIDER

技术规格

产品型号:140CPU67160

制造商:SCHNEIDER ELECTRIC

产品类型:Unity热备处理器(CPU)

系列:Modicon Quantum

处理器类型:Unity Processor

时钟频率:266 MHz

内部RAM:1024 KB(512 KB用于数据)

程序存储器:可通过PCMCIA卡扩展至7168 KB

本地机架数:2

分布式I/O站数:63(每个网络1个机架，共3个网络)

远程I/O站数:31(2个远程机架)

以太网接口:1个RJ45接口，支持10/100 Mbps

Modbus接口:1个RJ45接口，RS-232/485

Modbus Plus接口:1个SUB-D 9针母头接口

USB接口:1个

工作温度:0°C至60°C

存储温度:-40°C至85°C

电源要求:通过Quantum机架背板供电

安装方式:插入Modicon Quantum机架

主要特点和优势

SCHNEIDER 140CPU67160 Unity热备处理器是为关键工业应用提供高可用性和可靠性的理想选择。其最突出的特点是热备功能，当主CPU发生故障时，备用CPU能够自动无缝接管控制，确保生产过程的连续性，最大限度地减少停机时间造成的损失。

卓越的性能：140CPU67160拥有266 MHz的高速处理器和充足的内存资源，能够高效地执行复杂的控制算法和数据处理任务，满足各种高性能应用的需求。

强大的通讯能力：该CPU集成了多种常用的工业通讯接口，包括以太网、Modbus和Modbus Plus，方便与各种现场设备、上位机系统和其他控制网络进行无缝集成，构建灵活的自动化系统。

灵活的系统扩展性：140CPU67160支持双本地机架和大量的分布式及远程I/O站点，能够轻松应对大型和复杂的自动化项目，满足不断增长的控制需求。

高级I/O功能：支持精确时间戳、高速中断输入和计数器等高级I/O功能，使其能够应用于对时间精度和快速响应有严格要求的控制场景。

易于编程和维护：采用施耐德电气的Unity Pro编程软件，支持多种IEC 61131-3标准编程语言，方便用户进行程序开发、调试和维护，降低了工程成本和维护难度。

坚固可靠的工业设计：140CPU67160采用工业级元器件和坚固的硬件设计，能够在恶劣的工业环境下稳定可靠地运行，保证系统的长期稳定性和耐用性。

140CPU67160 SCHNEIDER

应用领域

SCHNEIDER 140CPU67160 Unity热备处理器由于其高可靠性和强大的性能，广泛应用于对系统可用性要求极高的关键工业领域：

石油和天然气：应用于炼油、化工、海上平台等过程控制系统，确保生产过程的安全稳定运行，避免因控制系统故障导致的重大安全事故和经济损失。

电力行业：用于电厂的锅炉控制、汽轮机控制、输配电自动化等系统，保障电力生产的稳定性和可靠性。

轨道交通：应用于信号控制系统、自动化调度系统等，确保列车运行的安全和高效。

大型基础设施：例如隧道监控、桥梁监控等，需要不间断运行的自动化系统。

制药行业：应用于关键生产环节的自动化控制，确保生产过程的稳定性和产品质量。

其他高可靠性要求的工业领域：如冶金、造纸、汽车制造等，凡是因系统停机将造成巨大损失的行业，都非常适合采用140CPU67160这样的热备冗余控制系统。

安装与维护

安装前准备：在安装SCHNEIDER 140CPU67160处理器之前，请务必仔细阅读相关的产品手册和安装指南，确保安装环境符合要求，例如温度、湿度和电源。检查CPU模块的包装是否完好，确认型号与所需一致。将CPU模块正确插入Modicon Quantum机架的指定插槽中，并用螺丝固定。对于热备配置，需要安装两个相同的140CPU67160模块并按照热备接线图进行连接。确保所有外部接线（包括电源线和通讯线）都已正确连接并固定。在通电前，务必检查所有接线是否正确无误。

维护建议：为了确保SCHNEIDER 140CPU67160处理器的长期稳定运行，建议定期进行维护。定期检查CPU模块在机架内的连接是否松动，确保电气连接可靠。清理模块表面的灰尘，保持良好的散热。定期检查电源供应是否稳定。可以使用Unity Pro软件对CPU的运行状态进行监测和诊断，检查是否有任何报警或故障信息。对于热备系统，应定期测试热备切换功能，确保在主CPU发生故障时，备用CPU能够顺利接管。如有任何异常或故障，应及时联系专业的施耐德电气技术支持人员进行处理。非专业人员请勿自行拆卸或维修140CPU67160模块。
