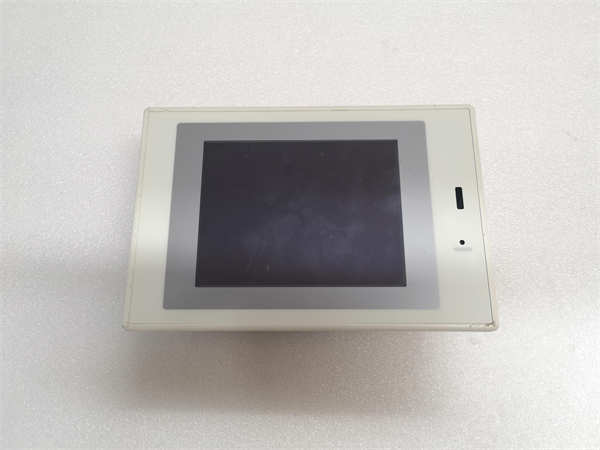

EST0240Z05WBX00 YAMATAKE 可编程显示单元(HMI)

YAMATAKE EST0240Z05WBX00是一款中尺寸的可编程显示单元，配备高可见性的STN彩色LCD，支持256色显示和BMP位图。这款人机界面(HMI)旨在满足工业应用中对于多窗口显示和用户友好界面创建的需求。YAMATAKE EST0240Z05WBX00通过其直观的操作界面和强大的编辑功能，帮助用户轻松创建定制化的监控和操作界面，实现对工业设备的实时监控和数据可视化。作为工业自动化系统中的重要组成部分，EST0240Z05WBX00能够有效地提升操作效率，简化复杂的操作流程，并为操作人员提供清晰直观的设备运行状态信息。凭借其坚固耐用的设计和丰富的通讯接口，YAMATAKE EST0240Z05WBX00成为各种工业环境下的理想选择，为自动化系统的稳定运行和高效管理提供了可靠的保障。

EST0240Z05WBX00 YAMATAKE

技术规格

产品型号：EST0240Z05WBX00

制造商：YAMATAKE(Azbil Corporation)

产品类型：可编程显示单元(HMI)

显示屏类型：STN彩色LCD

显示颜色：256色

分辨率：320 x 240像素

触摸屏：透明电阻式(模拟)

内存容量：1 MB

可注册画面数：最多999个

同时显示画面数：最多8个

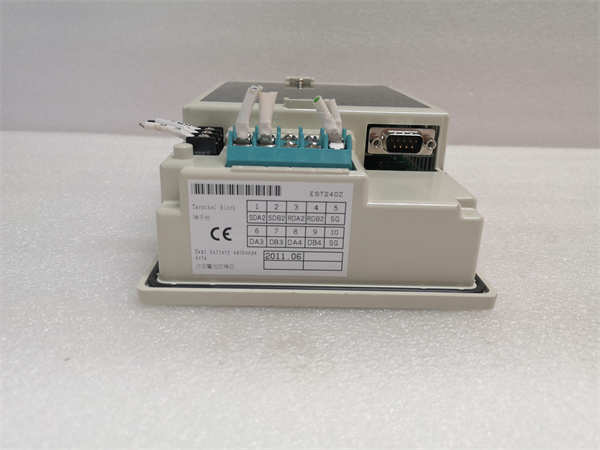

通讯接口：RS-232C,RS-485(全/半双工),IrDA 1.0

电源电压：24 VDC±15%

工作温度：0至50°C

防护等级：IP65(正面)

主要特点和优势

高可见性的彩色显示：YAMATAKE EST0240Z05WBX00配备了高亮度的STN彩色LCD，即使在光线较强的工业环境下也能提供清晰可见的显示效果。其256色的显示能力和对BMP位图的支持，使得用户可以创建更生动直观的操作界面。

强大的多窗口显示功能：EST0240Z05WBX00支持多窗口同时显示，用户可以在同一屏幕上监控多个关键参数或设备状态，从而提高监控效率和操作便捷性。

简易的应用创建工具：通过与Windows 95/98兼容的AP Editor软件，用户可以轻松创建应用程序，直观地粘贴图片和操作设置等智能对象，极大地简化了界面设计过程，即使是非专业的工程师也能快速上手。

丰富的通讯接口：YAMATAKE EST0240Z05WBX00提供了包括RS-232C和RS-485串行接口，以及红外(IrDA)通讯接口在内的多种通讯方式，方便与各种外部设备和控制系统进行数据交换和信息共享，增强了系统的集成能力。

坚固耐用的工业设计：EST0240Z05WBX00的正面防护等级达到IP65，具备出色的防尘和防溅水性能，能够适应各种恶劣的工业环境，保证设备的长期稳定运行。

EST0240Z05WBX00 YAMATAKE

应用领域

YAMATAKE EST0240Z05WBX00可广泛应用于各种工业自动化领域，作为操作人员与机器设备进行交互的界面，例如：

机械制造：用于监控机床的运行状态、参数设置和故障诊断信息。

食品饮料行业：应用于生产线的监控和操作，例如温度控制、配料控制等。

包装行业：用于控制包装机械的运行、调整参数和显示生产数据。

水处理行业：应用于监控水泵、阀门等设备的运行状态和显示工艺参数。

其他工业领域：例如纺织、印刷、塑料等行业，凡是需要人机交互的自动化设备，都可以使用EST0240Z05WBX00作为操作界面。

相关产品

EST0240系列其他型号：YAMATAKE EST0240系列可能包含不同配置或功能的型号，例如不同尺寸的显示屏或不同的通讯接口。

YAMATAKE SDC系列温度控制器：YAMATAKE的SDC系列温度控制器可与EST0240Z05WBX00配合使用，实现温度参数的监控和设定。

YAMATAKE ARF系列无纸记录仪：YAMATAKE的ARF系列无纸记录仪可用于记录和显示过程数据，EST0240Z05WBX00可以作为其数据监控终端。

支持RS-232/RS-485通讯的PLC：例如YAMATAKE或其他品牌的PLC，可以通过串口与EST0240Z05WBX00进行数据通讯。

各种工业传感器：例如温度传感器、压力传感器、液位传感器等，其数据可以通过连接的PLC在EST0240Z05WBX00上显示。

安装与维护：安装前准备：在安装YAMATAKE EST0240Z05WBX00之前，请务必仔细阅读产品手册，确保安装环境符合要求，例如电源电压、工作温度和湿度等。检查包装内物品是否齐全，包括显示单元本体、安装支架和连接线缆。根据控制系统的布局，确定EST0240Z05WBX00的安装位置，并预留足够的空间进行接线和维护。确保安装面板的开孔尺寸与显示单元的要求相符。

维护建议：为了确保YAMATAKE EST0240Z05WBX00的长期稳定运行，建议定期进行维护。定期检查显示单元的连接线缆是否松动或损坏，确保通讯和电源连接的可靠性。保持显示屏表面的清洁，避免灰尘和污垢影响显示效果。避免在极端温度或潮湿环境下长时间使用EST0240Z05WBX00。如遇故障，请勿自行拆卸，应及时联系专业技术人员进行维修。
