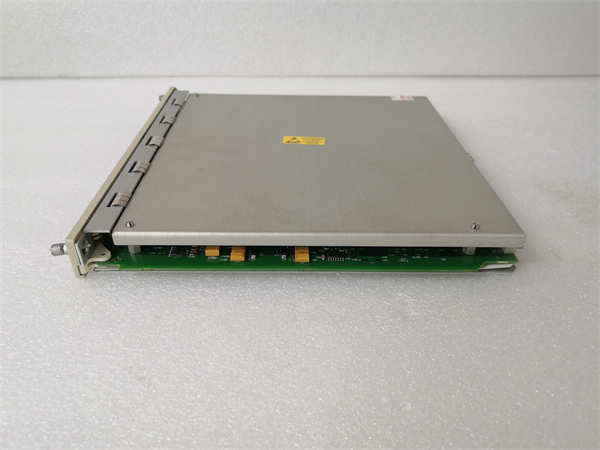

Bently Nevada 3500/22M 138607-01是一款高性能的瞬态数据接口(TDI)模块，是Bently Nevada 3500系列机械保护系统的关键通讯和数据采集组件。3500/22M 138607-01模块在3500监测系统与兼容软件（如System 1*状态监测与诊断软件以及3500系统配置软件）之间建立了桥梁。它整合了传统的3500/20机架接口模块(RIM)的功能，并增强了数据采集能力，能够持续收集稳态和瞬态动态（波形）数据，并通过以太网链路将这些数据传输到主机软件进行分析和诊断。

Bently Nevada 3500/22M 138607-01模块安装在3500机架电源模块相邻的第一个插槽中，与M系列监测模块（如3500/40M、3500/42M等）协同工作。虽然3500/22M 138607-01提供了一些整个机架通用的功能，但它并非关键监测路径的一部分，不会影响整个监测系统对机械的正常保护功能。每个3500机架都需要一个TDI或RIM，且TDI提供了比早期通讯处理器更强大的功能，并将通讯处理功能集成在3500机架内部，实现了更高效的数据管理和传输。

技术规格

产品型号：3500/22M 138607-01

制造商：Bently Nevada(隶属于Baker Hughes)

产品类型：瞬态数据接口(TDI)模块

适用平台：Bently Nevada 3500系列机械保护系统

以太网接口：1 x 10/100Base-TX(RJ45),1 x 100Base-FX(光纤，MT-RJ)

串行接口：1 x RS-232(前面板)

USB接口：1 x USB-B(前面板)

I/O模块类型：可选10Base-T/100Base-TX或100Base-FX

电源功耗：10.5 Watts

工作温度：-30°C至+65°C(-22°F至+149°F)

存储温度：-40°C至+85°C(-40°F至+185°F)

湿度：95%非凝结

尺寸(高x宽x深)：241.3 mm x 24.4 mm x 241.8 mm(9.50 in x 0.96 in x 9.52 in)

重量：0.91 kg(2.0 lbs)

主要特点和优势

Bently Nevada 3500/22M 138607-01瞬态数据接口模块具备以下关键特点和优势：

集成化数据接口：将传统的RIM功能与通讯处理器的动态数据采集能力相结合，简化了系统架构。

持续数据采集：能够持续收集稳态和瞬态动态（波形）数据，为深入的机械状态分析和故障诊断提供丰富的信息。

高速以太网通讯：提供10/100Base-TX和可选的100Base-FX光纤以太网接口，实现与主机软件的高速可靠通讯。

灵活的I/O模块选项：用户可根据网络需求选择铜缆或光纤以太网I/O模块。

前面板接口：配备RS-232和USB接口，方便本地配置和数据访问。

事件触发数据采集：支持基于报警事件触发的瞬态数据采集，有助于捕获关键的设备异常行为。

启动/coastdown数据采集：能够以预设的速度和时间间隔采集机器启动和停机过程中的数据，用于分析转子动力学特性。

静态值数据采集：标准功能，可定期采集监测模块的静态测量值。

预/后报警数据：能够采集报警发生前后的数据，帮助分析故障的演变过程。

机架状态指示：前面板LED指示模块和机架的运行状态。

机架复位按钮：方便本地复位机架和清除锁定的报警。

I/O模块OK继电器：指示3500机架的整体运行状态。

应用领域

Bently Nevada 3500/22M 138607-01瞬态数据接口模块是Bently Nevada 3500系列机械保护系统的核心通讯组件，广泛应用于需要对大型旋转机械进行在线状态监测和保护的各种工业领域，包括：

石油化工：炼油厂、化工厂、液化天然气(LNG)工厂等，用于监测压缩机、泵、汽轮机等关键设备。

发电：火力发电厂、水力发电厂、核电站等，用于监测汽轮机、燃气轮机、发电机等。

冶金：钢铁厂、有色金属冶炼厂等，用于监测风机、泵、压缩机、轧机等。

其他重工业：包括造纸、水泥、大型制造等行业，用于保护关键的旋转机械设备，提高设备的可靠性和可用性，降低维护成本，保障生产安全。

相关产品

与Bently Nevada 3500/22M 138607-01相关的产品包括：

Bently Nevada 3500机架(3500/05)：用于安装3500/22M和其他3500系列模块。

Bently Nevada 3500/15电源模块：为3500机架提供电力。

Bently Nevada 3500/40M、3500/42M等监测模块：用于监测各种机械参数，如振动、温度、转速等，3500/22M从这些模块采集数据。

Bently Nevada System 1状态监测与诊断软件：*用于接收、分析和管理由3500/22M采集的数据。

Bently Nevada动态数据使能盘(Dynamic Data Enabling Disk)：可选件，用于启用3500/22M的动态和高分辨率瞬态数据采集功能。

Bently Nevada I/O模块(146031-01)：用于3500/22M的以太网通讯接口。

安装前准备：在安装Bently Nevada 3500/22M 138607-01模块之前，请务必查阅相关的3500系统文档和3500/22M的产品手册，确保安装人员具备相应的电气和网络知识。检查模块的包装是否完好，确认型号3500/22M 138607-01与订单一致。确保3500机架已正确安装并供电。将3500/22M模块按照手册指示插入3500机架的第一个插槽（与电源模块相邻），并确保插紧。根据需要连接以太网电缆、串行电缆和USB电缆。

维护建议：为了确保Bently Nevada 3500/22M 138607-01模块的长期稳定运行，建议定期进行维护。定期检查模块的连接器和线缆是否松动或损坏。保持模块周围环境的清洁，避免灰尘和污垢积聚。定期检查以太网连接是否正常。建议按照Bently Nevada的建议和维护计划进行预防性维护。如果发现3500/22M模块出现故障，应及时更换，并使用Bently Nevada提供的原装备件。

产品保障

Bently Nevada(隶属于Baker Hughes)对其产品3500/22M 138607-01提供标准的质量保证。该模块在制造过程中经过严格的质量控制和测试，确保其符合相关的工业标准和技术规范。
