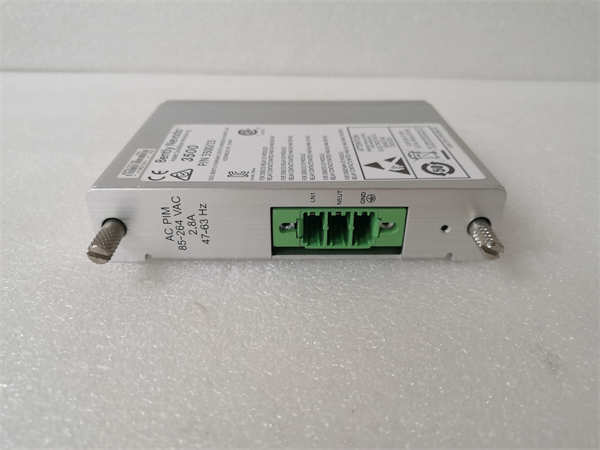

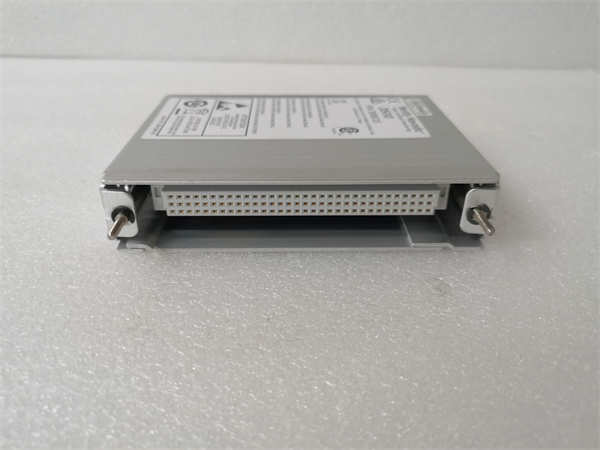

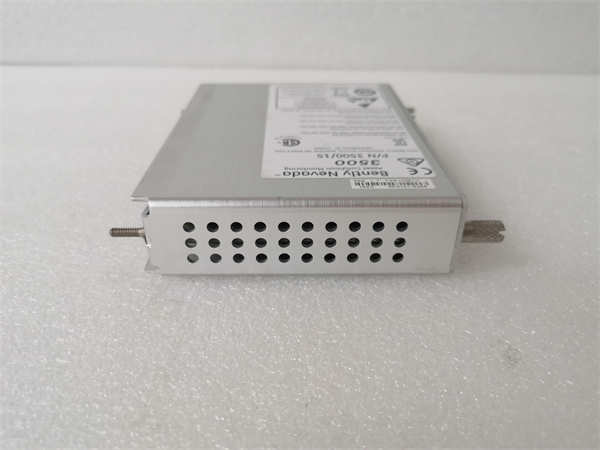

106M1081-01 BENTLY 交流电源输入模块

Bently Nevada 106M1081-01是一款通用的交流(AC)电源输入模块，主要用于Bently Nevada的3500系列机械保护系统。作为3500框架的关键组件，106M1081-01模块负责接收外部交流电源，并将其转换为3500系统内部所需的稳定直流电源，为框架内的各个监测模块、接口模块和通讯模块提供可靠的电力保障，确保整个机械保护系统的正常运行。

Bently Nevada 106M1081-01设计为能够适应广泛的交流输入电压范围，这使得它在不同的工业应用和全球各地的电源标准下都能灵活使用。该模块通常与3500/15电源底板配合使用，可以单电源或冗余配置，以提高系统的可用性和可靠性。在冗余配置中，两个电源模块并联运行，当一个电源模块发生故障时，另一个能够立即接管供电，从而避免了因电源故障导致的系统停机。Bently Nevada 106M1081-01是构建高可靠性3500机械保护系统的关键组成部分，为旋转机械的状态监测和保护提供了坚实的电力基础。

106M1081-01 BENTLY

技术规格

产品型号：106M1081-01

制造商：Bently Nevada(隶属于Baker Hughes)

产品类型：交流电源输入模块

适用平台：Bently Nevada 3500系列机械保护系统

输入电压：85-264 V AC(通用交流输入)

输入频率：47-63 Hz

输入电流：最大2.8 A

输出电压：转换为3500系统所需的直流电压

输出电流：取决于3500系统的负载

保护功能：内置过流、过压等保护功能

安装方式：插入式，安装于3500/15电源底板的指定插槽

重量：约0.4 kg(0.9 lbs)

主要特点和优势

Bently Nevada 106M1081-01交流电源输入模块具有以下显著的特点和优势：

通用交流输入电压范围：兼容85-264 V AC的输入，使其能够适应全球不同的电源标准，简化了系统在全球范围内的应用。

高可靠性：作为Bently Nevada 3500系列的一部分，106M1081-01继承了该系列一贯的高质量和可靠性，确保为机械保护系统提供稳定可靠的电力供应。

支持冗余配置：可以与另一个电源模块在3500/15电源底板上实现冗余配置，显著提高系统的可用性，避免因单点电源故障导致整个保护系统失效。

内置保护功能：模块内部集成了过流、过压等保护机制，能够保护自身和所连接的3500系统组件免受电气故障的损害，提高了系统的安全性。

易于安装和更换：采用插入式设计，可以方便地安装到3500/15电源底板的指定插槽中，并且在需要更换时也易于操作，减少了维护时间。

工业级设计：能够适应工业环境的温度和湿度要求，保证在恶劣工况下也能稳定运行。

106M1081-01 BENTLY

应用领域

Bently Nevada 106M1081-01交流电源输入模块是Bently Nevada 3500系列机械保护系统的关键组成部分，因此其主要应用领域在于需要对旋转机械进行状态监测和保护的各种工业领域，包括但不限于：

石油化工：用于保护压缩机、泵、汽轮机等关键设备。

发电：用于保护汽轮机、燃气轮机、发电机等。

冶金：用于保护风机、泵、压缩机、轧机等。

其他重工业：凡是依赖大型旋转机械的行业，如造纸、水泥、水处理等。

在这些应用中，Bently Nevada 106M1081-01确保3500系统能够持续稳定地运行，为设备的早期故障诊断、事故预防和安全停机提供可靠的保障。

相关产品

与Bently Nevada 106M1081-01相关的产品包括：

Bently Nevada 3500/15电源底板：用于安装106M1081-01和其他3500系列电源模块。

Bently Nevada 3500系列监测模块：例如振动监测模块、温度监测模块、转速监测模块等，这些模块需要106M1081-01提供的电力才能正常工作。

Bently Nevada 3500系列接口模块：例如通讯接口模块，用于将监测数据传输到上位机系统。

Bently Nevada电源模块(DC输入)：用于在需要直流电源供电的场合。

Bently Nevada传感器：例如加速度传感器、速度传感器、位移传感器等，用于采集机械的振动、温度、转速等数据，供3500系统监测。

安装前准备：在安装Bently Nevada 106M1081-01模块之前，请务必查阅相关的3500系统文档和106M1081-01的产品手册，确保安装人员具备相应的电气知识和操作技能。检查模块的包装是否完好，确认型号106M1081-01与订单一致。确保3500框架已正确安装并接地。在进行任何电气连接之前，务必断开外部交流电源。将106M1081-01模块按照手册指示插入3500/15电源底板的指定插槽中，并确保插紧。连接外部交流电源线到106M1081-01的接线端子，务必注意接线的正确性，包括相线、零线和地线。

维护建议：为了确保Bently Nevada 106M1081-01模块的长期稳定运行，建议定期进行维护。定期检查模块的连接器和接线端子是否松动或腐蚀。保持模块周围环境的清洁，避免灰尘和污垢积聚，影响散热。定期检查外部交流电源的电压是否在允许范围内。如果系统配置了冗余电源，建议定期检查每个电源模块的工作状态。在进行任何维护操作之前，务必断开外部交流电源。建议按照Bently Nevada的建议和维护计划进行预防性维护。如果发现106M1081-01模块出现故障，应及时更换，并使用Bently Nevada提供的原装备件。
