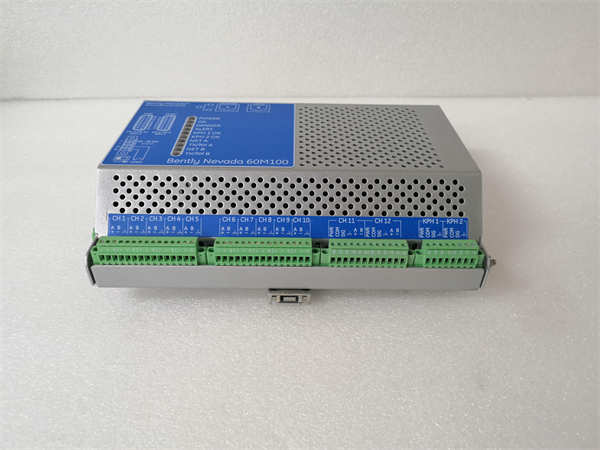

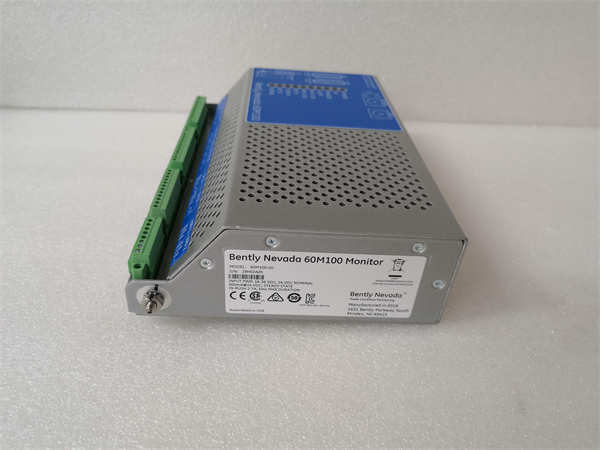

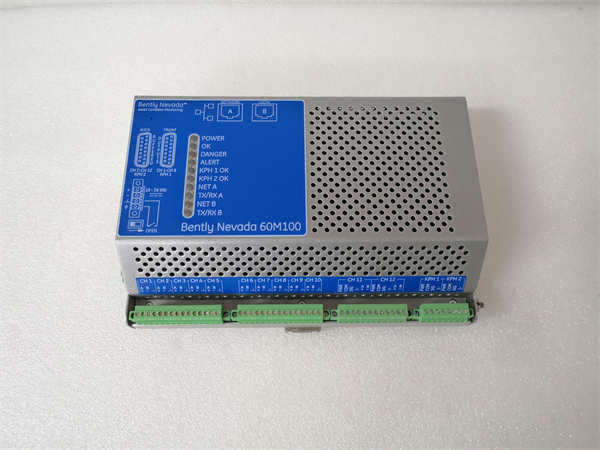

60M100-00 BENTLY 状态监测系统

Bently Nevada 60M100-00是一款先进的状态监测系统，专为风力发电机组的机械状态进行持续在线监测而设计。作为设备状态维护(Condition Based Maintenance,CBM)的关键组成部分，60M100-00系统利用复杂的信号处理算法和对机组运行状态的分析，能够在潜在故障发生前数月检测到缺陷，从而帮助风场业主避免计划外停机和生产损失。通过对风力发电机组关键部件如塔架摆动、主轴承、主转子、齿轮箱（包括所有内部轴承和齿轮啮合）、油液颗粒、发电机轴承和发电机接地等进行全面监测，Bently Nevada 60M100-00为业主提供了关于机组健康状况的宝贵信息，使其能够提前规划维护和起重机作业，从而显著降低维护成本。该系统既可以作为独立的监测单元运行，也可以联网形成分布式监测网络，还可以集成到机器原始设备制造商(OEM)的控制和仪表包中，展现了其高度的灵活性和适应性。Bently Nevada 60M100-00不仅提供基本的监测功能，还具备先进的信号处理和规则引擎，是一款紧凑且坚固耐用的状态监测解决方案，旨在提高风力发电机组的可靠性和可用性。

60M100-00 BENTLY

技术规格

产品型号：60M100-00

制造商：Bently Nevada(隶属于Baker Hughes)

产品类型：状态监测系统(Condition Monitoring System)

适用领域：风力发电机组

动态通道输入：最多12个通道(可配置为ICP或3-wire近接探头)

Keyphasor通道输入：2个通道(可连接3-wire近接探头或其他速度传感器)

静态变量监测：最多150个

带宽：40 kHz

A/D转换：24位

通信协议：以太网TCP/IP,Modbus TCP(支持服务器和客户端模式)

工作温度：-40°C至+70°C

存储温度：-45°C至+85°C

防护等级：(未明确指出，通常为工业级)

安装方式：DIN导轨安装

尺寸：约225 mm x 150 mm x 55 mm

重量：约1.4 kg

主要特点和优势

Bently Nevada 60M100-00状态监测系统为风力发电机组提供了全面的健康监测解决方案，具备以下显著特点和优势：

早期故障预警：通过先进的信号处理算法，60M100-00能够提前数月检测到潜在的机械故障，例如轴承缺陷、齿轮箱问题等，从而为用户争取了宝贵的维护时间，避免灾难性故障的发生。

降低运维成本：早期故障检测使得用户可以根据实际设备状态进行有计划的维护，避免不必要的停机和维修，优化备件管理，并减少起重机等大型设备的租用次数，从而显著降低运维成本。

提高机组可用性：通过持续监测关键部件的运行状态，Bently Nevada 60M100-00有助于提高风力发电机组的可靠性和可用性，减少非计划停机时间，从而提高发电效率和收益。

全面的监测能力：该系统能够监测包括塔架摆动、主轴承、齿轮箱、发电机轴承等在内的风力发电机组的多个关键部件，提供全方位的状态评估。

灵活的集成性：60M100-00可以作为独立的监测系统运行，也可以方便地集成到现有的控制和自动化系统中，例如通过以太网TCP/IP和Modbus TCP等标准协议进行数据交换。

强大的信号处理能力：系统具备强大的信号调理和分析功能，能够从复杂的振动信号中提取关键的健康指标，并支持用户自定义的报警规则。

坚固耐用的设计：Bently Nevada 60M100-00采用工业级设计，能够在恶劣的风场环境下稳定可靠地运行。

60M100-00 BENTLY

应用领域

Bently Nevada 60M100-00状态监测系统专门设计用于对风力发电机组进行持续的在线监测，其主要应用领域包括：

陆上和海上风力发电场：对所有规模的风力发电机组进行状态监测，提高机组的可靠性和发电效率。

风力发电机组制造商(OEM)：可以将60M100-00集成到其控制和仪表系统中，为客户提供增值的状态监测功能。

风电场运维服务商：利用Bently Nevada 60M100-00为其客户提供专业的设备状态评估和预测性维护服务。

需要提高设备可靠性和降低运维成本的其他旋转机械应用：虽然主要针对风电行业，但其强大的监测功能也可能适用于其他类似的旋转机械设备。

相关产品

与Bently Nevada 60M100-00相关的产品包括：

ADAPT.wind软件：一款与60M100-00系统配套使用的软件平台，用于数据可视化、趋势分析、报警管理和报告生成。

Bently Nevada传感器：包括加速度传感器（用于监测振动）、近接探头（用于监测轴位移和速度）以及油液颗粒传感器等，这些传感器为60M100-00系统提供原始的监测数据。

Bently Nevada电缆和连接器：用于连接传感器和60M100-00监测系统的各种高质量电缆和连接器。

Bently Nevada 3500系列监测系统：一种更高级别的状态监测平台，适用于更大型和更复杂的工业旋转机械。

Bently Nevada Orbit软件：*一款用于轴承和转子动力学分析的软件工具，可以与60M100-00系统的数据结合使用。

安装前准备：在安装Bently Nevada 60M100-00系统之前，请务必详细阅读相关的产品手册和安装指南，确保安装人员具备相应的电气和机械知识。检查60M100-00模块及所有附件是否齐全和完好。根据风力发电机组的具体情况和监测需求，确定传感器的安装位置和类型，并准备好相应的安装工具和材料。确保安装环境符合60M100-00的技术规格要求，例如温度和湿度。在进行任何电气连接之前，务必断开风力发电机组的电源，并采取必要的安全措施。按照接线图正确连接传感器、电源和通信线路。

维护建议：为了确保Bently Nevada 60M100-00系统的长期稳定运行，建议定期进行维护。定期检查60M100-00模块和传感器的连接是否牢固，线缆是否有损坏或老化。保持模块和传感器表面的清洁，避免灰尘和污垢积聚。定期检查系统的电源供应是否稳定。建议按照Bently Nevada的建议和维护计划进行预防性维护，例如定期进行系统自检和数据备份。如果发现60M100-00系统或传感器出现故障，应及时联系Bently Nevada的技术支持或授权服务中心进行检修或更换。
