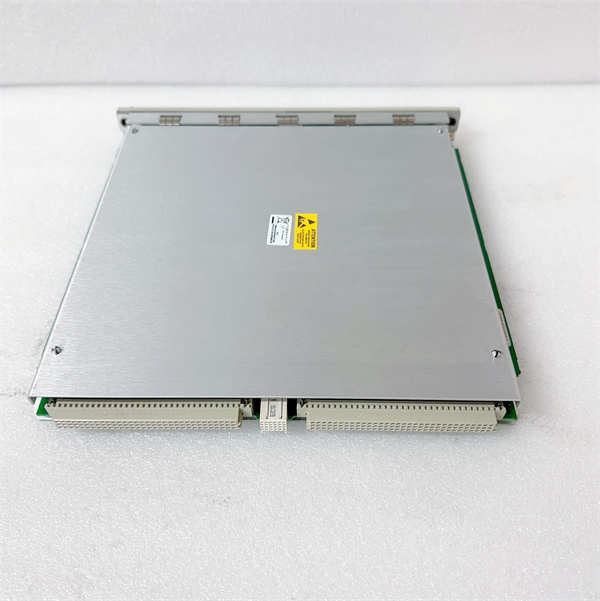

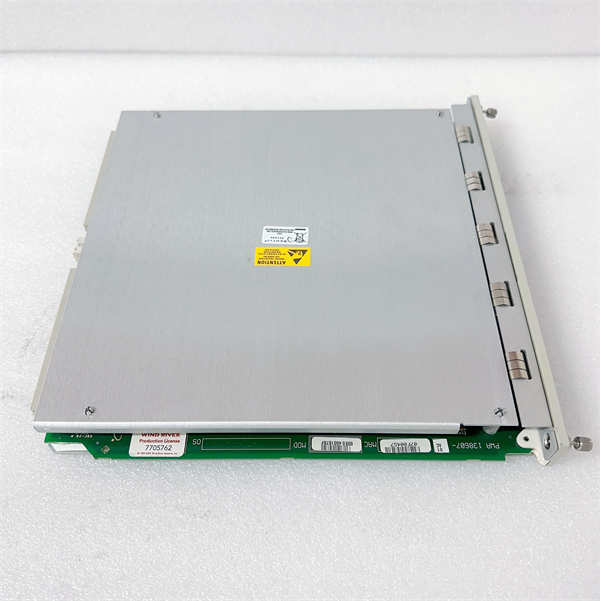

Bently Nevada 3500/22M 138607-01是一款高性能的瞬态数据接口(TDI)模块，隶属于Bently Nevada 3500系列机械状态监测系统。作为3500系统的核心通信接口组件，3500/22M 138607-01旨在将3500监测系统与GE的System 1®机械管理软件无缝连接，实现对关键机械的全面状态监测和高级分析。Bently Nevada 3500/22M 138607-01不仅具备传统3500/20机架接口模块(RIM)的功能，更集成了数据采集处理器的强大数据收集能力，能够持续采集稳态和瞬态波形数据，并通过以太网链路将这些关键信息高效地传输至主机软件。通过3500/22M 138607-01，用户可以实时掌握机械的运行状态，进行深入的故障诊断、趋势分析和预测性维护，从而最大限度地提高设备的可靠性和可用性，降低运营成本。值得强调的是，Bently Nevada 3500/22M 138607-01本身并非关键监测路径的一部分，其运行不会影响整个监测系统的正常功能。每个3500机架需要一个3500/22M 138607-01或RIM，且该模块始终安装在机架的1号槽位（电源模块旁）。对于三重模冗余(TMR)应用，系统需要使用TMR版本的TDI。

技术规格

产品型号:3500/22M 138607-01

制造商:Bently Nevada(Baker Hughes)

产品类型:瞬态数据接口(TDI)模块

兼容机架:Bently Nevada 3500系列

以太网接口:10/100 Base-T以太网，支持TCP/IP

串行接口:RS-232，最高115.2 kbaud

I/O模块接口:支持10Base-T/100Base-TX以太网I/O模块(146031-01)或100Base-FX光纤以太网I/O模块(146031-02)

动态通道数量(启用时):可采集多达48个动态通道的波形数据(取决于通道使能盘)

波形采样率:可配置，例如25.6 kHz,51.2 kHz,102.4 kHz(取决于系统配置)

告警数据采集:支持告警前后指定时间的静态和动态数据采集

启动/coastdown数据采集:支持512采样点/转，最多4转的数据采集

电源功耗:10.5 Watts(典型值)

工作温度:-30°C至+65°C

存储温度:-40°C至+85°C

湿度范围:最高95%，非冷凝

主要特点和优势

Bently Nevada 3500/22M 138607-01瞬态数据接口模块是构建先进机械状态监测系统的关键组成部分，具有以下显著的特点和优势：

无缝集成System 1®软件：3500/22M 138607-01的主要优势在于其与GE的System 1®机械管理软件的深度集成，能够将来自3500监测系统的实时和历史数据无缝传输到System 1®平台，实现全面的数据可视化、趋势分析、故障诊断和报告生成。

强大的数据采集能力：Bently Nevada 3500/22M 138607-01不仅能够采集稳态数据，通过可选的通道使能盘，还能捕获关键的瞬态波形数据，为深入分析机械的动态行为和早期故障识别提供了丰富的数据基础。

灵活的I/O模块支持：3500/22M 138607-01支持多种以太网I/O模块，包括铜缆和光纤接口，能够适应不同的网络基础设施和通信需求，提高了系统的灵活性和可靠性。

增强的系统诊断功能：对于三重模冗余(TMR)应用，Bently Nevada 3500/22M 138607-01还能执行“监测通道比较”功能，持续比较来自三个冗余监测器的输出，并在检测到不一致时标记故障监测器，提高了TMR系统的可靠性和诊断能力。

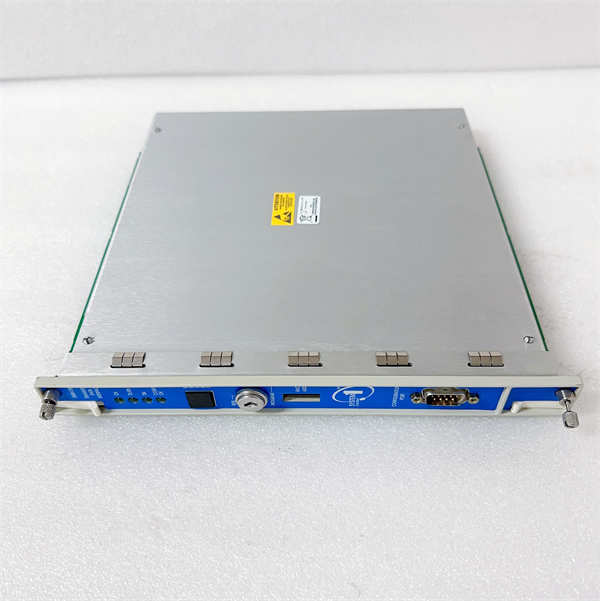

本地指示和配置：3500/22M 138607-01面板上的LED指示灯能够提供模块和机架的运行状态信息，方便用户进行本地诊断。同时，通过串行接口或以太网接口，可以对模块和整个3500系统进行配置和管理。

非关键监测路径：Bently Nevada 3500/22M 138607-01虽然是系统通信的关键，但其自身并不处于关键的监测路径中，即使发生故障也不会影响监测模块的正常运行，保障了机械保护功能的可靠性。

应用领域

Bently Nevada 3500/22M 138607-01瞬态数据接口模块是各种关键旋转机械状态监测和保护系统的核心组成部分，广泛应用于以下行业：

石油与天然气：应用于压缩机、泵、涡轮机、发电机等关键设备的全面状态监测，实现早期故障预警和预测性维护。

发电：适用于汽轮机、燃气轮机、水轮机、发电机等核心设备的精密状态监测和诊断，保障电厂的安全高效运行。

石化：应用于各种大型旋转机械，如压缩机、泵、反应器搅拌器等，提高装置的可靠性和安全性。

冶金：适用于风机、泵、压缩机、轧机等关键设备的振动、温度等参数的监测和分析，降低生产过程中的非计划停机。

其他重工业：凡是需要对大型旋转机械进行持续状态监测和故障诊断的行业，如造纸、水泥、矿业等，都可以应用Bently Nevada 3500/22M 138607-01构建先进的监测系统。

相关产品

以下是可能与Bently Nevada 3500/22M 138607-01相关的其他Bently Nevada产品型号：

Bently Nevada 3500/20-00：3500系列机架接口模块(RIM)，提供基本的机架通信和电源分配功能，不具备瞬态数据采集能力。

Bently Nevada 3500/40M系列监测模块：用于测量轴振动和位置。

Bently Nevada 3500/41M系列监测模块：用于测量轴承和过程变量的温度。

Bently Nevada 3500/42M系列监测模块：用于测量机壳振动。

Bently Nevada System 1 Evolution软件：强大的机械状态监测和分析软件，与3500/22M 138607-01配合使用，实现高级诊断和预测功能。

Bently Nevada Channel Enabling Disk：用于启用3500/22M 138607-01的动态数据采集功能。

Bently Nevada 3500 Power Supplies：为3500机架和模块提供可靠的电源。

Bently Nevada 3500机架：用于安装3500系列监测模块和接口模块。

安装与维护：安装Bently Nevada 3500/22M 138607-01模块前，请务必参考3500系统的安装手册和安全指南。确保将模块正确插入3500机架的1号槽位，并用螺钉固定。连接以太网电缆和电源线时，请确保连接正确可靠。对于TMR应用，需要安装TMR版本的3500/22M 138607-01。在初次启动系统前，需要使用System 1®软件或3500 Monitor Configuration软件对3500/22M 138607-01进行网络配置和系统集成设置。

维护建议：Bently Nevada 3500/22M 138607-01属于高可靠性工业级模块，日常维护需求较低。建议定期检查模块在机架内的连接是否牢固，以太网电缆和电源线连接是否可靠。保持机架和模块周围环境的清洁，避免灰尘积聚影响散热。定期检查模块面板上的LED指示灯状态，以便及时发现潜在的硬件故障。如果系统通信出现异常，应检查网络连接和3500/22M 138607-01的配置。非专业人员请勿自行拆卸或维修3500/22M 138607-01模块，应由经过培训的专业人员进行操作。

产品保障

Bently Nevada(Baker Hughes)对其生产的3500/22M 138607-01瞬态数据接口模块提供全面的产品质量保障。
