125680-01 BENTLY 带内部端子的前置器输入/输出模块

Bently Nevada 125680-01带内部端子的前置器输入/输出模块，也称为3500/40 Proximitor I/O Module with Internal Terminations，是Bently Nevada 3500系列机械状态监测系统中的关键组件。该模块的主要功能是接收来自Bently Nevada Proximitor®传感器的信号，对这些信号进行调节，并将其转换为可供3500系列监测器处理的各种振动和位置参数。Bently Nevada 125680-01能够支持多达四个Proximitor®传感器的输入，并提供内部端子，简化了现场接线。作为3500系统的前端接口，Bently Nevada 125680-01带内部端子的前置器输入/输出模块对于实现对旋转机械（如涡轮机、压缩机、泵等）的精确振动和位置监测至关重要，为设备保护和状态评估提供了关键数据。通过持续监测机械的运行状况，125680-01帮助用户及时发现潜在的故障，从而避免意外停机，提高设备的可靠性和安全性。

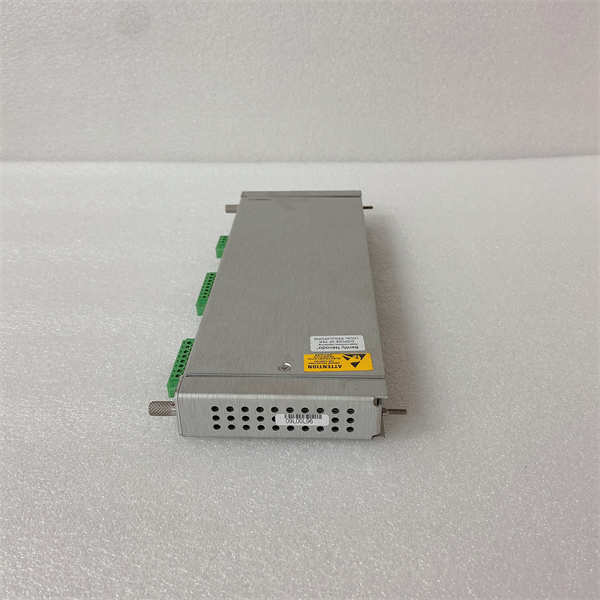

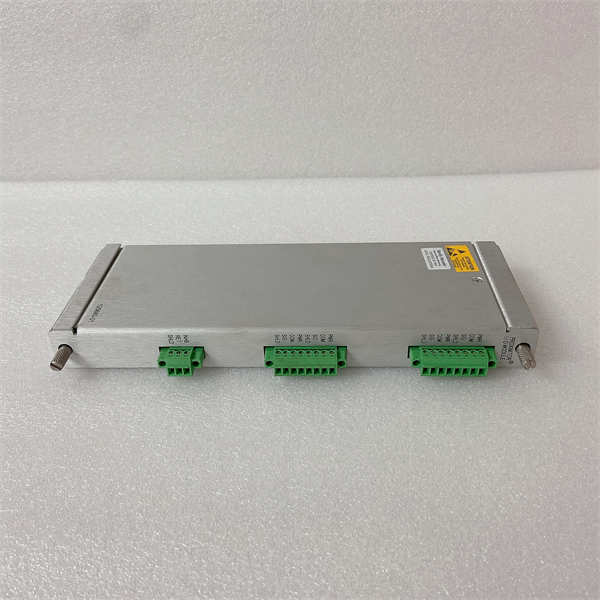

125680-01 BENTLY

技术规格

产品型号:125680-01

制造商:Bently Nevada(Baker Hughes)

产品类型:前置器输入/输出模块(Proximitor®I/O Module with Internal Terminations)

系列/平台:3500系统

输入通道数:4

传感器兼容性:Bently Nevada Proximitor®传感器

输入阻抗:10 kΩ(标准I/O，适用于Proximitor®和加速度计输入)

输出:电压信号，与探头尖端和被观测导电表面之间的距离成比例

内部端子:提供，简化现场接线

功耗:7.7 Watts(典型)

尺寸:2.5 cm x 24.1 cm x 11.4 cm(1.0 in x 9.5 in x 4.5 in)

重量:0.4 kg(0 lbs 13.6 oz)

工作温度:根据3500系统机架环境要求

存储温度:根据3500系统环境要求

相对湿度:根据3500系统环境要求

安装方式:插入Bently Nevada 3500系统机架的I/O模块插槽

主要特点和优势

直接连接Proximitor®传感器：Bently Nevada 125680-01带内部端子的前置器输入/输出模块专门设计用于直接接收来自Bently Nevada Proximitor®传感器的信号，无需额外的信号调理设备。

内部端子简化接线：模块集成了内部接线端子，方便现场Proximitor®传感器的连接，减少了外部接线复杂性，提高了安装效率和可靠性。

多通道输入：125680-01能够同时接收和处理来自多达四个Proximitor®传感器的信号，实现对多个监测点的同步监测。

与3500系统无缝集成：作为Bently Nevada 3500系统的一部分，Bently Nevada 125680-01与3500系列的其他模块（如监测器模块、电源模块等）完美兼容，易于系统配置和扩展。

提供多种测量参数：125680-01能够将Proximitor®传感器的信号转换为各种有用的机械状态参数，例如径向振动、轴向位置（推力）、差胀、偏心率和REBAM（相对轴承和转子绝对运动）等，具体取决于在3500监测器中的通道配置。

为机械保护提供关键数据：该模块为3500监测器提供准确的原始振动和位置信号，用于与用户设定的报警值进行比较，实现对旋转机械的持续保护。

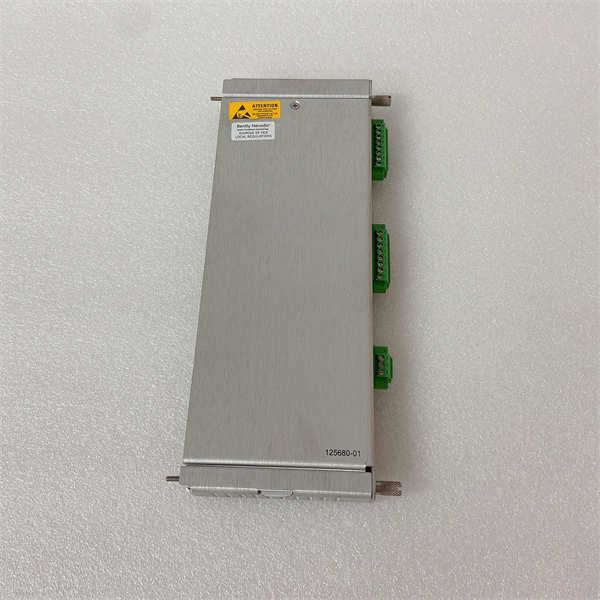

125680-01 BENTLY

应用领域

Bently Nevada 125680-01带内部端子的前置器输入/输出模块是Bently Nevada 3500机械状态监测系统的关键组成部分，广泛应用于各种旋转机械的保护和状态监测，例如：

汽轮机和燃气轮机：监测轴承振动、轴向位置、差胀等关键参数，保护机组安全稳定运行。

压缩机：监测机壳振动、轴承振动、轴向位置等，确保压缩机的可靠运行。

泵：监测轴承振动、轴封泄漏等，提前发现潜在的故障。

电机和发电机：监测轴承振动、气隙等，评估电机和发电机的运行状态。

齿轮箱：监测齿轮啮合振动、轴承振动等，诊断齿轮箱的健康状况。

风力发电机：监测主轴承、齿轮箱、发电机等关键部件的振动和位置。

安装与维护

安装前准备：在安装Bently Nevada 125680-01带内部端子的前置器输入/输出模块之前，请务必参考Bently Nevada 3500系统的安装手册和相关文档。确保3500系统机架已正确安装并供电。将125680-01模块小心地插入到机架上指定的I/O模块插槽中，确保连接器完全接合。根据现场Proximitor®传感器的数量和接线要求，将传感器电缆连接到模块的内部接线端子上，务必按照接线图进行正确连接。

维护建议：Bently Nevada 125680-01模块本身通常不需要进行频繁的维护。建议定期检查模块在机架中的连接是否牢固，以及现场传感器电缆的连接是否可靠。观察模块上的指示灯状态，以便及时发现任何潜在的故障指示。保持模块和机架的清洁，避免灰尘积聚影响散热。如果怀疑模块出现故障，应及时联系专业的Bently Nevada服务人员进行检修或更换。在进行任何维护操作之前，请务必断开3500系统的电源。
